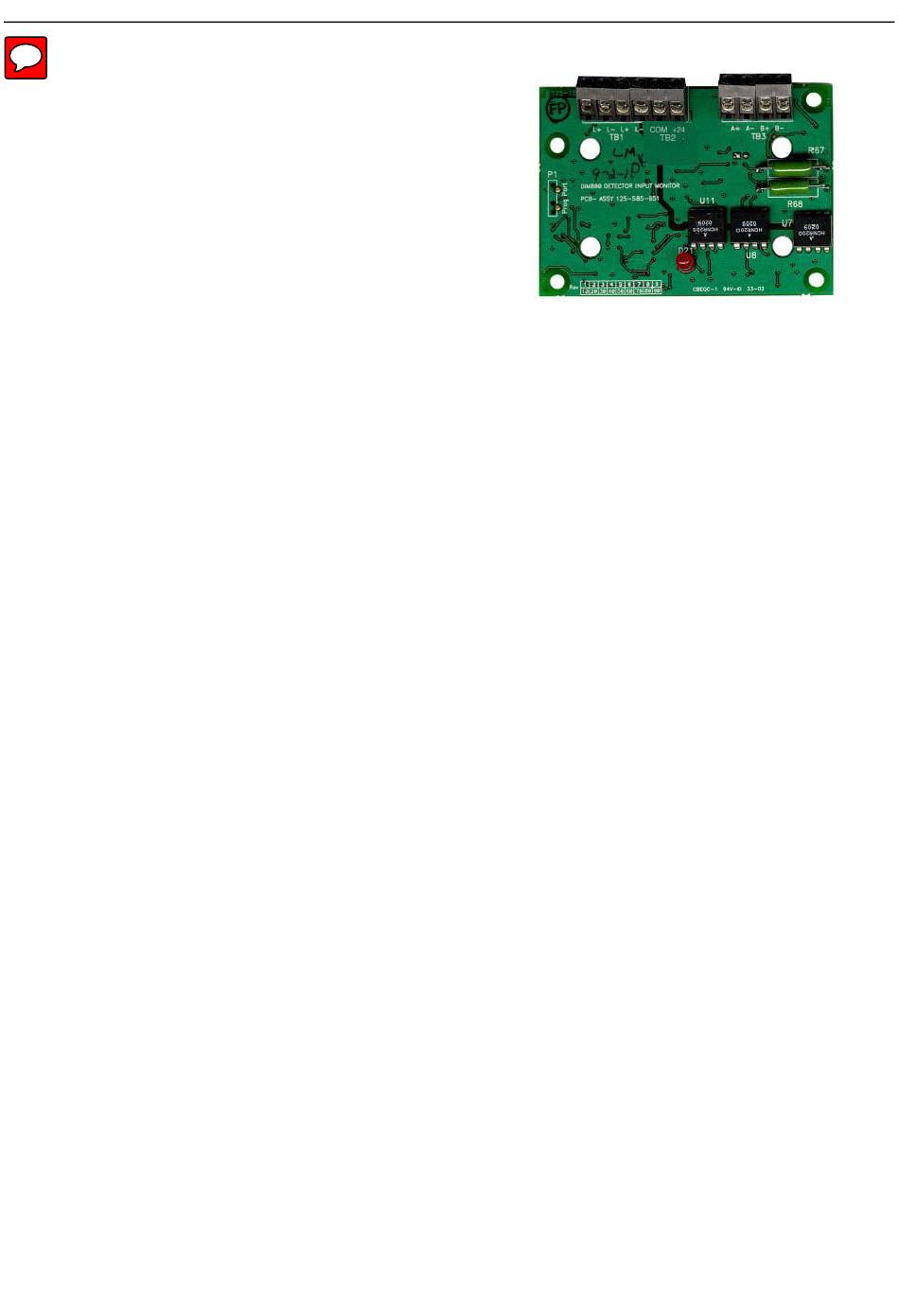

FireClass
FC410DIM
FC adapter für konventionelle melder
Detector input module
Modulo d'ingresso per rivelatori
convenzionali
Módulo de entrada para detectores conven-
cionales
Best.-Nr. 555.800.712
Anwendung
Der FC Adapter für konventionelle Melder
FC410DIM überwacht eine externe, nicht adres-
sierbare Meldelinie und zeigt deren Zustand der
Zentrale an. Als Meldelinie kann eine Ringleitung
oder zwei Stichleitungen angeschlossen wer-
den.
Technische daten
Valor del tipo
System-
Kompatibilität:
Umgebungsbedingungen:
Temperatur:
Gehäuseabmessun-
gen (HxBxT):
Elektrische daten
Stromaufnahme (Ringleitung)
Bereitschaftszus-
tand:
Alarmzustand (mit
LED):
Stromaufnahme pro Stichleitung (externe
Versorgung)
Bereitschaftszus-
tand:
Alarmzustand:
Montagehinweis
146
Adressierbares FC
Brandmeldesystem
De -25 °C bis +70 °C
120x140x70 mm
0,1 mA
3 mA
7,5 mA
50 mA
Doc. version 3.0
DEUTSCH
Minimale Ein-
gangsspannung der
Hilfsspannung:
Konventionelle Meldelinie
Ruhestromaufna-
hme der anschließ-
baren Melder:
Minimale Versor-
gungsspannung für
Melder:
Abschlusswiders-
tand:
Widerstandsbereich
für die Alarmerken-
nung:
Maximaler Lei-
tungswiderstand:
Adresseinstellung
Per Auslieferungszustand ist die Adresse stan-
dardmäßig auf 255 gesetzt. Zum Einstellen der
individuellen Systemadresse kann das Handpro-
grammiergerät FC490ST am Programmierstec-
ker angeschlossen werden (siehe Abb. 2).
Adressprogrammierung
Für die Adressprogrammierung ist es erforder-
lich, eine 24-V-Energieversorgung an TB2 anzus-
chließen.
FC410DIM
21,9 V
max. 3 mA
16 V
4,7 kOhm
180 Ohm bis 3,4
kOhm
50 Ohm
1/12
