EX-1596HMVS

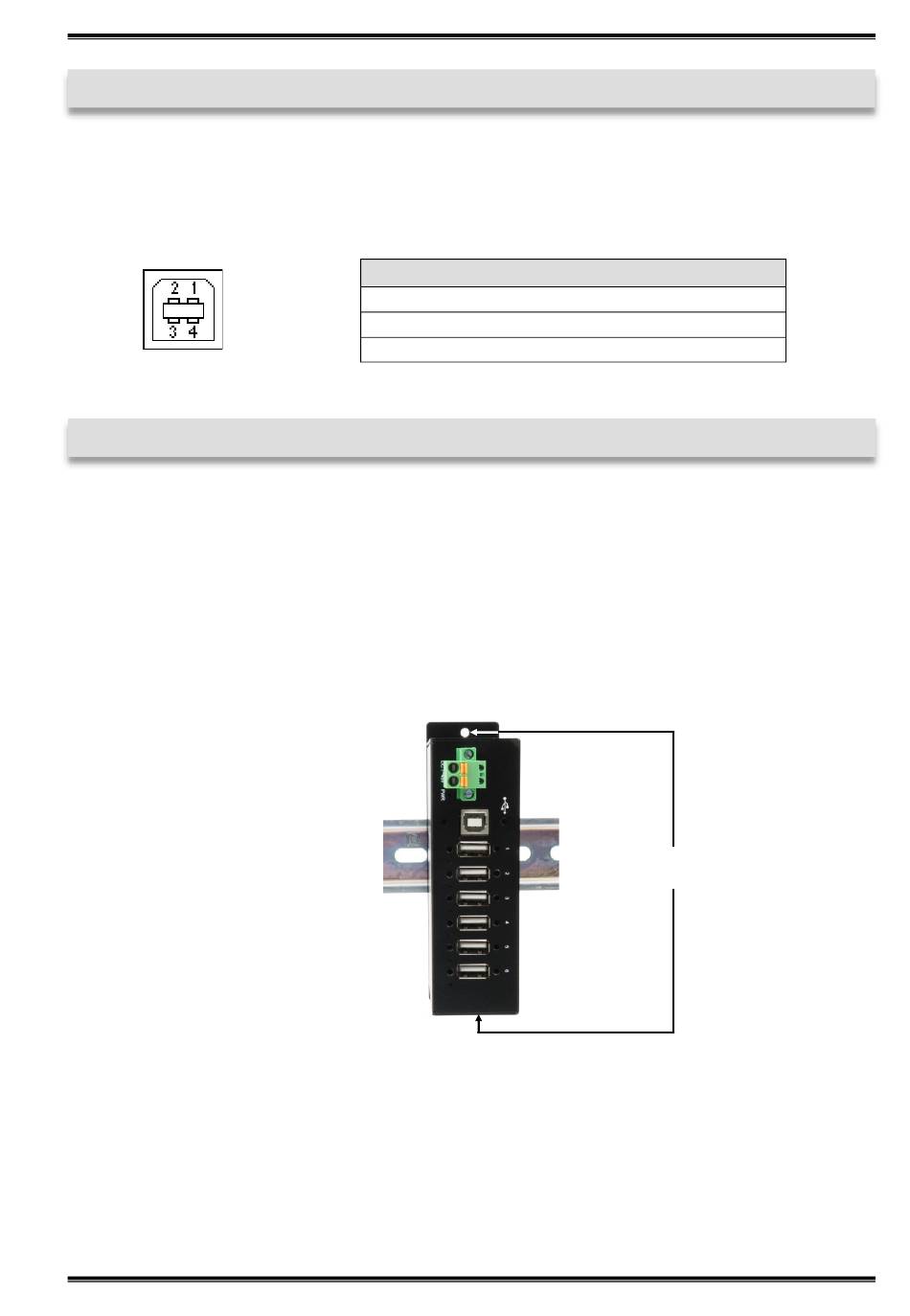

3. Aufbau & Anschlüsse
3.2 Anschlüsse
USB 2.0 B-Buchse:
4. Hardware Installation
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwi-
schen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-
1596HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung
Ihres Computersystems.
1. Installieren Sie die EX-1596HMVS an die Wand oder mit den mitgelieferten DIN-Rail
Kit's auf einer Trägerschiene.
2. Verbinden Sie das mitgelieferte USB Kabel mit der USB Upstream B-Buchse des
Hub´s.
3. Verbinden Sie jetzt den Stromanschluss des optionalen Netzteils mit dem Terminal
Block des Hub´s und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
4. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit
der A-Buchse an Ihrem PC.
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
USB 2.0 B-Buchse
Pin
Signal
1
VCC
2
DATA-
Montage an
Tragschiene
5
Pin
Signal
3
DATA+
4
GND
Löcher für
Wandmontage
