2.3 Montage der Erdungsschalter auf der Schalttafel
Es ist verboten, die Ladestation an einen Kreislauf mit einer IT Nullpunktregelung anzuschliessen.
Wenn es sich um einen TT oder TN- Erdanschluss handelt, darf der Erdwiderstand 150 Ohm nicht
überschreiten.

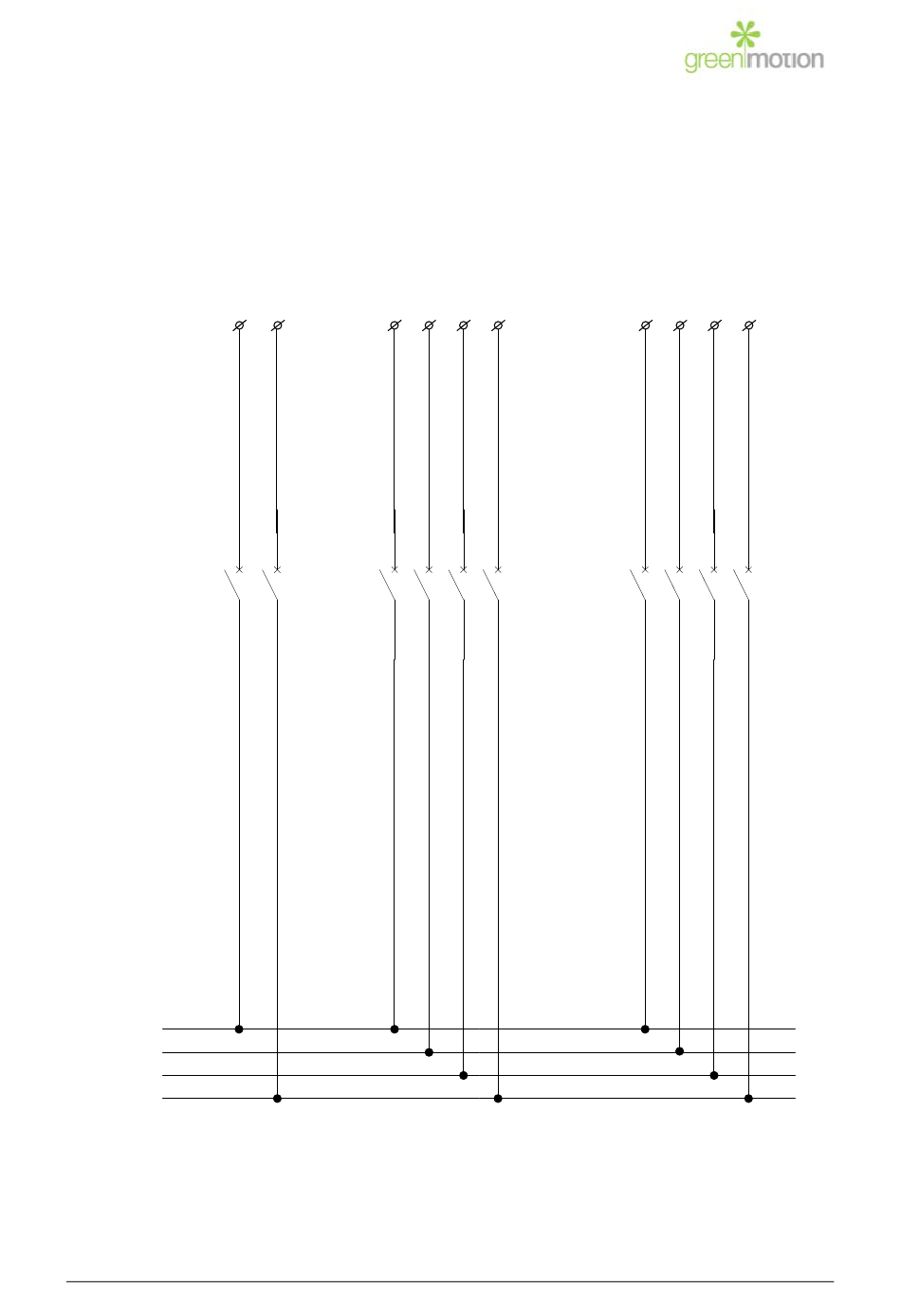

Anschlussplan an die elektrische Schalttafel:
3L1
Alimentation
GMCU
L1
L2
L3
N
Wenn der Elektriker diese Lösung nicht mit der elektrischen Schalttafel verkabeln kann, kann die
Installation innerhalb der betreffenden Ladestation erfolgen, vorbehaltlich einer Prüfung durch
Green Motion.
N2 –Technische Dokumentation
3N 1L1 1L2 1L3 1N 2L1 2L2 2L3 2N
Alimentation
Prise gauche
Alimentation
Prise droite
