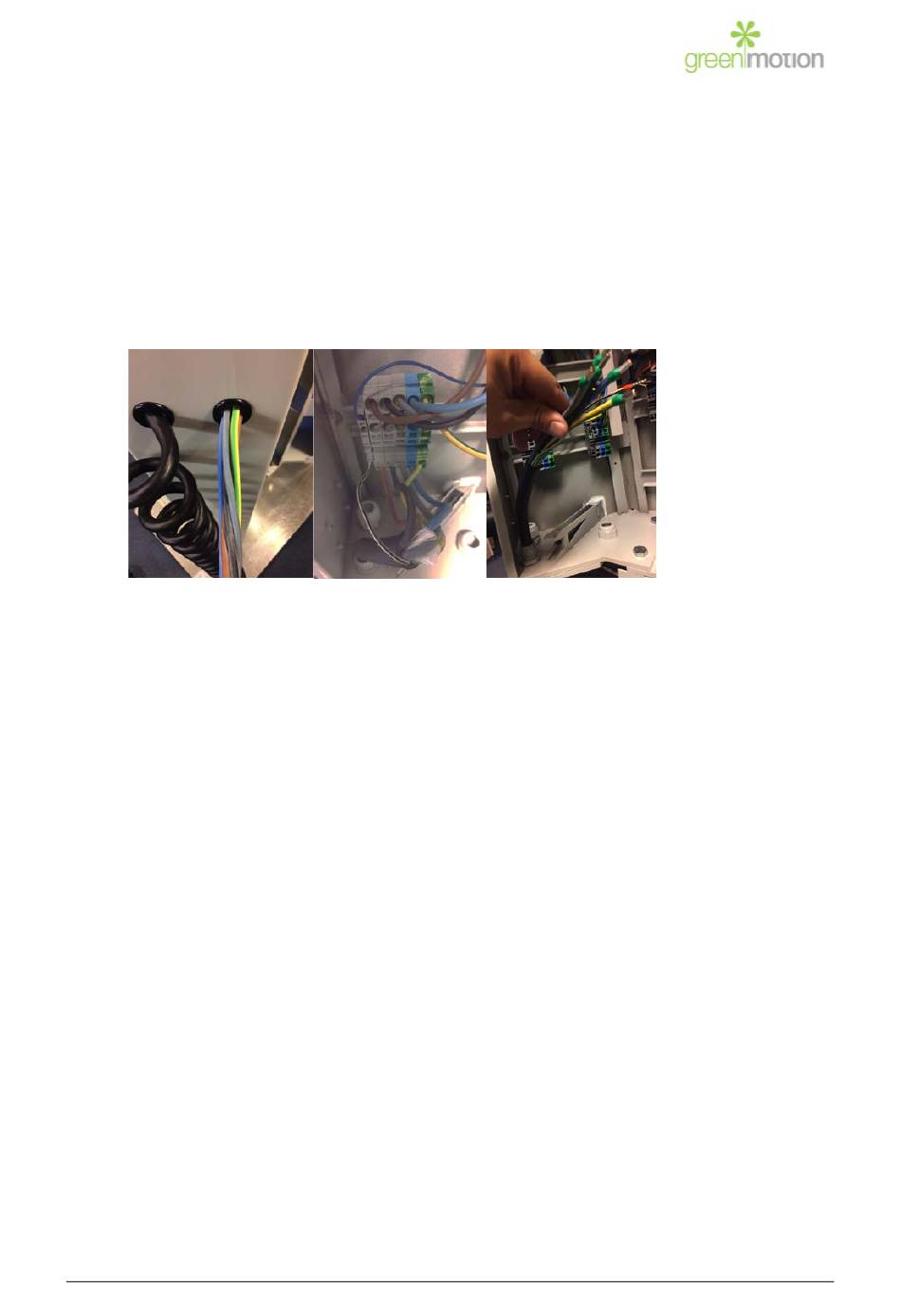

Anschluss:
Schwarz-weisses Kabel an linke Anschlussleiste ohne Inschrift
Braunes Kabel an Anschlussleiste L1
Blaues Kabel an Anschlussleiste N
Gelb-grünes Kabel an Erdleiterklemme
Ziehen Sie das Kabel des Typs 2 in das Loch zum vorderen Fussteil und danach in die
Stopfbuchse in der Ladestation, um es an die Anschlussleiste des Typs 2 anzuschliessen.
Anschluss:
Schwarz-weisses Kabel an linke Anschlussleiste ohne Inschrift
Braunes Kabel an Anschlussleiste L1
Schwarzes Kabel an Anschlussleiste L2
Graues Kabel an Anschlussleiste L3
Blaues Kabel an Anschlussleiste N
Gelb-grünes Kabel an Erdleiterklemme
3.3
Installationsvoraussetzungen
-
Prüfen Sie die elektrischen Voraussetzungen unter Punkt 2.2
-
Die mit einer Ladestation ausgerüsteten Parkplätze müssen nebeneinander oder
hintereinander liegen, um die Benutzung einer Ladestation für zwei Parkplätze zu
ermöglichen.
-
Die mit einer Ladestation versehenen Parkplätze müssen Zugriff auf das von Green Motion
empfohlenen Internetnetz haben, um mit den Zentralsystemen kommunizieren zu können
-
Im Falle einer Montage der Ladestation auf einem Standfuss muss die Oberfläche
vollkommen horizontal sein und über eine Verankerungstiefe von mindestens 10 cm
verfügen.
-
Im Falle einer Wandmontage muss die Oberfläche vollkommen vertikal sein und 150% des
Eigengewichts der Ladestation tragen können.
N2 –Technische Dokumentation
10/18
