5 Wartung

ÜBERPRÜFEN SIE VOR JEDEM EINGRIFF, OB DIE SCHUTZSCHALTER AN DER SCHALTTAFEL OFFEN
SIND

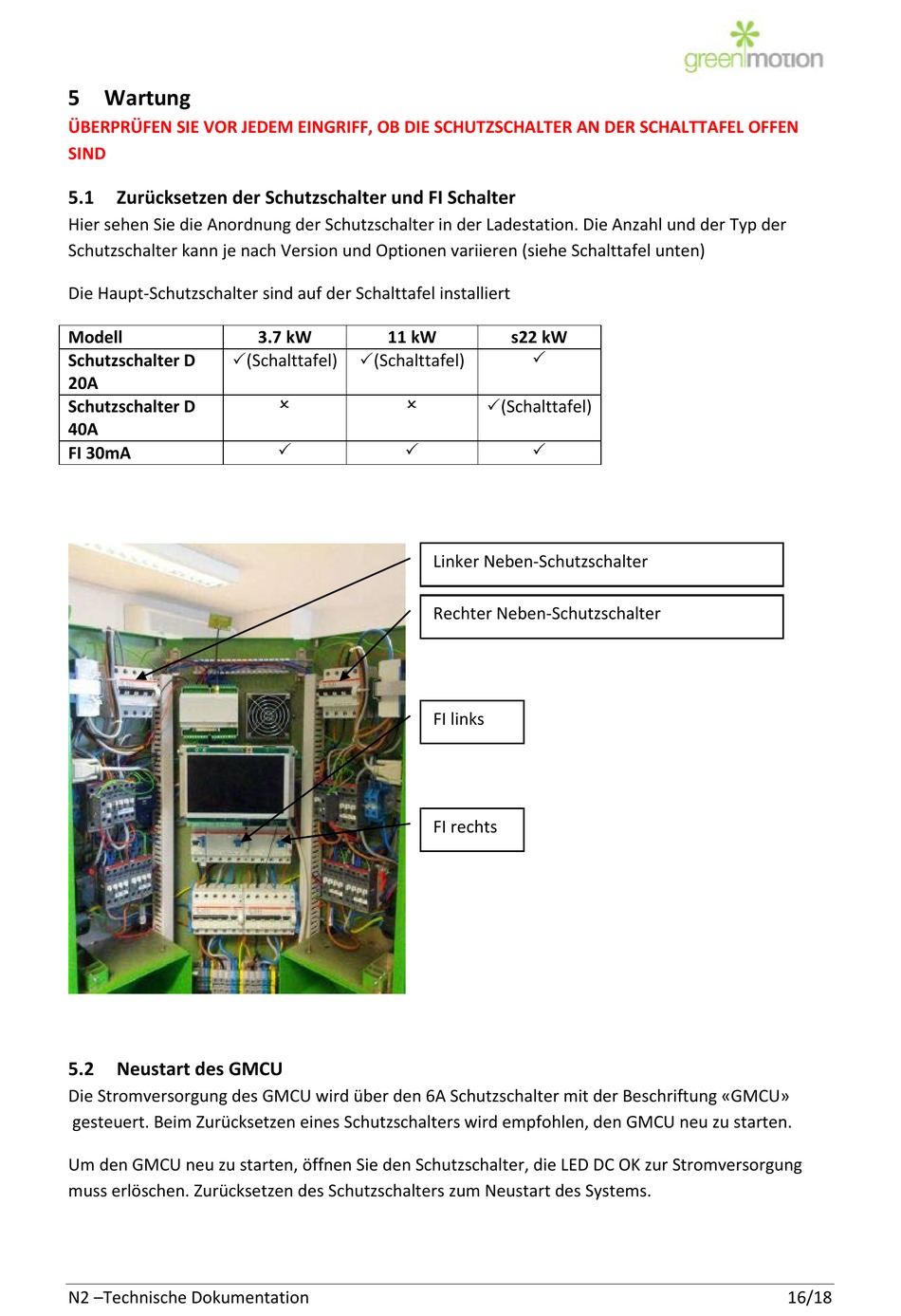

5.1 Zurücksetzen der Schutzschalter und FI Schalter
Hier sehen Sie die Anordnung der Schutzschalter in der Ladestation. Die Anzahl und der Typ der
Schutzschalter kann je nach Version und Optionen variieren (siehe Schalttafel unten)
Die Haupt-Schutzschalter sind auf der Schalttafel installiert
Modell
Schutzschalter D
(Schalttafel)
20A
Schutzschalter D
40A
FI 30mA
5.2 Neustart des GMCU
Die Stromversorgung des GMCU wird über den 6A Schutzschalter mit der Beschriftung «GMCU»
gesteuert. Beim Zurücksetzen eines Schutzschalters wird empfohlen, den GMCU neu zu starten.
Um den GMCU neu zu starten, öffnen Sie den Schutzschalter, die LED DC OK zur Stromversorgung
muss erlöschen. Zurücksetzen des Schutzschalters zum Neustart des Systems.
N2 –Technische Dokumentation
3.7 kW 11 kW
(Schalttafel)
 
 
s22 kW

(Schalttafel)

Linker Neben-Schutzschalter
Rechter Neben-Schutzschalter
FI links
FI rechts
