5 Batteriemontage und -installation
Vorgehensweise S10E PRO (bis 3 Batteriemodule):
1
Vor der Montage der intern einzusetzenden Batteriemodule die Batterie-Leistungskabel hinter
der oberen Kabelkanal-Abdeckung [1] (siehe Abb. 10) verlegen.
2
Das erste graue Kommunikationskabel für die internen Batteriemodule hinter der oberen
Kabelkanal-Abdeckung [1] verlegen.
3
Das zweite Kommunikationskabel für die internen Batteriemodule ebenfalls hinter der oberen
Kabelkanal-Abdeckung [1] verlegen.
Vorgehensweise S10E PRO (mehr als 3 Batteriemodule):
1
Vor der Montage der intern einzusetzenden Batteriemodule die Batterie-Leistungskabel hinter
der oberen Kabelkanal-Abdeckung [1] (siehe Abb. 10) verlegen.
2
Vor der Montage der extern einzusetzenden Batteriemodule die Batterie-Leistungskabel hinter
der unteren Kabelkanal-Abdeckung [2] (siehe Abb. 10) verlegen.
3
Das erste graue Kommunikationskabel für die internen Batteriemodule hinter der oberen
Kabelkanal-Abdeckung [1] verlegen.
4
Das zweite Kommunikationskabel für die externen Batteriemodule hinter der unteren
Kabelkanal-Abdeckung [2] verlegen.

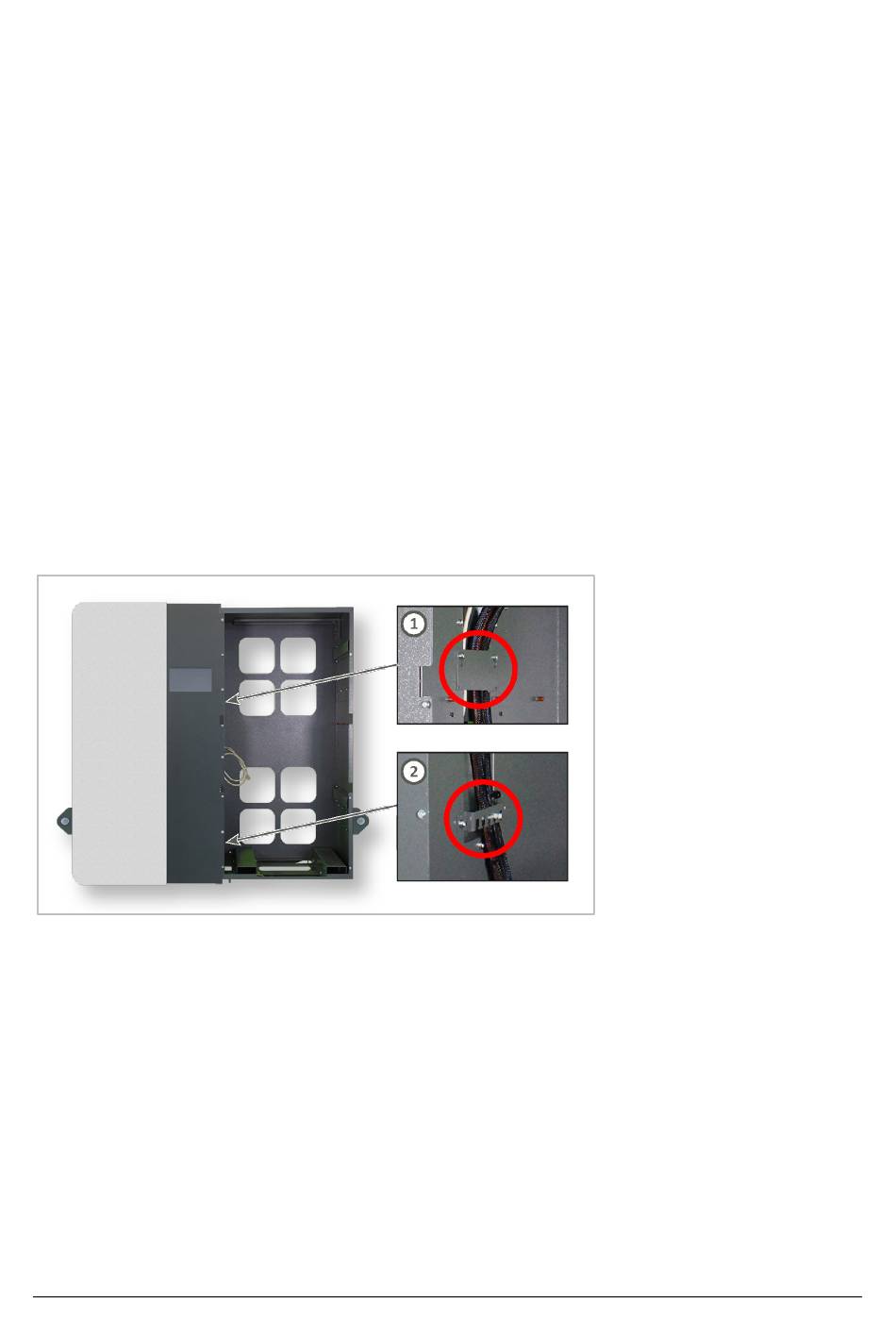

Abb. 10: Batterie-Leistungs- und Kommunikationskabel hinter dem Kabelkanal
24
S10 Hauskraftwerke | V1.10
DCB-NP2x – Batterie-Installationsanleitung
E3/DC GmbH
