E3/DC GmbH
5.3

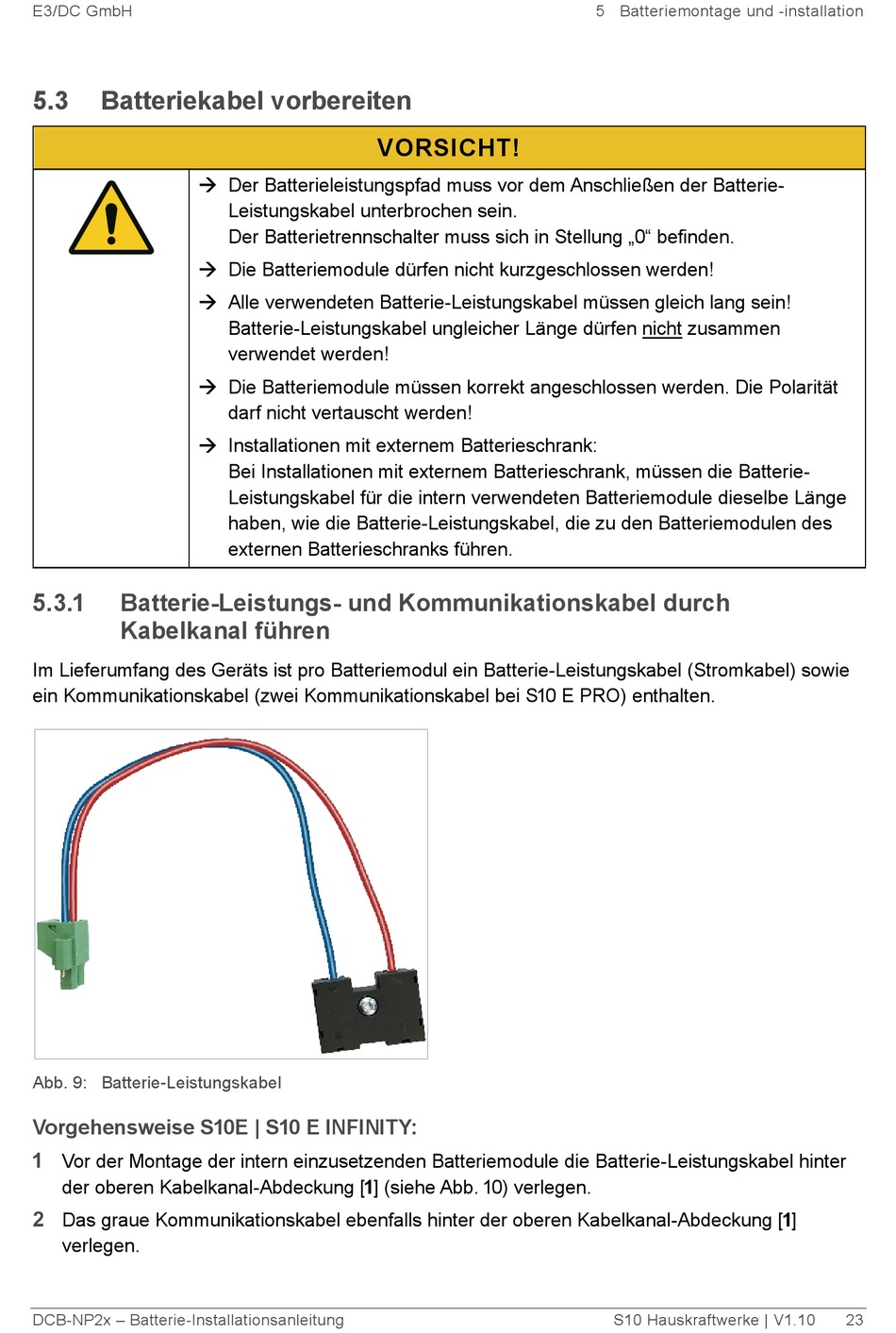

Batteriekabel vorbereiten
Der Batterieleistungspfad muss vor dem Anschließen der Batterie-
Die Batteriemodule dürfen nicht kurzgeschlossen werden!
Alle verwendeten Batterie-Leistungskabel müssen gleich lang sein!
Die Batteriemodule müssen korrekt angeschlossen werden. Die Polarität
Installationen mit externem Batterieschrank:
5.3.1
Batterie-Leistungs- und Kommunikationskabel durch
Kabelkanal führen
Im Lieferumfang des Geräts ist pro Batteriemodul ein Batterie-Leistungskabel (Stromkabel) sowie
ein Kommunikationskabel (zwei Kommunikationskabel bei S10 E PRO) enthalten.
Abb. 9: Batterie-Leistungskabel
Vorgehensweise S10E | S10 E INFINITY:
1
Vor der Montage der intern einzusetzenden Batteriemodule die Batterie-Leistungskabel hinter
der oberen Kabelkanal-Abdeckung [1] (siehe Abb. 10) verlegen.
2
Das graue Kommunikationskabel ebenfalls hinter der oberen Kabelkanal-Abdeckung [1]
verlegen.
DCB-NP2x – Batterie-Installationsanleitung
VORSICHT!
Leistungskabel unterbrochen sein.
Der Batterietrennschalter muss sich in Stellung „0" befinden.
Batterie-Leistungskabel ungleicher Länge dürfen nicht zusammen
verwendet werden!
darf nicht vertauscht werden!
Bei Installationen mit externem Batterieschrank, müssen die Batterie-
Leistungskabel für die intern verwendeten Batteriemodule dieselbe Länge
haben, wie die Batterie-Leistungskabel, die zu den Batteriemodulen des
externen Batterieschranks führen.
5 Batteriemontage und -installation
S10 Hauskraftwerke | V1.10
23
