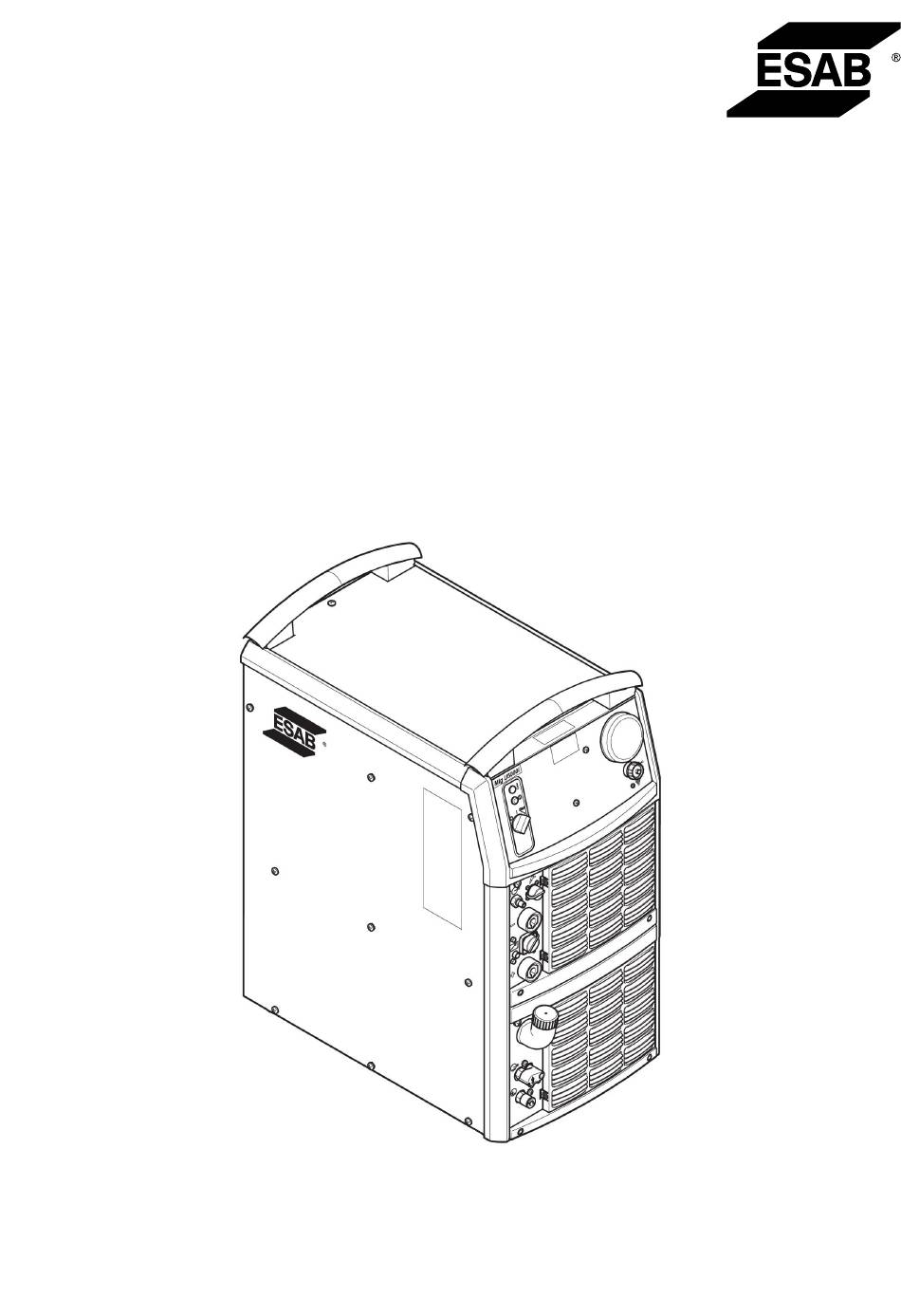

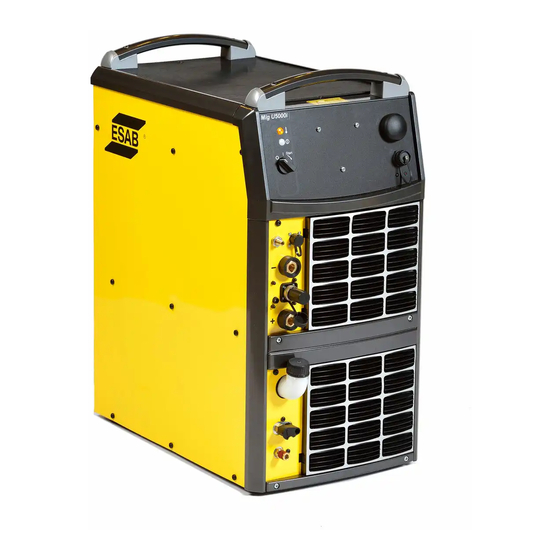

- Seite 1 Aristo® Mig U5000i WeldCloud™ 400 V Betriebsanleitung Valid for: serial no. 834-xxx-xxxx 0463 664 001 DE 20200324...
-
Seite 3: Inhaltsverzeichnis
Kühlaggregat ..................Fernsteuerungseinheit ................WeldCloud™-Einheit ................WARTUNG ....................Täglich ..................... Bei Bedarf ....................Jährlich ....................FEHLERBEHEBUNG .................. ERSATZTEILBESTELLUNG ............... SCHALTPLAN ..................... BESTELLNUMMERN ..................24 ERSATZTEILLISTE ..................... 25 ZUBEHÖR ......................Änderungen ohne vorherige Ankündigung vorbehalten. 0463 664 001 © ESAB AB 2020... -
Seite 4: Sicherheit
Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Sicherheitsvorkehrungen Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. Neben den standardmäßigen Bestimmungen für den Arbeitsplatz sind die folgenden Empfehlungen zu beachten. - Seite 5 Wenden Sie Ihr Gesicht vom Schweißrauch ab. • Verwenden Sie eine Belüftungseinrichtung, eine Absaugeinrichtung am Lichtbogen oder beides, um Dämpfe und Gase aus Ihrem Atembereich und dem allgemeinen Bereich zu entfernen. 0463 664 001 - 5 - © ESAB AB 2020...
- Seite 6 FEHLFUNKTION – Fordern Sie bei einer Fehlfunktion qualifizierte Hilfe an. SCHÜTZEN SIE SICH UND ANDERE! VORSICHT! Dieses Produkt ist ausschließlich für das Lichtbogenschweißen vorgesehen. WARNUNG! Verwenden Sie die Stromquelle nicht zum Auftauen gefrorener Leitungen. 0463 664 001 - 6 - © ESAB AB 2020...
- Seite 7 Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. ESAB bietet ein Sortiment an Schweißzubehör und persönlicher Schutzausrüstung zum Erwerb an. Bestellinformationen erhalten Sie von einem örtlichen ESAB-Händler oder auf unserer Website. 0463 664 001 - 7 -...
-
Seite 8: Einführung
Die Stromquelle Mig U5000i WeldCloud™ ist mit U8 kombiniert und verfügt über eine Steuereinheit, die die drahtlose Überwachung ermöglicht. Das ESAB-Produktzubehör wird im Kapitel „ZUBEHÖR“ in dieser Betriebsanweisung aufgeführt. Weitere Informationen zur Vorschubeinheit finden Sie in den Betriebsanweisungen. Weitere Informationen zu WeldCloud™ finden Sie in der Kurzanleitung. -
Seite 9: Technische Daten
Wirkungsgrad bei maximalem Strom (I E-HAND 87 % 82 % 83 % Leerlaufspannung U MIG/MAG (GMAW), WIG (GTAW) ohne VRD-Funktion 72–88 V 68–80 V MMA (SMAW) ohne VRD-Funktion "Live TIG (GTAW)", VRD-Funktion 79 V deaktiviert 0463 664 001 - 9 - © ESAB AB 2020... - Seite 10 Isolationsklasse Transformator Schutzart IP23 Anwendungsklasse Gilt für Stromquellen ohne VRD-Spezifikation auf dem Leistungsschild. Gilt für Stromquellen mit VRD-Spezifikation auf dem Leistungsschild. Die VRD-Funktion wird in der Betriebsanweisung für die Bedienkonsole erläutert. 0463 664 001 - 10 - © ESAB AB 2020...
-
Seite 11: Installation
Stellen Sie sicher, dass die Einheit mit der korrekten Netzspannungsversorgung angeschlossen ist und durch eine passende Sicherungsgröße geschützt wird. Es muss ein Schutzerdungsanschluss gemäß den geltenden Bestimmungen hergestellt werden. Leistungsschild mit Daten für den Stromversorgungsanschluss 0463 664 001 - 11 - © ESAB AB 2020... -
Seite 12: Abschlusswiderstand
Kühlaggregat für die beiden zusätzlichen Pistolen anzuschließen. Wir empfehlen einen parallelen Anschluss der Pistolen. Zwei Vorschubeinheiten Für den Anschluss von zwei Vorschubeinheiten ist ein Anschlusssatz erforderlich, siehe das Kapitel "ZUBEHÖR". 0463 664 001 - 12 - © ESAB AB 2020... - Seite 13 B. Schweißstromanschluss C. Steuergerätanschluss Vier Vorschubeinheiten Für den Anschluss von vier Vorschubeinheiten sind zwei Anschlusssätze und ein zusätzliches Kühlaggregat erforderlich, siehe das Kapitel "ZUBEHÖR". A. Wasseranschluss B. Schweißstromanschluss C. Steuergerätanschluss 0463 664 001 - 13 - © ESAB AB 2020...
-
Seite 14: Betrieb
5 BETRIEB BETRIEB Allgemeine Sicherheitshinweise für den Umgang mit der Ausrüstung werden im Kapitel "SICHERHEIT" in diesem Dokument aufgeführt. Lesen Sie dieses Kapitel, bevor Sie mit der Ausrüstung arbeiten! 0463 664 001 - 14 - © ESAB AB 2020... -
Seite 15: Anschlüsse Und Bedienelemente
24 Anschluss für Kühlwasser zur WIG-Brenner ROT Drahtvorschubeinheit BLAU 12 Antenne 25 Anschluss für Kühlwasser von Drahtvorschubeinheit ROT 13 USB-Anschluss ) ELP = ESAB Logic Pump, siehe Abschnitt "Kühlenheit" in diesem Kapitel. 0463 664 001 - 15 - © ESAB AB 2020... -
Seite 16: Einschalten Der Netzspannung
Inbetriebnahme mit einem Höhenunterschied von bis zu 12 m erfolgen, ohne dass die Betriebssicherheit beeinträchtigt wird. Wasseranschluss (WIG-Schweißen) Das Kühlaggregat ist mit dem Sensorsystem ELP (ESAB Logic Pump) ausgestattet. Dieses erkennt, ob die Wasserschläuche angeschlossen sind. Bei Anschluss eines wassergekühlten WIG-Brenners muss sich der Netzschalter an der Stromquelle in der Stellung "0"... -
Seite 17: Fernsteuerungseinheit
Webschnittstelle der Stromquelle zuzugreifen. Nach der Einrichtung und dem Neustart wird die Stromquelle in WeldCloud™ angezeigt. Weitere Informationen über die WeldCloud™-Einheit und -Funktionen finden Sie in der Betriebsanweisung für WeldCloud™. 0463 664 001 - 17 - © ESAB AB 2020... -
Seite 18: Wartung
Stromquelle abgewendet). • Setzen Sie das Kühlergitter mit dem Staubfilter wieder ein. • Mit Kühlwasser auffüllen Es wird der Einsatz von fertig gemischtem ESAB-Kühlmittel empfohlen. Siehe Kapitel "ZUBEHÖR". • Füllen Sie Kühlmittel auf, bis die Hälfte des Einlaufrohrs bedeckt ist. HINWEIS! Beim Anschluss eines Schweißbrenners oder von... -
Seite 19: Jährlich
Wechseln Sie das Kühlmittel und reinigen Sie die Schläuche und den Wasserbehälter mit sauberem Wasser. • Überprüfen Sie Dichtungen, Kabel und Verbindungen. Befestigen Sie sie bei Bedarf und tauschen Sie defekte Teile aus. 0463 664 001 - 19 - © ESAB AB 2020... -
Seite 20: Fehlerbehebung
Rückleiterkabel korrekt angeschlossen sind. • Vergewissern Sie sich, dass der korrekte Stromwert eingestellt ist. • Vergewissern Sie sich, dass die korrekten Elektroden verwendet werden. • Überprüfen Sie die Sicherungen für die Hauptstromversorgung. 0463 664 001 - 20 - © ESAB AB 2020... -
Seite 21: Ersatzteilbestellung
Produkt auch weiterhin den genannten Normen entspricht. Ersatz- und Verschleißteile können über Ihren nächstgelegenen ESAB-Händler bestellt werden, siehe esab.com. Geben Sie bei einer Bestellung Produkttyp, Seriennummer, Bezeichnung und Ersatzteilnummer gemäß Ersatzteilliste an. Dadurch wird der Versand einfacher und sicherer gestaltet. -
Seite 22: Schaltplan
SCHALTPLAN SCHALTPLAN 0463 664 001 - 22 - © ESAB AB 2020... - Seite 23 SCHALTPLAN Kühlaggregat 0463 664 001 - 23 - © ESAB AB 2020...
-
Seite 24: Bestellnummern
With cooling unit and source 400 V WeldCloud™ unit 0459 839 018 Spare parts list Mig 5000i, Mig U5000i, Mig 5000i WeldCloud™, Mig U5000i WeldCloud™ Technische Dokumentation steht im Internet zur Verfügung unter: www.esab.com 0463 664 001 - 24 - © ESAB AB 2020... -
Seite 25: Ersatzteilliste
ERSATZTEILLISTE ERSATZTEILLISTE Item Ordering no. Denomination 0458 398 001 Filter 0458 383 991 Front grill 0463 664 001 - 25 - © ESAB AB 2020... -
Seite 26: Zubehör
Trolley 2 (for feeder with counterbalance device and/or 2 gas bottles) 0458 731 880 Guide pin 0278 300 401 (B) Insulating bushing, included in guide pin 0459 145 880 Autotransformer TUA2 0463 664 001 - 26 - © ESAB AB 2020... - Seite 27 Remote control cable 12 pole - 4 pole 0459 554 880 0459 554 881 10 m 0459 554 882 15 m 0459 554 883 25 m 0459 554 884 0.25 m 0463 664 001 - 27 - © ESAB AB 2020...
- Seite 28 0459 528 975 35 m 0700 006 897 Return cable 5 m 95 mm 0456 855 880 Water flow guard 0.7 l/min 0461 203 880 Water return flow guard Mech 7 m 0463 664 001 - 28 - © ESAB AB 2020...
- Seite 29 0414 191 881 Cooling unit OCE2H 0465 720 002 ESAB ready mixed coolant (10 l / 2.64 gal) Die Verwendung einer anderen als der vorgeschriebenen Kühlflüssigkeit kann zu Schäden an der Ausrüstung führen. In einem solchen Schadensfall erlöschen sämtliche Garantieverpflichtungen seitens ESAB.
