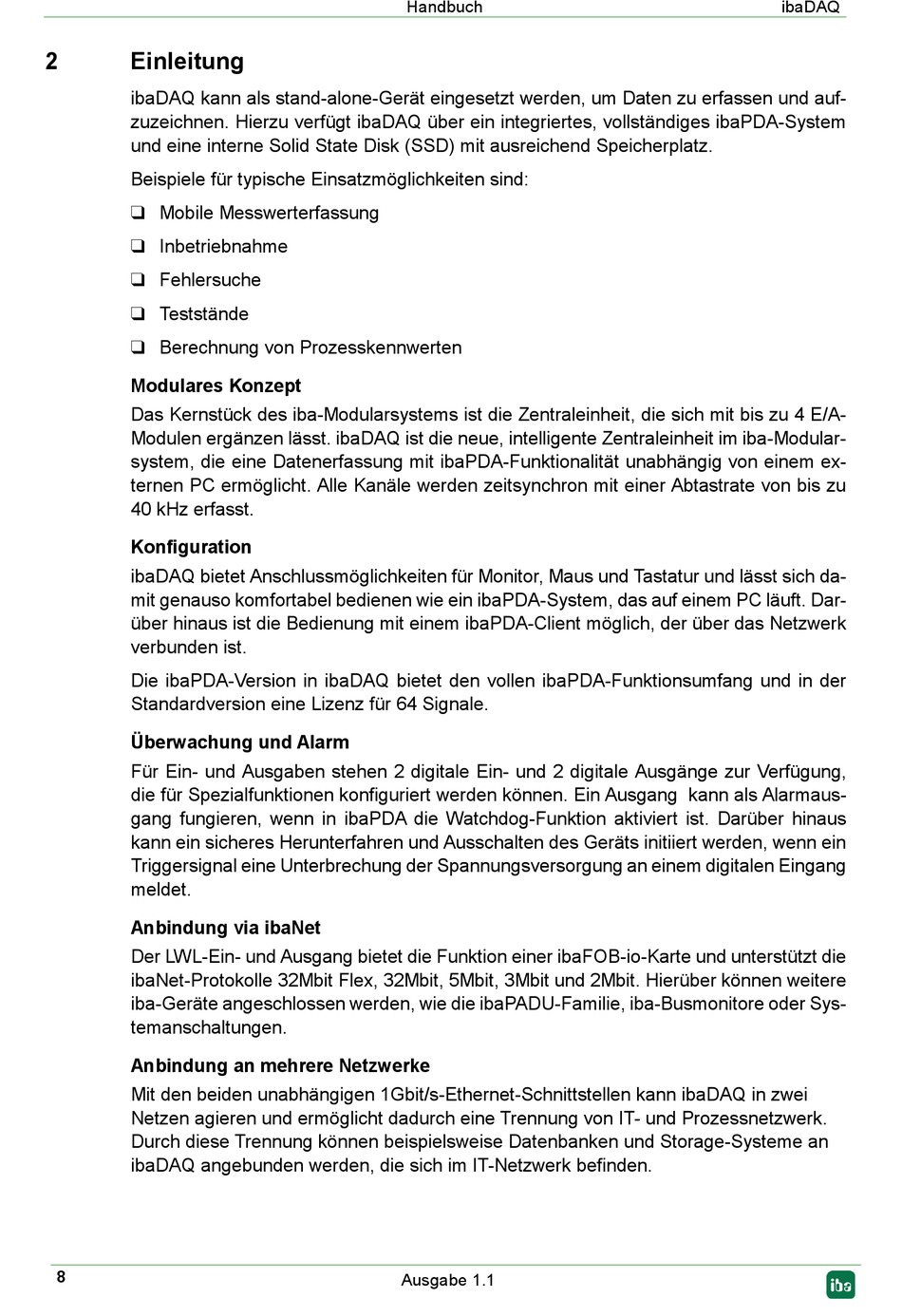

Einleitung

ibaDAQ kann als stand-alone-Gerät eingesetzt werden, um Daten zu erfassen und auf-
zuzeichnen. Hierzu verfügt ibaDAQ über ein integriertes, vollständiges ibaPDA-System
und eine interne Solid State Disk (SSD) mit ausreichend Speicherplatz.
Beispiele für typische Einsatzmöglichkeiten sind:
 Mobile Messwerterfassung
 Inbetriebnahme
 Fehlersuche
 Teststände
 Berechnung von Prozesskennwerten
Modulares Konzept
Das Kernstück des iba-Modularsystems ist die Zentraleinheit, die sich mit bis zu 4 E/A-
Modulen ergänzen lässt. ibaDAQ ist die neue, intelligente Zentraleinheit im iba-Modular-
system, die eine Datenerfassung mit ibaPDA-Funktionalität unabhängig von einem ex-
ternen PC ermöglicht. Alle Kanäle werden zeitsynchron mit einer Abtastrate von bis zu
40 kHz erfasst.
Konfiguration
ibaDAQ bietet Anschlussmöglichkeiten für Monitor, Maus und Tastatur und lässt sich da-
mit genauso komfortabel bedienen wie ein ibaPDA-System, das auf einem PC läuft. Dar-
über hinaus ist die Bedienung mit einem ibaPDA-Client möglich, der über das Netzwerk
verbunden ist.
Die ibaPDA-Version in ibaDAQ bietet den vollen ibaPDA-Funktionsumfang und in der
Standardversion eine Lizenz für 64 Signale.
Überwachung und Alarm
Für Ein- und Ausgaben stehen 2 digitale Ein- und 2 digitale Ausgänge zur Verfügung,
die für Spezialfunktionen konfiguriert werden können. Ein Ausgang kann als Alarmaus-
gang fungieren, wenn in ibaPDA die Watchdog-Funktion aktiviert ist. Darüber hinaus
kann ein sicheres Herunterfahren und Ausschalten des Geräts initiiert werden, wenn ein
Triggersignal eine Unterbrechung der Spannungsversorgung an einem digitalen Eingang
meldet.
Anbindung via ibaNet
Der LWL-Ein- und Ausgang bietet die Funktion einer ibaFOB-io-Karte und unterstützt die
ibaNet-Protokolle 32Mbit Flex, 32Mbit, 5Mbit, 3Mbit und 2Mbit. Hierüber können weitere
iba-Geräte angeschlossen werden, wie die ibaPADU-Familie, iba-Busmonitore oder Sys-
temanschaltungen.
Anbindung an mehrere Netzwerke
Mit den beiden unabhängigen 1Gbit/s-Ethernet-Schnittstellen kann ibaDAQ in zwei
Netzen agieren und ermöglicht dadurch eine Trennung von IT- und Prozessnetzwerk.
Durch diese Trennung können beispielsweise Datenbanken und Storage-Systeme an
ibaDAQ angebunden werden, die sich im IT-Netzwerk befinden.
