1.5. PROTECT-LED

Ist das Energiemanagementsystem Ihrer VC 1200 bzw. VC
2400 Endstufe (Korrektur der Stromentnahme bei
hochpegeligen Impulsen) aktiviert, leuchtet die Protect-
LED ständig auf.
Liegt eine Kurzschlußlast oder eine Last mit einer für die
Endstufe zu niedrigen Impedanz vor, blinkt die PROTECT-
LED in Abständen von ca. einer Sekunde. In diesem Fall
liegt eine externe Störung bei den Lautsprechern oder der
Lastverkabelung vor.
Ihre VC 1200 bzw. VC 2400 Endstufe ist gegen jede
mögliche passive Last geschützt. Sie kann auch mit einem
direkten Kurzschluß kontinuierlich eingesetzt werden,
ohne daß hierbei Beschädigungen an der
Endstufensschaltung eintreten.
2
A
OUTPUTS
BRIDGE
B
MINIMUM LOAD
230 V~/50 - 60 Hz
LED ON = 4 Ω
600 VA
LED OFF = 2 Ω
EACH CHANNEL
BRIDGE MODE:
REFER TO MANUAL
6
2
230 V~
OUTPUTS
50 - 60 Hz
A
800 VA
G E R M A N Y
BR
ID
GE
B
MAX. POWER
CONSUMPTION:
Min. LOAD 4 OHMS/CHANNEL
8 OHMS BRIDGED
1440 VA
3
GROUND
GROUND
STRAP
IMPORTANT:
INPUT 'B' ONLY ACTIVE
IN STEREO MODE
USE INPUT
G E R M A N Y
'A' WITH
MONO +
BRIDGE
MODES
MAX. POWER CONSUMPTION: 1440 VA
C A U T I O N !
TO PREVENT THE RISK OF FIRE AND SHOCK HAZARD DON´T EXPOSE THIS APPLIANCE TO MOISTURE
OR RAIN. DO NOT OPEN CASE; NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.
C A U T I O N !
TO PREVENT THE RISK OF FIRE AND SHOCK HAZARD DON´T EXPOSE THIS APPLIANCE TO MOISTURE
OR RAIN. DO NOT OPEN CASE; NO USER SERVICEABLE PARTS INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

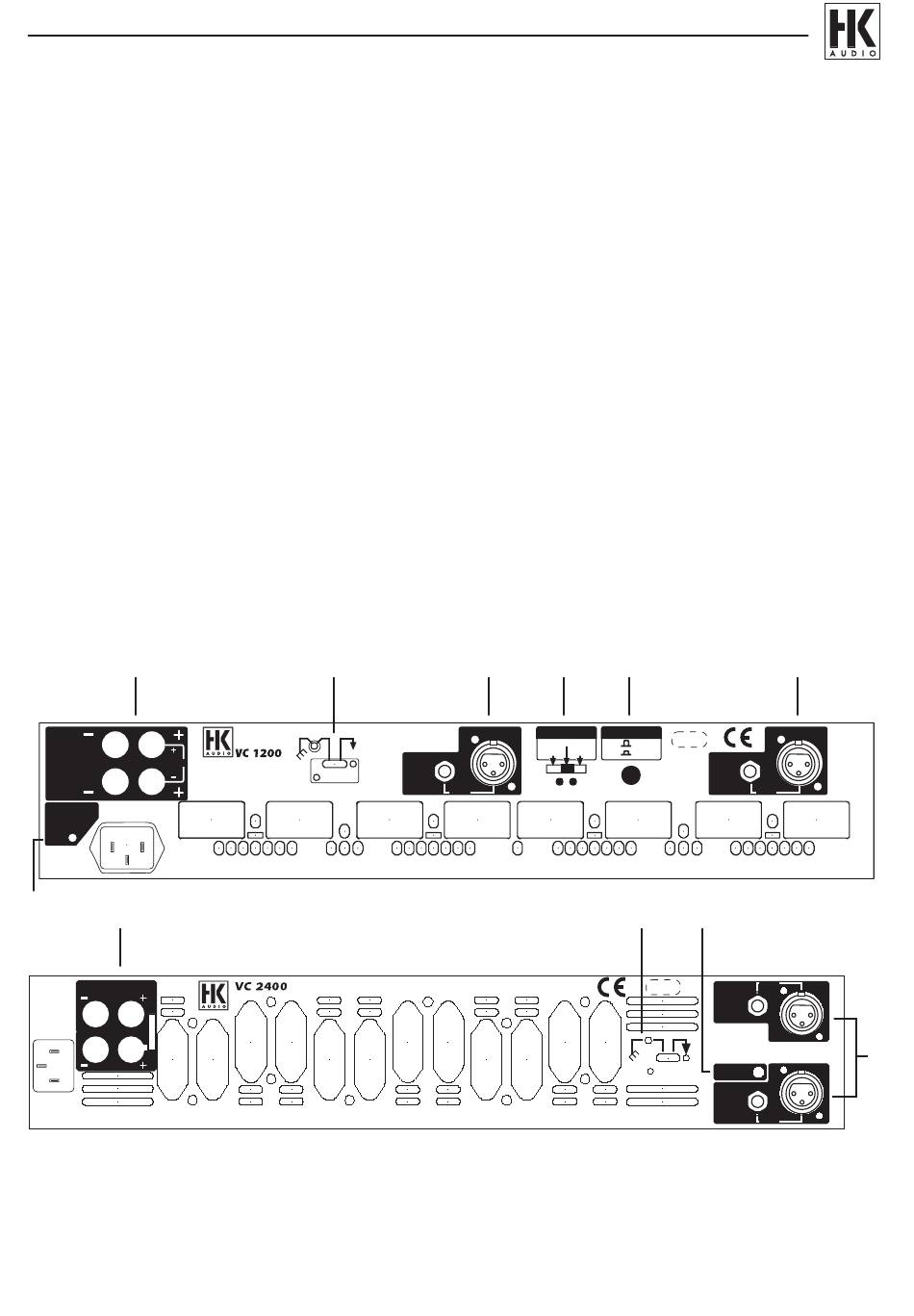

2. RÜCKSEITE VC 1200 und VC 2400
2.1. EINGÄNGE
Als Eingänge für jeden Kanal (A + B) stehen bei Ihrer VC
1200 bzw. VC 2400 jeweils eine symmetrische XLR- sowie
eine Stereoklinkenbuchse zur Verfügung, die intern parallel
geschaltet sind.
Durch diese Parallelschaltung haben Sie die Möglichkeit,
mehrere Endstufen hintereinanderzuschalten, indem die
nicht verwendete Eingangsbuchse der ersten Endstufe an
den Eingang der zweiten Endstufe angeschlossen wird.
Nach diesem Prinzip läßt sich so ein Eingangssignal auf
mehrere VC-Endstufen verteilen. Um Brummeinstreuungen
und Pegelverluste zu vermeiden, sollte eine
Hintereinanderschaltung mit symmetrischen
Signalleitungen durchgeführt werden. Erdungsbrummen
kann verhindert werden, indem die Massebänder aller
nachgeschalteten Endstufen bis auf das der ersten entfernt
werden (siehe auch Punkt 2.3.)
1
5
MODES
STEREO
MONO
BRIDGE
INPUT
B
PARALLEL
7
LIMITER
SER.NO.
OFF
ON
INPUT
A
PARALLEL
MANUFACTURED IN CANADA
3
4
PARALLEL
SER.NO.
INPUT
A
XLR: 2 = +/3 = -
PHONE: TIP = +/RING = -
BRIDGE MODE: REFER TO MANUAL
GRND
IN = MONO
STRAP
OUT = STEREO
INPUT
B
MANUFACTURED IN CANADA
PARALLEL
1
XLR:
2 = +
3 = -
PHONE:
TIP = +
RING = -
1
15
