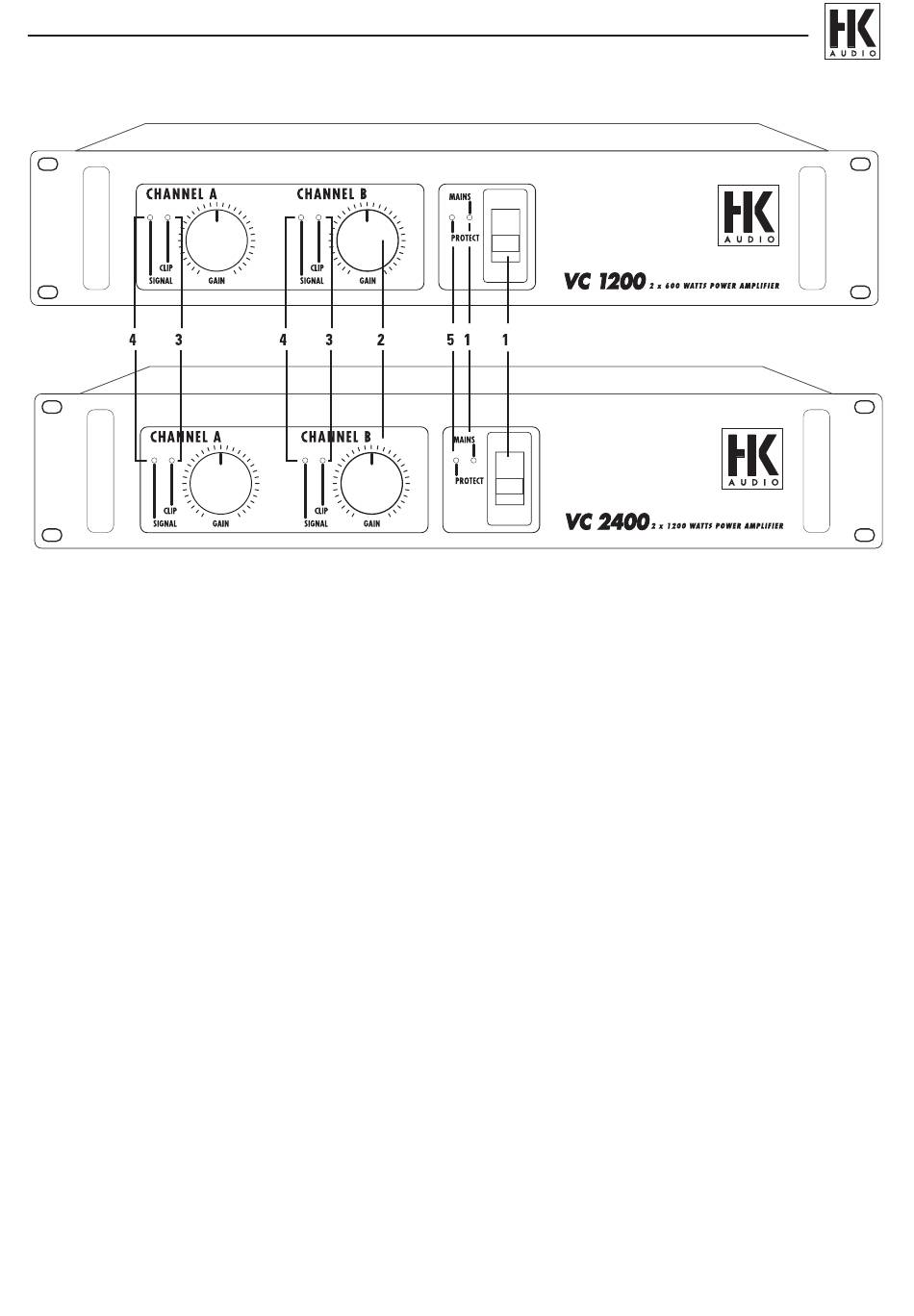

1. FRONTSEITE VC 1200 und VC 2400
1.1 ON/OFF Schalter
Im Netzschalter ist ein Sicherungsautomat integriert, der
bei Überlastung die Endstufe automatisch aussschaltet
(OFF-Position). Die Betriebsbereitschaft wird durch die
grüne LED (MAINS) angezeigt.
HINWEIS:
1. Schalten Sie bei Inbetriebnahme Ihres Beschallungs-
systems immer ganz zuletzt Ihre VC 1200/VC 2400
Endstufen ein.
2. Beim Ausschalten verfahren Sie in umgekehrter
Reihenfolge. Sie schalten dann zuerst Ihre Endstufen vor
allen anderen in der Signalkette befindlichen Geräten ab.

1.2. GAIN-Pegelsteller

Dieser Regler dient zum Einstellen der gewünschten
maximalen Ausgangslautstärke.
Beachten Sie hierbei, daß der tatsächliche Ausgangspegel
nicht direkt vom GAIN-Pegelsteller, sonder von der Stärke
des Eingangspegels bestimmt wird.
Um Lautsprecherbeschädigungen zu vermeiden sollten
Sie folgendes beachten:
- Stellen Sie sicher, daß die angeschlossenen
Lautsprechersysteme auch tatsächlich die abgegebene
Leistung vertragen können. Grundsätzlich gilt, daß
14
Endstufen mit höherer Leistung nicht nur zum Erreichen
höherer Lautstärken, sondern in erster Linie für ein besseres
Klangbild durch mehr "Headroom" eingesetzt werden.
- Ihre VC 1200 bzw. VC 2400 Endstufe sollte nie im
Grenzlastbereich betrieben werden. Die dadurch
entstehenden hochpegligen Signale (Clipping) können trotz
vorhandener Schutzschaltungen in den Lautsprecherboxen
zur Zerstörung der Lautsprecher, insbesondere der
Hochtöner führen.
HK-AUDIO übernimmt keine Haftung für
Lautsprechersysteme, die durch Überlastung aufgrund
unsachgemäßen Betriebes entstehen können.

1.3. CLIP-LED's

Die Clip LED's wandeln jede Signalauslenkung oberhalb
des dynamischen Headrooms - ganz gleich wie kurz - in
einen sichtbaren Lichtimpuls um. Leuchtet diese LED mit
kurzen Unterbrechungen oder aber kontinuierlich auf,
muß unbedingt der Eingangspegel gesenkt werden.
1.4. SIGNAL-LED
Diese grüne LED zeigt an, ob im jeweiligen Kanal (A und/
oder B) ein Eingangssignal anliegt (= impulsabhängige
Anzeige).
