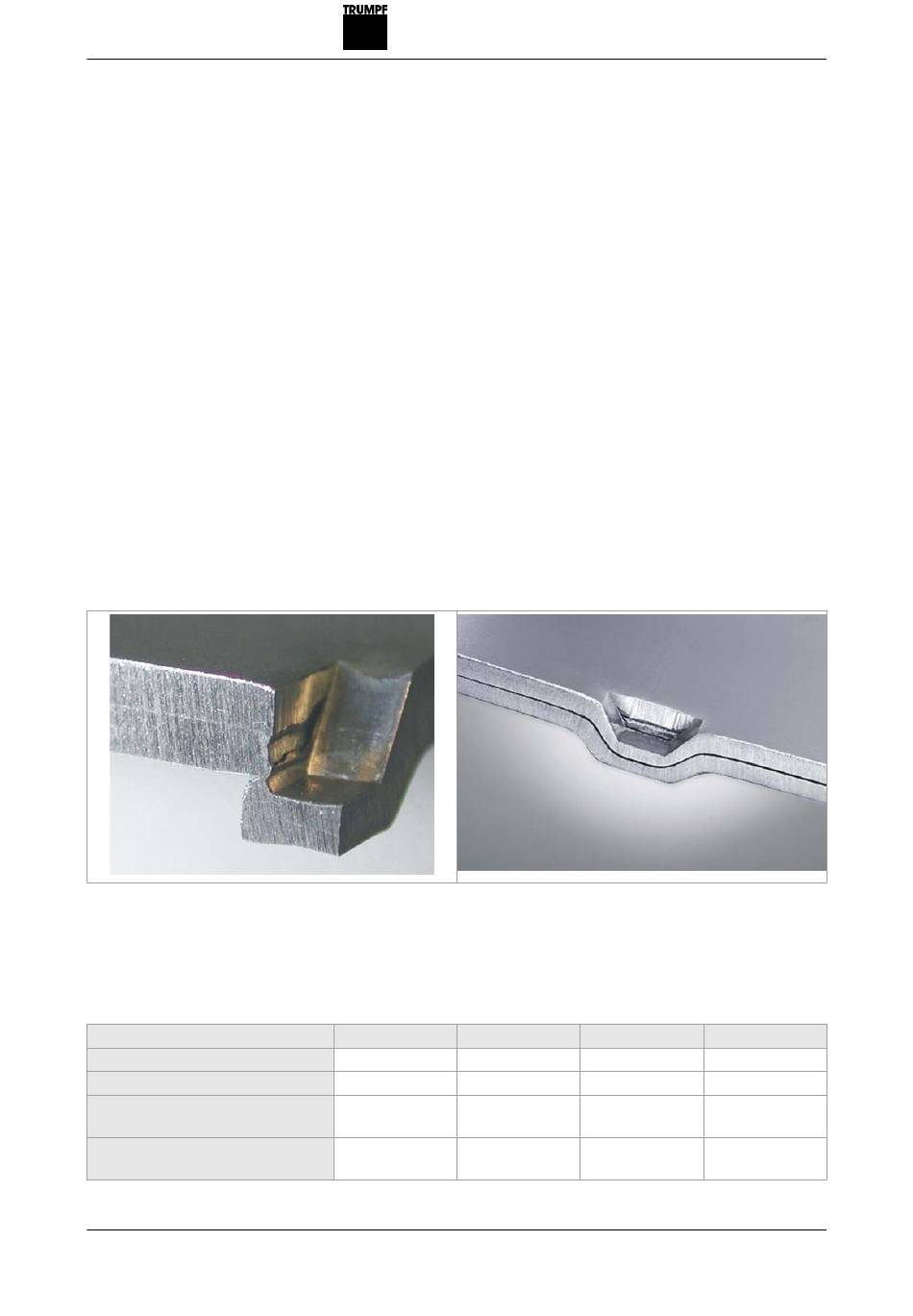

Qerschnitte der Fügepunkte
Spannung
Frequenz
Zulässige Gesamtmaterialdicke:
2
Stahl bis 400 N/mm
Zulässige Gesamtmaterialdicke:
2
Stahl bis 600 N/mm
E460DE_07
Merkmale
■
Der Fügepunkt entsteht während eines ununterbrochenen
Stößelhubes.
■
Ein bewegter Stempel und eine feststehende Matrize bilden
den Werkzeugsatz für dieses "einstufige Durchsetzfügen".
■
Die Matrize besteht aus dem feststehenden Amboss, an den
seitlich zwei federnd nachgiebige Schneidsegmente angeord-
net sind.
■
Bei diesem Verfahren entsteht eine formschlüssige Verbin-
dung (ohne zusätzliche Verbindungselemente wie Schrauben
oder Niete), durch einen kombinierten Umform- und Scher-
schneidvorgang und einen anschließenden Kaltstauchvor-
gang.
■
Fügen von unbeschichteten als auch von beschichteten
Werkstücken.
■
Fügen ohne Wärmeeinwirkung.
■
Bei verzinkten Blechen keine Zinkdämpfe.
■
Fügen von Teilen aus verschiedenen Blechwerkstoffen ist
möglich.
■
Fügen von zwei oder drei Werkstücken möglich.
■
Keine Vor- oder Nachbearbeitung.
■
Arbeiten auch in Überkopflage.
2.2
Technische Daten
Andere Länder
230 V
120 V
50/60 Hz
50/60 Hz
3.5 mm
3.5 mm
2.5 mm
2.5 mm
USA
110 V
120 V
50/60 Hz
50/60 Hz
3.5 mm
0.135 in
2.5 mm
0.1 in
Technische Daten
Tab. 1
7
