Werkzeug wechseln
Matrizenarm wechseln
1
Matrize
2
Platte (0063977)
Matrizenarm fest
1. Kompletten festen Matrizenarm von Maschine abmontieren.
2. Zylinderschraube (3) lösen.
3. Platte (2) entfernen.
4. Matrize (1) entfernen.
Hinweis
Schneidsegmente nicht verkehrt einbauen.
5. Neue Matrize einbauen (darauf achten, dass die Schneidseg-
mente am Amboss anliegen).
3
Zylinderschraube (0014400)

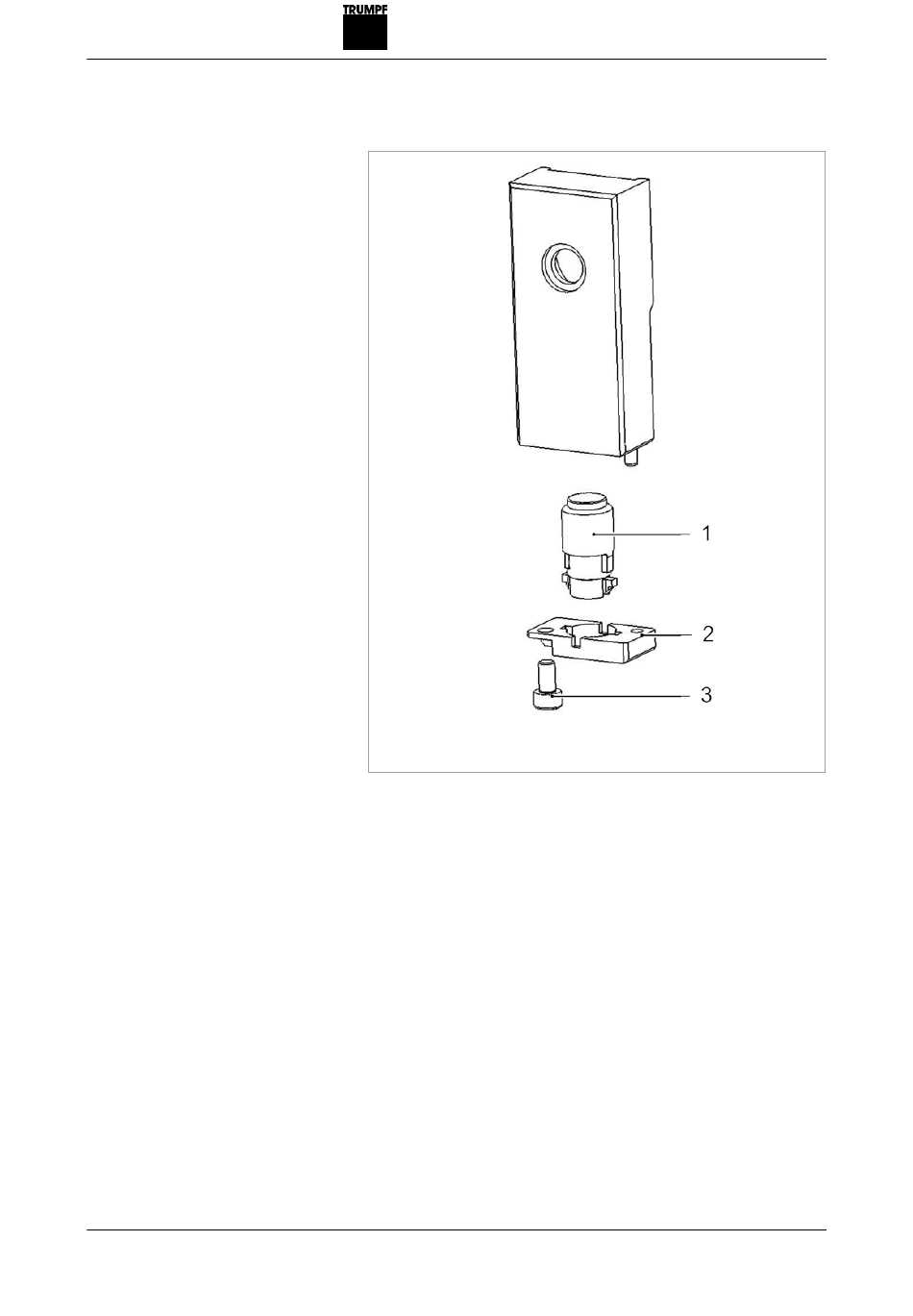

Fig. 50442
