30
Werkzeug wechseln
1. Bügel nach vorne ziehen und kompletten Matrizenarm
schwenken, so dass Zylinderschraube (3) zugänglich ist.
2. Zylinderschraube (3) lösen.
3. Platte (2) entfernen.
4. Matrize (1) entfernen.
Hinweis
Schneidsegmente nicht verkehrt einbauen.
5. Neue Matrize einbauen (darauf achten, dass die Schneidseg-
mente am Amboss anliegen).

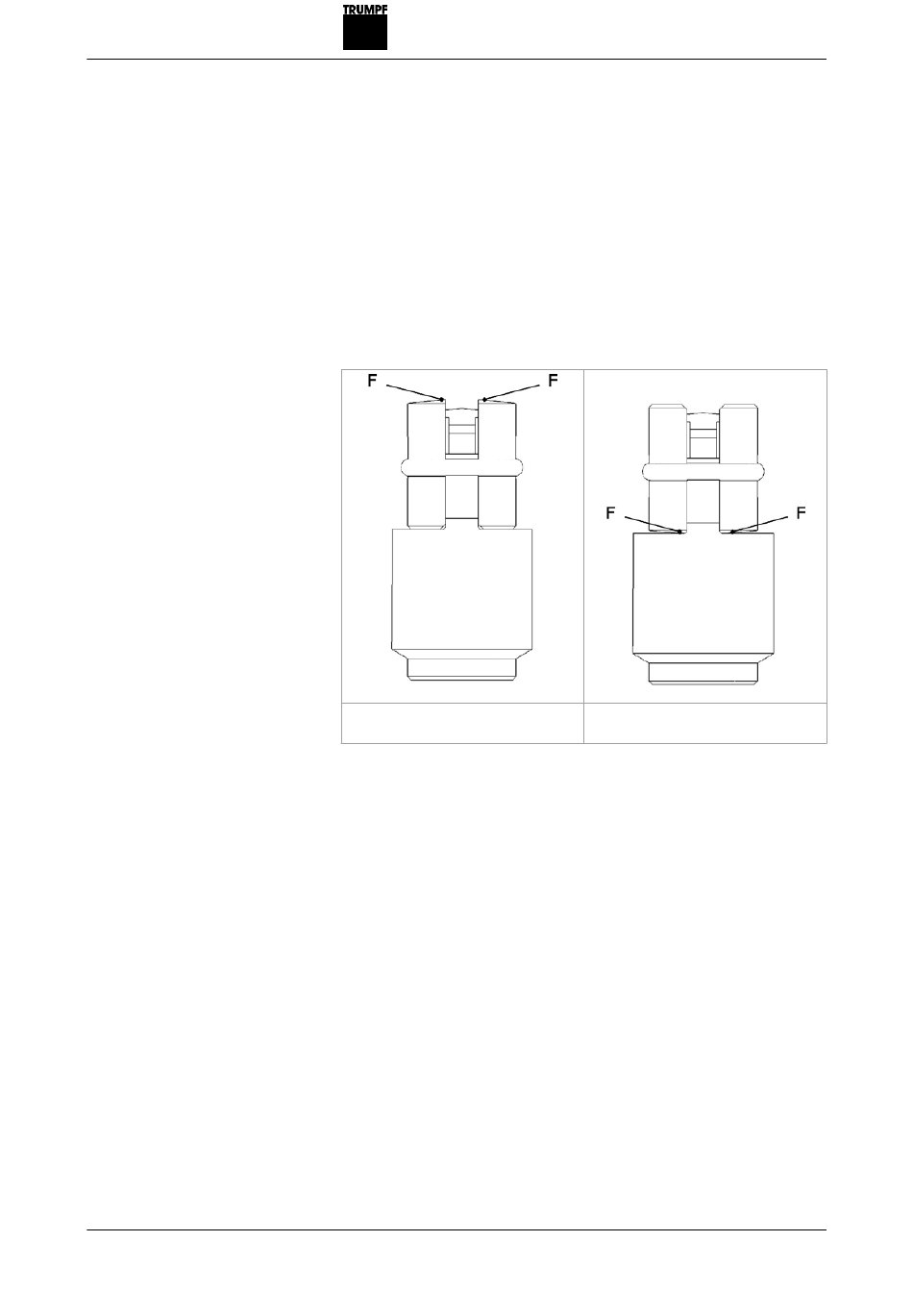

F: Schneidsegment anliegend
6. Platte (2) einbauen.
7. Schraube (3) fest anziehen.
F: Schneidsegment falsch einge-
baut
E460DE_07
Tab. 12
