Fügepunktbreite
10
Materiale fügen
■
Das dünnere Werkstück bestimmt die maximale Scherfestig-
keit des Bauteils.
−
Bei Alu und V2A mit Schmiermitteln arbeiten (Standzeit-
erhöhung).
■
Richtung des Fügepunktes kann um 90° gedreht werden
(nicht möglich, wenn "Platte für Kanal" (Bestellnummer
0243189) verwendet wird). Dafür wird die Matrize in
gewünschter Lage eingebaut und dementsprechend der
Stempel ausgerichtet.
Hinweis
Als Richtwert zur Wahl des Matrizenarms gilt die gemessene
Gesamtmaterialdicke. Es können auch mehr als 2 Werkstücke
miteinander verbunden werden. Prinzipiell gilt, dass sich die Hal-
tekraft der Fügepunkt-Verbindung verringert, je mehr Werkstücke
miteinander gefügt werden.

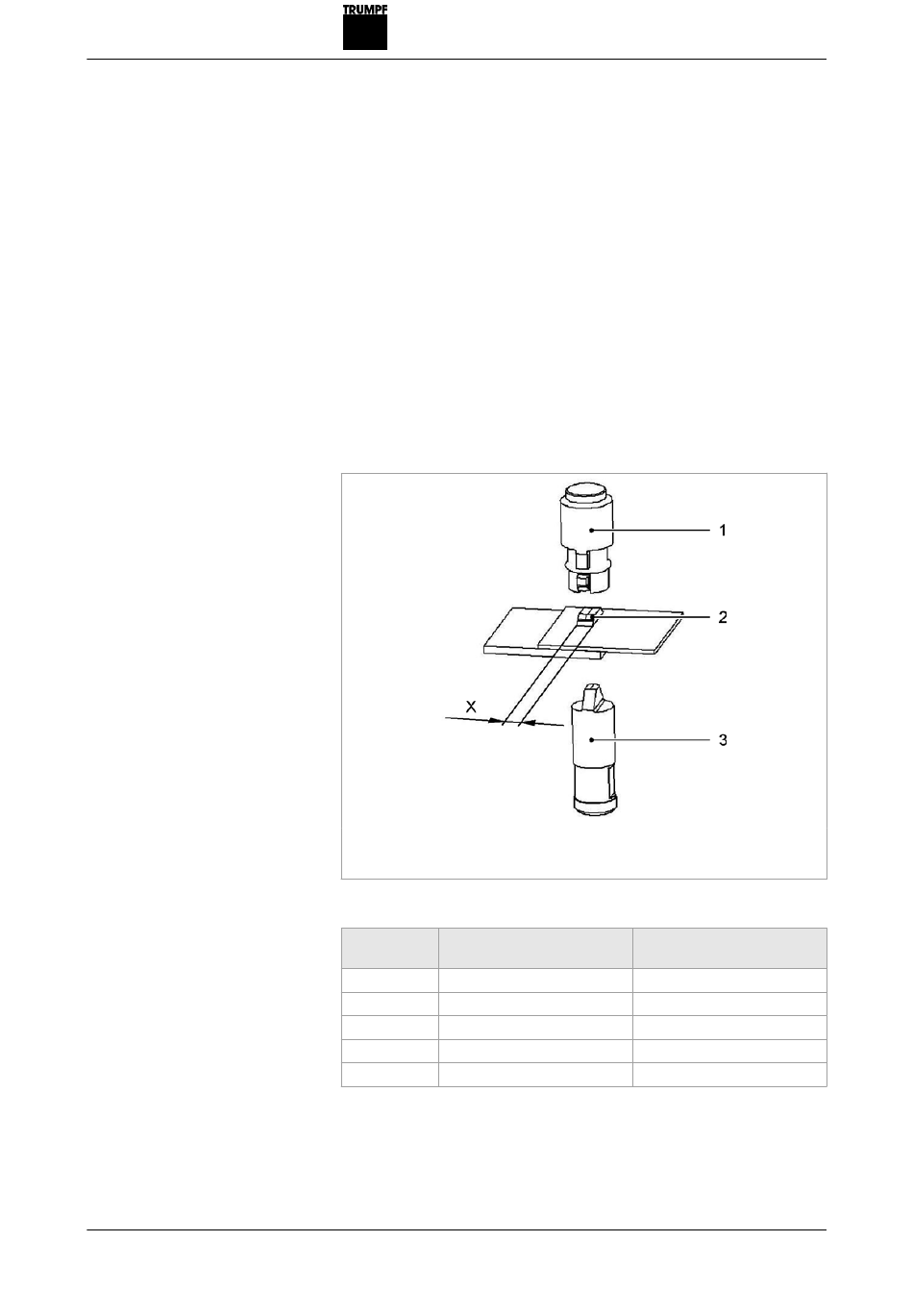

1
Matrizenseite
2
Fügepunkt
Matrize
Gesamtmaterialdicke Stahl
1
1.5 mm
2
2.0 mm
2+
2.5 mm
3-
3.0 mm
3
3.5 mm
3
Stempelseite
X
Fügepunktbreite (= Kontrollmaß)
Fig. 50428
Kontrollmaß Fügepunkt-
breite
4.0 - 4.5 mm
3.5 - 4.5 mm
3.4 - 4.5 mm
3.8 - 4.5 mm
3.6 - 4.5 mm
E460DE_07
Tab. 3
