22
Bedienung
4.3
Drehkranz (Option)
Mit Hilfe der Zusatzeinrichtung "Drehkranz" (Bestellnummer
0976671) kann die Maschine in jede gewünschte Bearbeitungs-
position geschwenkt werden. Mit der Verwendung des Drehkran-
zes wird der Maschinenbediener entlastet.
Die Aufhängung des Drehkranzes erfolgt über eine Öse
(Gesamtgewicht der Maschine TruTool TF 350 mit Drehkranz
beträgt 15 kg).
Ein optimales Handling wird durch den Einsatz eines Balancers
erreicht.
1
Platte
2
Schraube

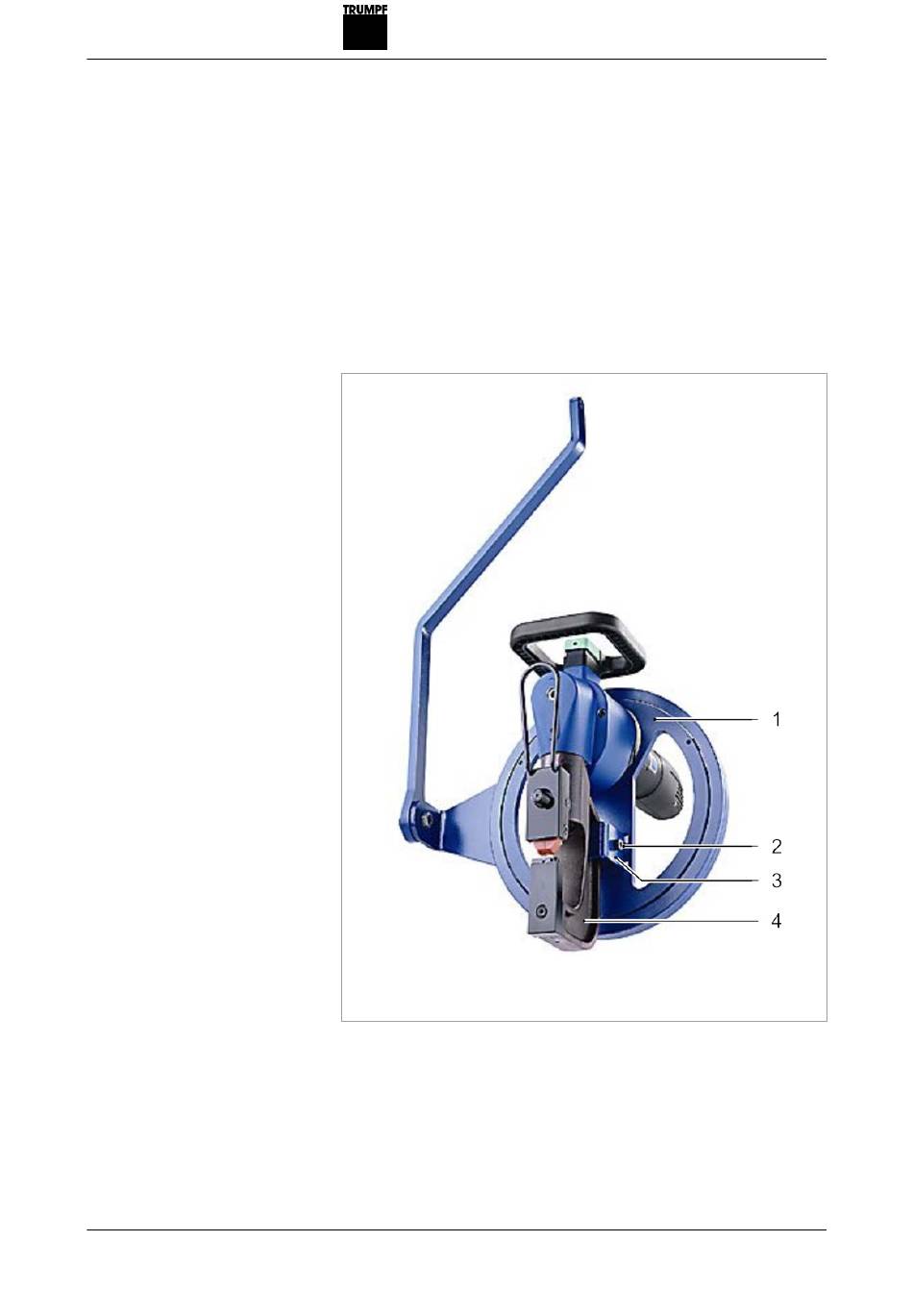

TruTool TF 350 mit montiertem Drehkranz
1. Maschine in der Platte (1) über die Zentrierbohrung ausrich-
ten.
2. Maschine am Werkzeugträger (4) in den Spannbügel (3)
klemmen und die Schraube (2) anziehen.
3
Spannbügel
4
Werkzeugträger
Fig. 50438
E460DE_07
