Maximal übertragbare
Scherkraft
Symbol
Name
Betriebsanleitung lesen
Schutzklasse II
Wechselstrom
V
Volt
A
Ampere
Hz
Hertz
W
Watt
mm
Millimeter
12
Symbole
F
Bruchlast in N
S
Einzelmaterialdicke in mm

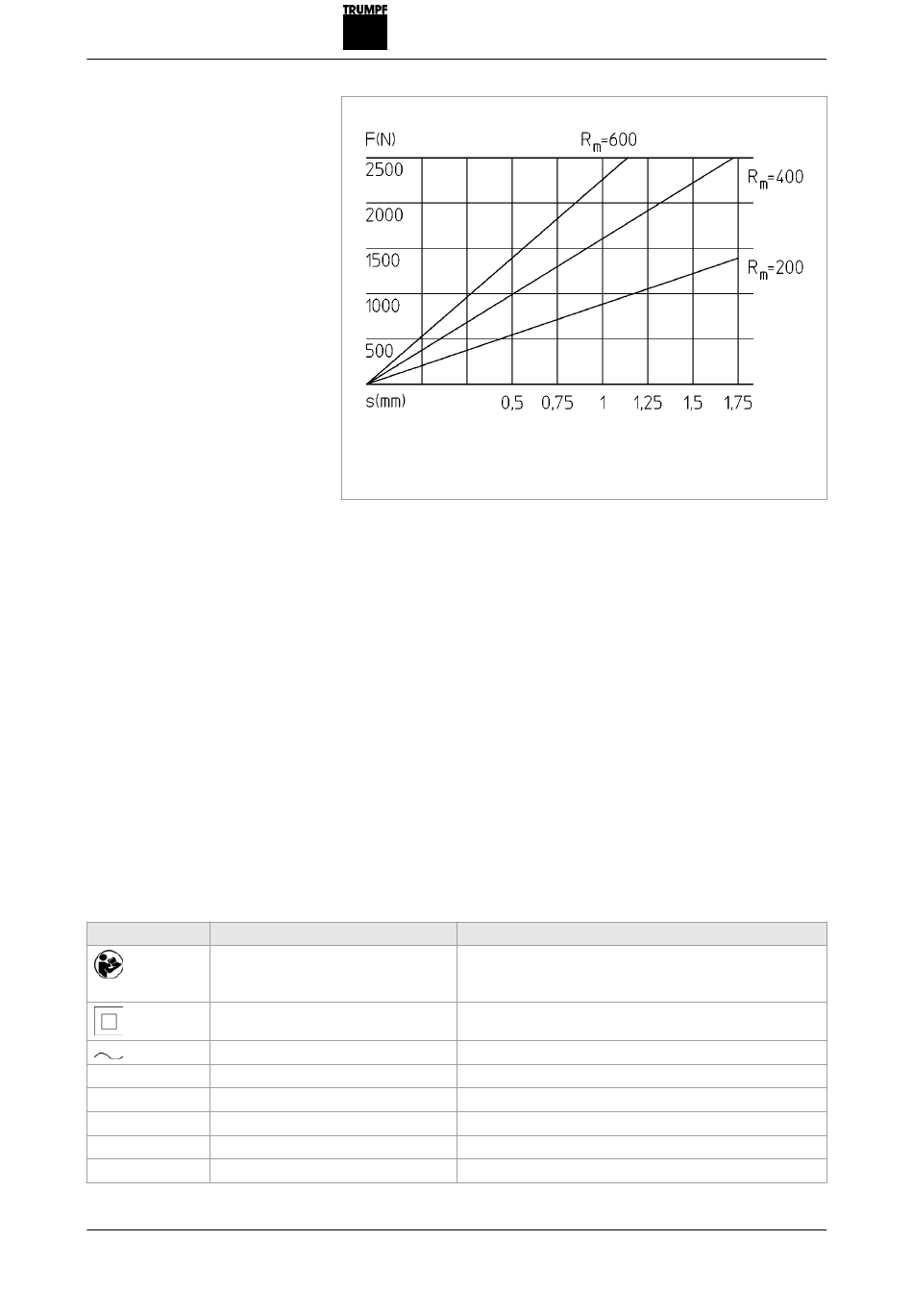

Max. übertragbare Scherkräfte "Quer" in Abhängigkeit der
Materialdicke und der Zugfestigkeit des Materiales
Eine maximale Scherfestigkeit wird erreicht beim Fügen von 2
Materialen, die beide:
■
die gleiche Materialfestigkeit besitzen.
■
die gleiche Materialdicke besitzen.
2.5
Symbole
Hinweis
Die nachfolgenden Symbole sind für das Lesen und Verstehen
der Betriebsanleitung von Bedeutung. Die richtige Interpretation
der Symbole hilft Ihnen, die Maschine besser und sicherer zu
bedienen.
Erklärung
Vor Inbetriebnahme der Maschine die Betriebsanleitung
und Sicherheitshinweise vollständig lesen. Die darin
enthaltenen Anweisungen strikt befolgen.
Kennzeichnet ein doppelt isoliertes Werkzeug.
Typ oder Eigenschaft des Stroms
Spannung
Strom, Stromaufnahme
Frequenz (Schwingungen pro Sekunde)
Leistung, Leistungsaufnahme
Abmessungen z. B.: Materialdicke, Fasenlänge
Rm Zugfestigkeit des Materiales in
N/mm²
Fig. 50430
E460DE_07
