Werkzeug wechseln
Werkzeugaufnahme reinigen
1
Federelement (Kipparm)
(0249303)
2
Tellerfeder (0030678)
Werkzeugaufnahme
1. Werkzeugaufnahme reinigen.
2. Auf Beschädigung überprüfen.
3. Aufnahmebolzen mit Schmierfett "G1" (Bestellnummer
344969) schmieren.

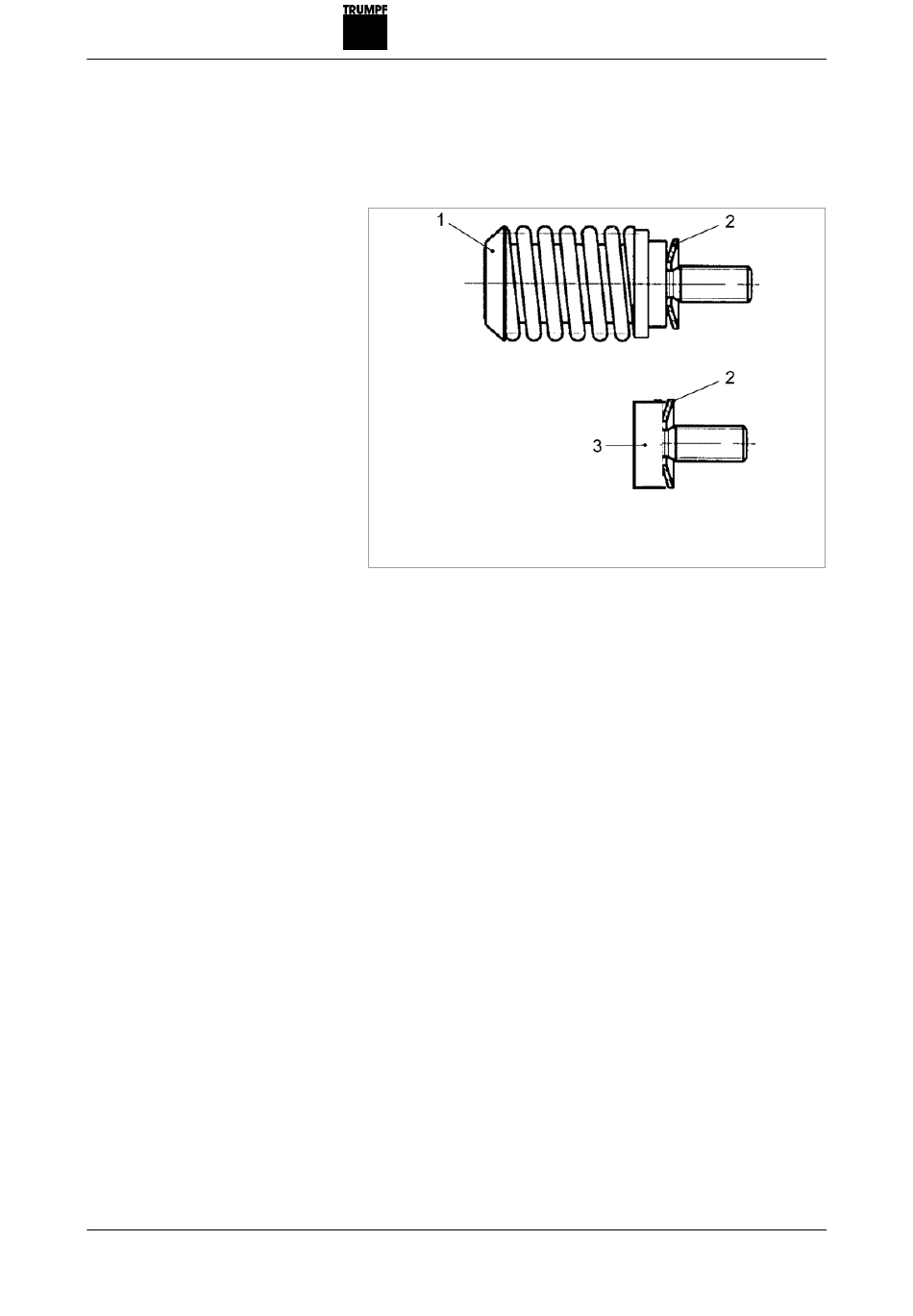

4. Die Tellerfeder (2) auf die Schraube (3) / das Federelement
(1) nach Bild montieren.
5. Werkzeugarm auf Bolzen aufstecken.
6. Schraube (3) / Federelement (1) festziehen.
3
Schraube (fester Arm)
(0111976)
Werkzeug wechseln
Fig. 64014
