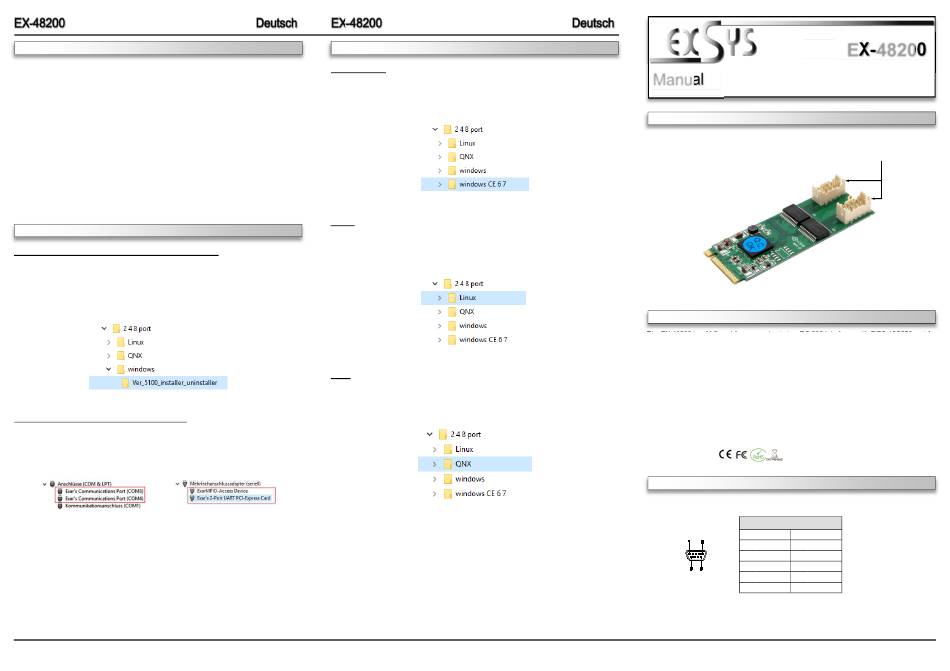

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-48200 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfer-
nen Sie vorsichtig das Gehäuse.
3.
Verbinden Sie nun die zwei seriellen Flachbandkabel an die 10 Pin Floppy Anschlüsse auf
der EX-48200.
4.
Suchen Sie jetzt einen freien M.2 NGFF Steckplatz und stecken Sie die EX-48200 vor-
sichtig in den ausgewählten Steckplatz ein. Beachten Sie, das die EX-48200 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows 200x/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
Windows erkennt beim Start einen neuen „Serieller PCI-Anschluss". Legen Sie nun die
Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und dann starten Sie den Installer
„xr17v35x_win_single_installer" welches sich im Ordner „Ver_5100_installer_uninstaller"
befindet (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die
Installation ab:
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „Mehrfachanschlussadapter (seriell)" folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-48200 richtig installiert.
2
TREIBER INSTALLATION
Windows CE
Windows erkennt beim Start einen neuen „Serieller PCI-Anschluss". Legen Sie nun die
Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und verwenden Sie die Treiber
welche sich im Ordner „windows CE 6 7" befinden (siehe Abbildung):
Linux
Linux erkennt beim Start einen neuen „Serieller PCI-Anschluss". Legen Sie nun die Treiber
CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und verwenden Sie die Treiber welche sich
im Ordner „Linux" befinden (siehe Abbildung):
QNX
Das System erkennt beim Start einen neuen „Serieller PCI-Anschluss". Legen Sie nun die
Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und verwenden Sie die Treiber
welche sich im Ordner „QNX" befinden (siehe Abbildung):
3
Manual
Vers. 1.0 / 20.02.19
LAYOUT
COM1&COM2: 2x 10 Pin Floppy Connector for
DESCRIPTION & TECHNICAL INFORMATION
The EX-48200 is a M.2 card for conversion to two RS-232 interfaces with FIFO 16C550 port for
the connection of high speed serial RS-232 peripheral devices (e.g. Modem, Plotter etc.). The
EX-48200 design utilizes the 16C550 UART which incorporates the latest in high speed inter-
face technology. In combination with the fast Exar chipset it provides a secure and very high
data transfer on each single port. It uses data transfer rates up to 921.6 KBaud/s for each
connected serial device! It support M.2 NGFF Slot with A-Key. It is not possible to change the
address or IRQ settings manually because they will be obtained automatically by the system
BIOS and operating system.
Compatibility:
M.2 NGFF with A-Key
Operating Systems:
Windows 200x/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ QNX 6.0
Connectors:
2x 9 Pin Serial RS-232 Connector
Extent of delivery:
EX-48200, 2x Ribbon Cable, Driver CD, Manual
Certificates:
CONNECTORS
DB 9M
9 Pin Serial RS-232 Connector
Pin
Signal
Pin
Signal
1
DCD
6
DSR
2
RXD
7
RTS
3
TXD
8
CTS
4
DTR
9
RI
5
GND
4
EX-48200
