6.5.10
ETHERNET
8019316/17LE/2020-05-13 | SICK
Irrtümer und Änderungen vorbehalten
3
4
5
2
1

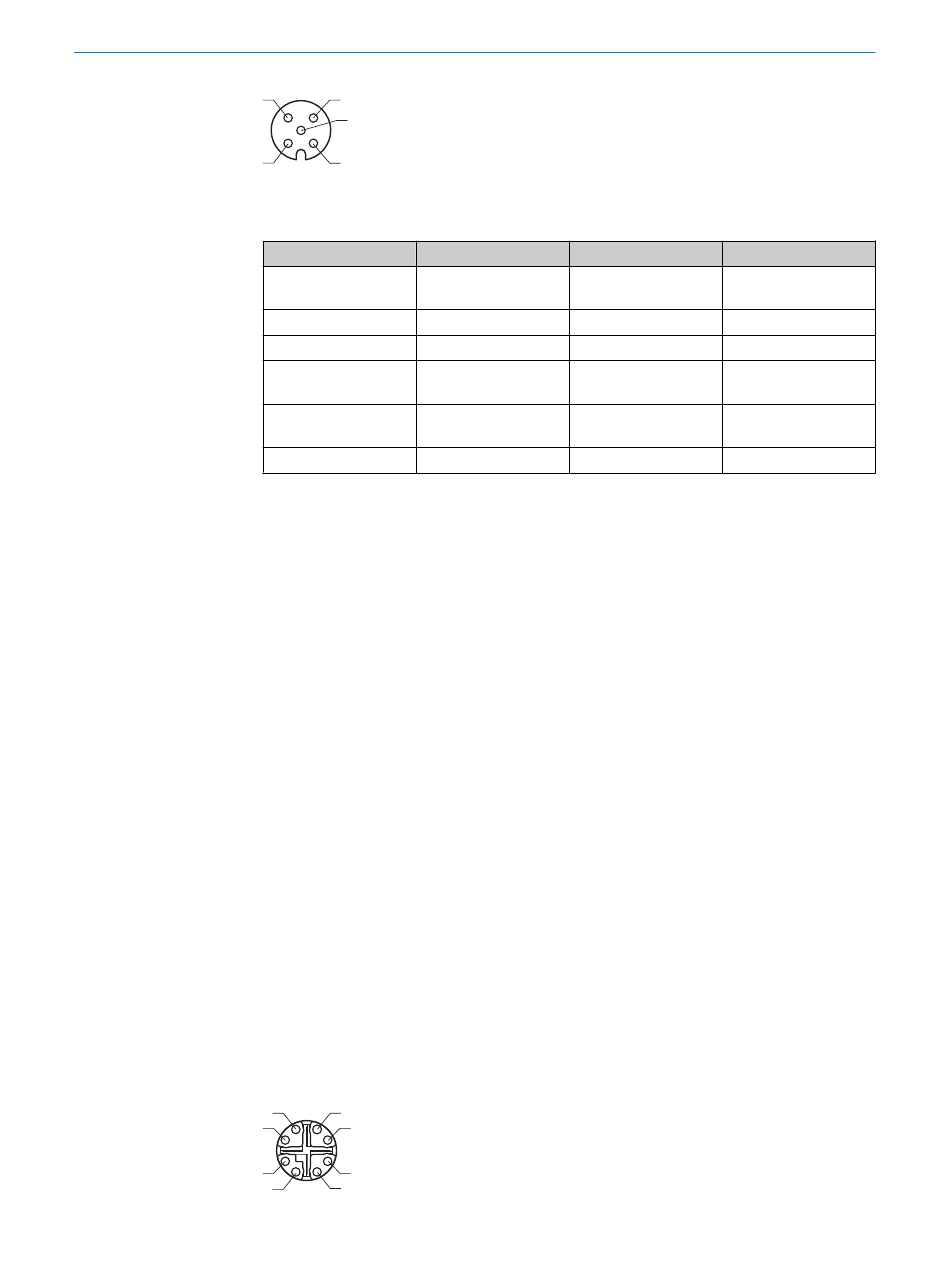

Abbildung 15: Pin-Belegung Sensor 5-8, M12 - 5 Pol A-kodiert, female
Tabelle 10: SENSOR 5-8 Anschlüsse
Pin
Signal
1
+24 V
2
Input 3
3
GND
4
Input 1 / Output 1
5
Input 2 / Output 2
Gehäuse
–
Weitere Hinweise:
•
Digital-Eingänge und -Ausgänge nur schaltbar, wenn Versorgungsspannung an Pin
1 aktiviert ist oder alternativ +24 V von außen an Pin 1 angelegt sind. In beiden
Fällen wird eine Masseverbindung an Pin 3 benötigt.
•
Digital-Ausgänge:
Max. Output 100 mA
°
Logikpegel Ausgang High min.: VCC - 3 V
°
Logikpegel Ausgang Low max.: 3 V
°
Push-Pull Schaltung
°
Max. Ausgabefrequenz IO: 30 kHz
°
•
Digital-Eingänge:
Logikpegel Eingang High min.: 12 V
°
Logikpegel Eingang Low max.: 4 V
°
Max. Eingangsfrequenz Input 3: 10 kHz
°
Max. Eingangsfrequenz IO: 30 kHz
°
•
Max. 2,5 A Output für Versorgungsspannungsanschlüsse S5 bis S8 (LPS-konform).
Für die Peripheriestromversorgung müssen beide Spannungsversorgungsstränge
von POWER MAIN an 24 V angeschlossen werden.
•
HTL Encoder verwenden Push-Pull Schaltungen und können damit über die Digital-
Eingänge verbunden werden.
Empfehlung bei Verwendung von S5 bis S8 für Beleuchtung:
Kurze Blitzzeiten können über zwei alternative Modi erzielt werden:
1.
Power Strobe Mode: unter Verwendung der API "Connector.Power.Gate" (s. API
Dokumentation)
2.
Signal Strobe Mode: unter Verwendung von Pin 4 oder Pin 5 als Schaltausgangssi‐
gnal bei konstanter Versorgungsspannung auf Pin 1 (nur für Beleuchtungen mit
Signal Strobe).
4
5
3
6
2
7
1
8
Abbildung 16: Pin-Belegung Ethernet, M12 - 8 Pol X-kodiert, female
ELEKTRISCHE INSTALLATION
Funktion
Werkszustand
Versorgungsspannung
Deaktiviert
Peripherie, schaltbar
Digital-Eingang
–
Ground (Masse)
–
Konfigurierbarer Digi‐
Alle IO-Anschlüsse als
tal-Eingang/-ausgang
Eingänge konfiguriert
Konfigurierbarer Digi‐
Alle IO-Anschlüsse als
tal-Eingang/-ausgang
Eingänge konfiguriert
Schirm
–
