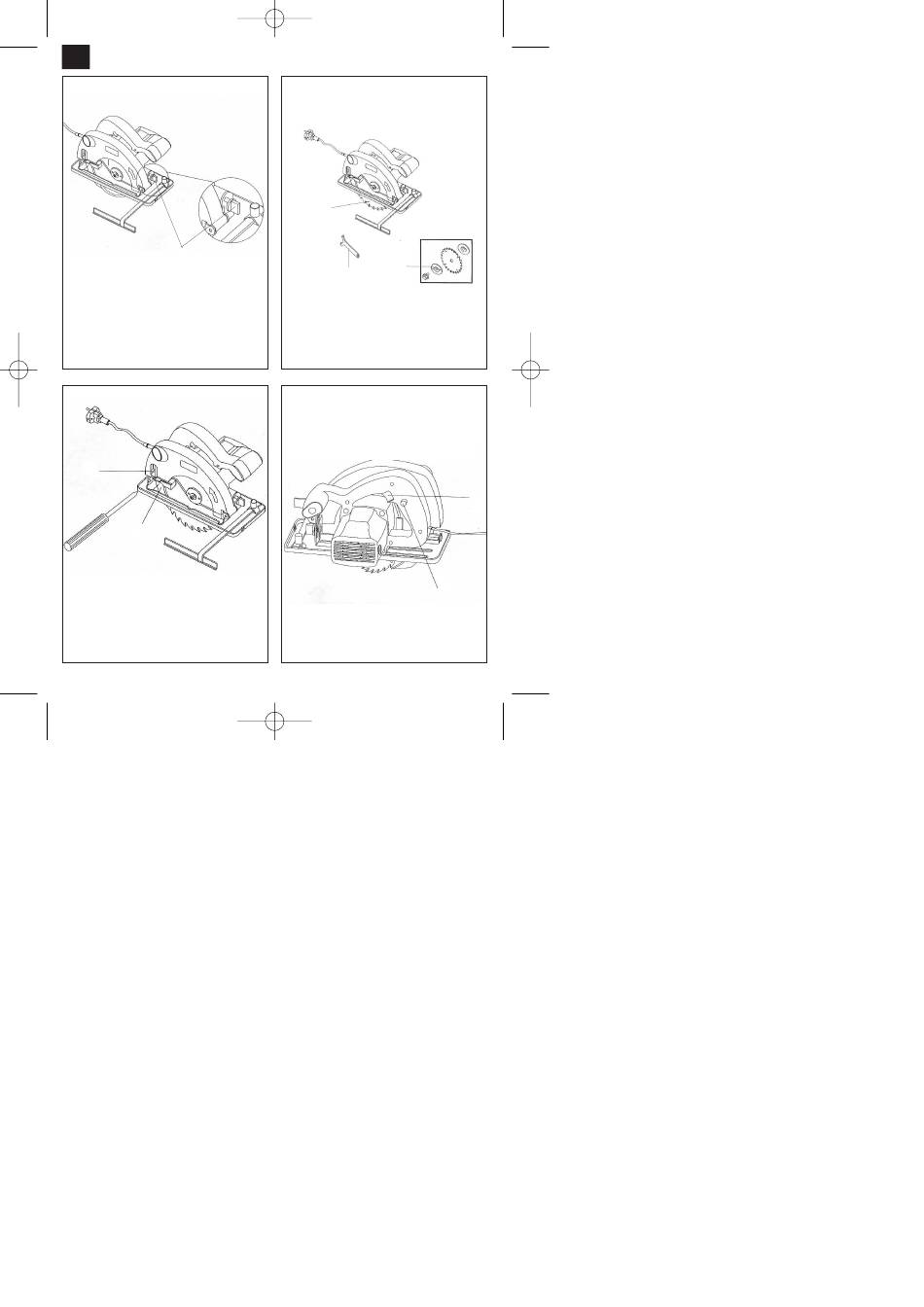

Przestawianie płozy piły (cięcie skośne)
1. Zwolnić śruby ustalające 1.
2. Płozę ręcznej piły tarczowej nastawić na
pożądany kąt w zakresie 0 - 45˚.
3. Dokręcić mocno śruby ustalające 1.
1
2
Zamontowanie klina rozdzielnika
1. Poluzować wkręty z łbem z rowkiem krzyżowym 1 i wyjąć je.
2. Klin rozdzielnik 2 wyciągnąć do dołu.
3. Montaż przeprowadzić w odwrotnej kolejności.
8
14:05 Uhr
Seite 8
Załączanie
Uwaga!
Przed wszelkimi pracami przy
Przed naciśnięciem wyłącznika
pile należy wyciągnąć wtyczkę
załączenia piły tarczowej należy
z gniazdka sieciowego!
upewnić się, że brzeszczot piły
jest prawidłowo zamontowany,
wszystkie ruchome części piły
lekko chodzą, a śruby mocujące
są mocno dokręcone.
1
4
2
Wymiana brzeszczotu piły
1. Otworzyć osłonę wahadłową 1 i przytrzymać.
2. Za pomocą klucza czołowego 2 zakontrować brzeszczot.
3. Włożyć klucz nasadowy i odkręcić śrubę.
4. Wyjąć do dołu kołnierz 4 i brzeszczot piły.
5. Oczyścić kołnierz, założyć nowy brzeszczot piły, zwrócić
uwagę na kierunek obrotów ruchu (patrz strzałka na
pokrywie ochronnej).
6. Dokręcić mocno śruby, zwrócić uwagę na ruch obrotowy
bez bicia.
Załączanie - Wyłączanie
Załączanie: Nacisnąć jednocześnie guzik blokady 3 i przycisk 4.
Wyłączanie: Zwolnić guzik blokady i przycisk.
