Balluff Light Array
4
Bedienung und Auswahl der Messmodi (Fortsetzung)
Werte automatisch bestimmen:
– Nach Aufruf des Menüpunktes Objects blinkt der
Status des ersten Objektes.
1. Mit den Pfeiltasten T für Teach (Einlernen) wählen
2. Objekt im Lichtband positionieren.
3. Mit OK bestätigen.
– Bei erfolgreichem Teach wird „+" als Status und der
eingelernte Wert angezeigt. Die Objektnummer oben
rechts im Display ändert sich von 7 (unbekanntes
Objekt) auf die gerade eingelernte Objektnummer. Der
Wert wird automatisch gespeichert.
– Der Cursor (blinkende Stelle) springt zum zweiten
Objekt.
4. Prozedur solange wiederholen, bis alle gewünschten
Objekte eingelernt sind.
– Mit OK kann ein Objekt übersprungen werden.
– Mit C kann man wieder in die übergeordnete Menü-
ebene (Digital outputs) zurückspringen.
Werte manuell eingeben:
1. Sooft OK drücken, bis der einzustellende Wert blinkt.
Die Cursorposition durchläuft zuerst alle sechs
Status-Felder bevor sie zum Wert des ersten
Objekts wechselt.
2. Mit den Pfeiltasten den Wert einstellen
(in 0,1-mm-Schritten)
3. Mit OK bestätigen
– Der Status wird automatisch auf + (Objektnummer
benutzt) gesetzt.
Zum Deaktivieren eines Objektes setzt man
Status auf „-". Der Teach-Wert wird nicht mehr
angezeigt, bleibt aber intern gespeichert.
Die Werte bleiben auch nach dem Ausschalten
des Gerätes oder nach einer Signalnormierung
(Device settings → Normalize) erhalten. Sie
werden nur bei Device settings → RESET
settings gelöscht.
Die eingelernten Objekte gelten nur für erken-
nende Modi, nicht für zählende Modi. Einge-
lernte Objekte bleiben aber gespeichert, wenn
man auf einen zählenden Modus (Count Obj.
oder Count Slit) umschaltet und stehen nach
einer neuerlichen Umschaltung auf einen erken-
nenden Modus unverändert wieder zur Verfü-
gung.
4.4.4 Zählende Modi
Alternativ zur Objekterkennung kann das BLA auch die
Anzahl der gleichzeitig im Lichtband befindlichen Objekte
bestimmen. Es können bis zu 63 Objekte gezählt werden.
Es kann entweder die Anzahl der Objekte (definiert über
ihren Außendurchmesser) oder die der Schlitze (definiert
über ihren Innendurchmesser/Schlitzbreite) im Lichtband
bestimmt werden. Dazu ist unter Digital Outputs im
12 deutsch
Unterpunkt Object mode entweder Count Obj. oder
Count Slit auszuwählen. Der ausgewählte Modus wird in
der Messwertanzeige unter DO (Digital outputs) mit CO
bzw. CS angezeigt.

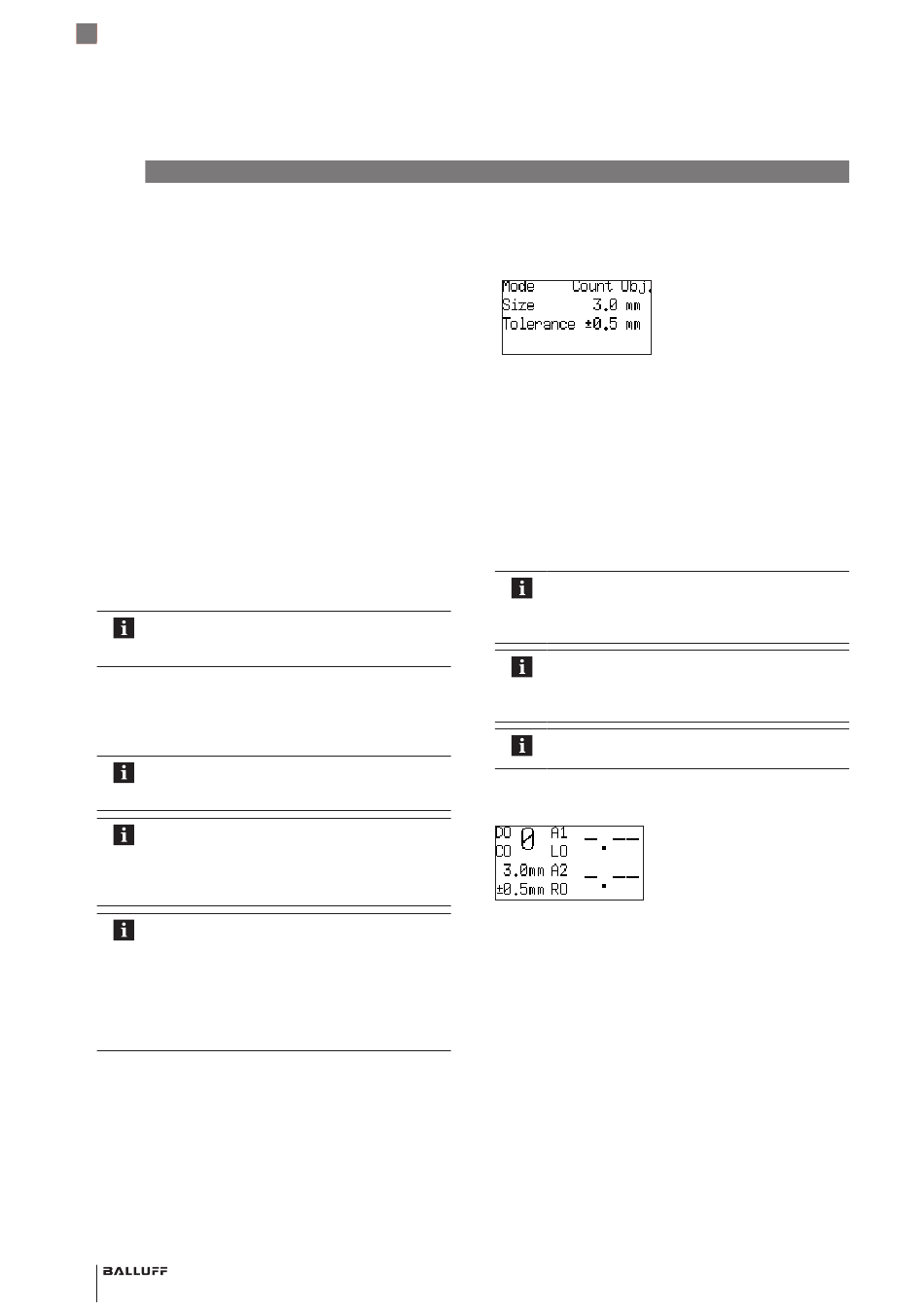

Bild 4-9: Einstellungsbeispiel: Bei dieser Einstellung wird die Anzahl
der Objekte mit Durchmesser 3,0 ±0,5 mm ausgegeben.
Objekte außerhalb der Toleranz werden ignoriert.
Als Parameter sind Objektdurchmesser bzw. Schlitzbreite
(Size) und die gewünschte Toleranz einstellbar.
Es werden dann nur Objekte gezählt, die die eingestellte
Größenbedingung erfüllen.
Falls alle Objekte unabhängig von ihrer Größe erfasst
werden sollten, so lässt man Size und Tolerance frei (- -).
In der Messwertanzeige wird dies mit der Anzeige "All"
statt eines eingestellten Zahlenwertes signalisiert.
Bei der Voreinstellung „- -" für beide Parameter
Size und Tolerance wird die Anzahl aller
Objekte unabhängig von ihrer Größe ausgege-
ben.
Die Werte für Size und Tolerance im Zählmo-
dus müssen manuell mit den Pfeiltasten einge-
stellt werden. Sie können nicht über Object
teach automatisch bestimmt werden.
Die unter Object teach eingelernten Werte
werden in Zählmodus ignoriert.
Eine eingestellte Toleranz wird auch in der Messwertan-
zeige angezeigt:
Bild 4-10: Messwertanzeige: Einstellungsbeispiel Count Objects (CO)
mit Zählung der Objekte mit Durchmesser 3,0 mm
±0,5 mm.
4.5 Messfeld einschränken (Blanking)
Damit kann die Größe des Messfeldes manuell einge-
schränkt werden. Dadurch können störende Objekte
ausgeblendet werden. Für den rechten und linken Rand
kann jeweils ein Bereich in 0,1-mm-Schritten festgelegt
werden, der vom Sensor ignoriert wird. Mit Blanking OFF
kann die Ausblendung deaktiviert werden. Die eingestellten
Werte bleiben gespeichert. Mit Blanking ON wird die
Ausblendung wieder aktiviert.
Der Nullpunkt für Positionsmessungen bleibt dabei unver-
ändert. Es wird also immer vom Rand des Lichtbandes
und nicht vom Rand des ausgeblendeten Bereichs gemes-
sen.
Falls sich die auszublendenden Bereiche überlappen, so
