BLA 50A-002-S4
BLA 50A-002-S4
Balluff Light Array
4
Bedienung und Auswahl der Messmodi (Fortsetzung)
4.2
Menüstruktur
Wenn im Display die Messwert-Anzeige sichtbar ist,
erreicht man durch Drücken der OK (Enter)-Taste das
Hauptmenü. Dieses bietet drei Unterpunkte (Output set-
tings, Device settings, Lock), die Zugriff auf alle Funktionen
ermöglichen.

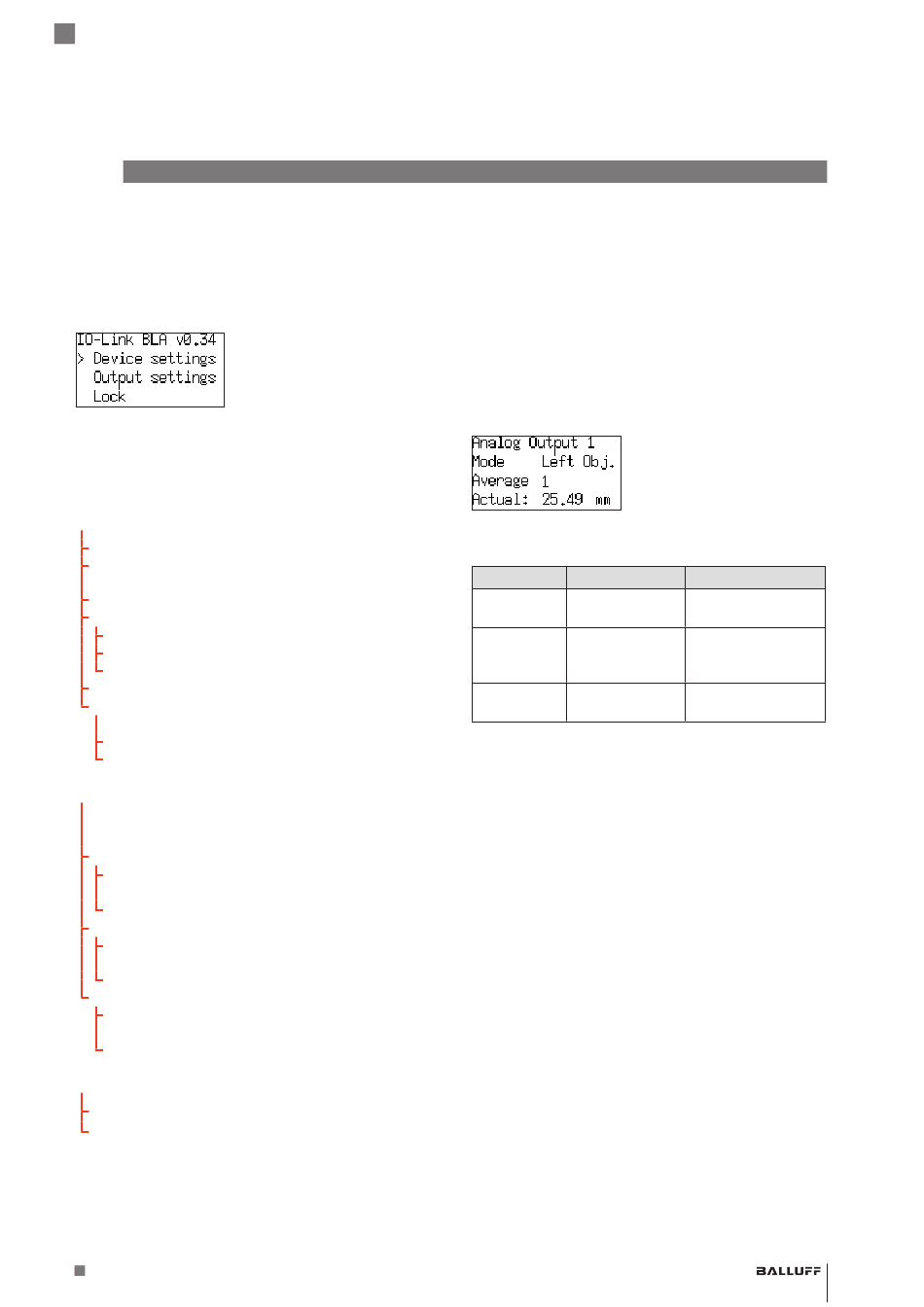

Bild 4-2:
Hauptmenü mit Anzeige der Geräte-Version
Übersicht über die komplette Menüstruktur:
Device settings Geräteeinstellungen
Normalize
Signalnormierung
Info
Statusinformation (Intensität, Fremd-
licht)
Live
Livebild (Monitor)
Display
Displayeinstellungen ändern
SleepTime
Display ausschalten
Rotation
Anzeige drehen
Contrast
Kontrast/Helligkeit ändern
Blanking
Messfeld einschränken
Default settings
Auf Werkseinstellungen zurück-
setzten
back to settings zurück zum Hauptmenü
RESET settings Reset
Output settings Konfiguration der Messmodi und
Ausgänge (Analog,Digital, Objekter-
kennung)
Analog output 1
Analogausgang 1
Mode
Messmodus: Kante, Durchmes-
ser,...
Average
Mittelwertbildung
Analog output 2
Analogausgang 2
Mode
Messmodus: Kante, Durchmes-
ser,...
Average
Mittelwertbildung
Digital outputs
Digitalausgänge
Object mode
Messmodus: Kante, Durchmesser,
Objekte zählen,...
Object teach
Objekte einlernen
Lock
Bedienung sperren
lock
Einstellungsebenen verriegeln
unlock
Einstellungen editierbar
www.balluff.com
4.3
Konfiguration der Analogausgänge
Beide Analogausgänge können unabhängig voneinander
konfiguriert werden. Die Einstellmöglichkeiten sind für
beide Ausgänge gleich.
Die werksseitige Voreinstellung ist Ausgabe der linken
Kantenposition (Left Obj.) am Ausgang A1 und Ausgabe
der rechten Kantenposition (Right Obj.) am Ausgang A2.
„Rechts" und „Links" ist dabei wie am Empfängergehäuse
angezeichnet.
Unter dem Menüpunkt Analog output 1 bzw. 2 werden die
Analogausgänge konfiguriert. Die Einstellmöglichkeiten
sind für beide Ausgänge gleich.
Bild 4-3:
Konfiguration des Analogausgangs 1
Menüpunkt
Mögliche Werte Funktion
Mode
siehe unten
Average
1... 1024
Actual
(nicht editierbar)
Zur Änderung des Messmodus wird mit den Pfeiltasten der
gewünschte Modus ausgewählt und mit OK bestätigt.
Unter Average kann eine Mittelwertbilbung (gleitendes
arithmetisches Mittel) über die ausgewählte Anzahl Mess-
Zyklen (1... 1024) eingestellt werden. Bei "1" erfolgt keine
Mittelwertbildung. Nach dieser Bestätigung wird unter
Actual der im gewählten Modus ermittelte momentane
Wert angezeigt.
Die beiden Analogwerte werden über die IO-Link Prozeß-
daten ausgegeben (siehe Kap.
Auswahl Messmo-
dus (siehe unten)
Mittelwertbildung
über angegebene
Anzahl Messzyklen
Momentaner Mess-
wert
6 IO-Link
Schnittstelle)
deutsch
9
