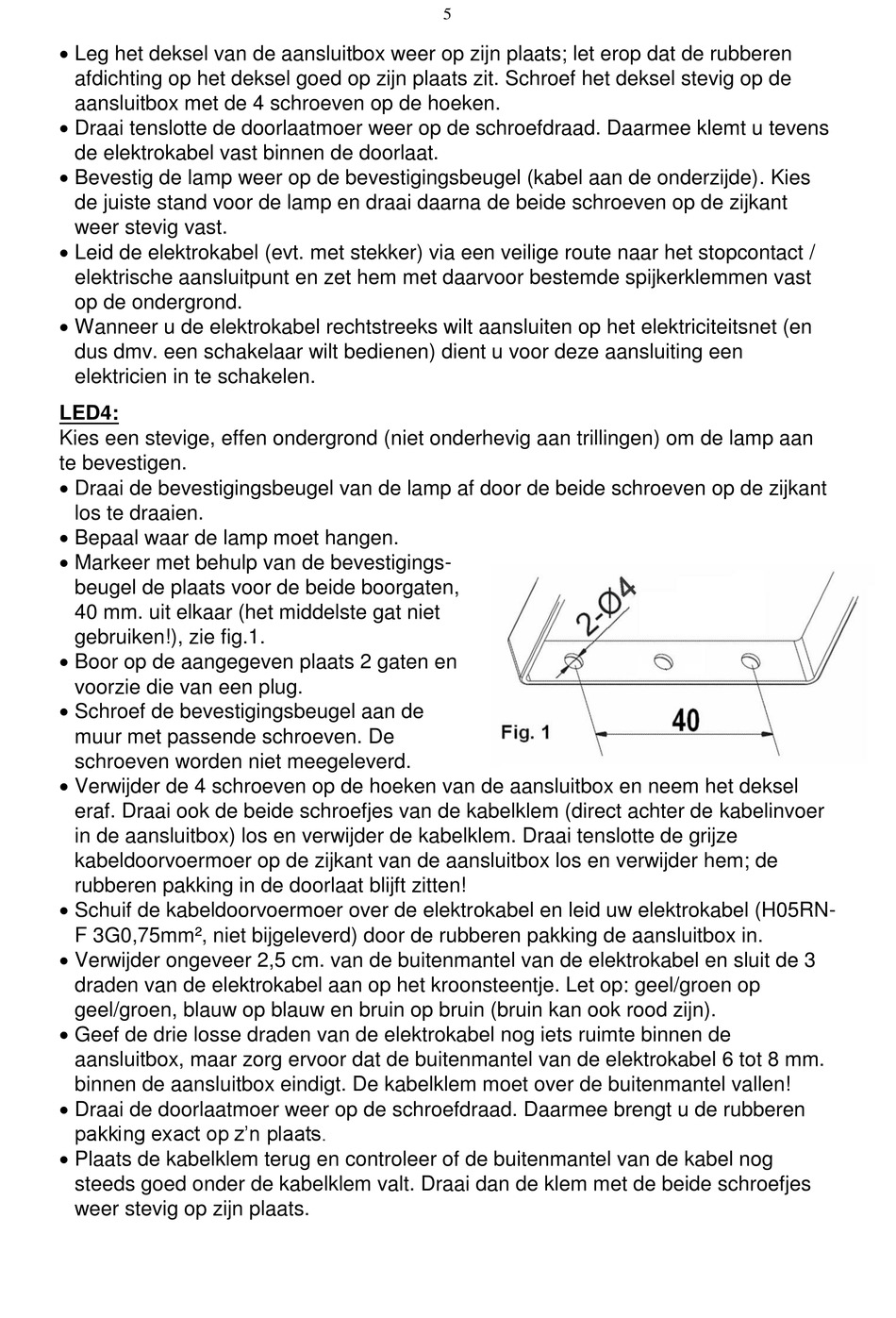

EUROM POWERLED10 Gebrauchsanweisung Seite 5

 Leg het deksel van de aansluitbox weer op zijn plaats; let erop dat de rubberen
afdichting op het deksel goed op zijn plaats zit. Schroef het deksel stevig op de
aansluitbox met de 4 schroeven op de hoeken.
 Draai tenslotte de doorlaatmoer weer op de schroefdraad. Daarmee klemt u tevens
de elektrokabel vast binnen de doorlaat.
 Bevestig de lamp weer op de bevestigingsbeugel (kabel aan de onderzijde). Kies
de juiste stand voor de lamp en draai daarna de beide schroeven op de zijkant
weer stevig vast.
 Leid de elektrokabel (evt. met stekker) via een veilige route naar het stopcontact /
elektrische aansluitpunt en zet hem met daarvoor bestemde spijkerklemmen vast
op de ondergrond.
 Wanneer u de elektrokabel rechtstreeks wilt aansluiten op het elektriciteitsnet (en
dus dmv. een schakelaar wilt bedienen) dient u voor deze aansluiting een
elektricien in te schakelen.
LED4:
Kies een stevige, effen ondergrond (niet onderhevig aan trillingen) om de lamp aan
te bevestigen.
 Draai de bevestigingsbeugel van de lamp af door de beide schroeven op de zijkant
los te draaien.
 Bepaal waar de lamp moet hangen.
 Markeer met behulp van de bevestigings-
beugel de plaats voor de beide boorgaten,
40 mm. uit elkaar (het middelste gat niet
gebruiken!), zie fig.1.
 Boor op de aangegeven plaats 2 gaten en
voorzie die van een plug.
 Schroef de bevestigingsbeugel aan de
muur met passende schroeven. De
schroeven worden niet meegeleverd.
 Verwijder de 4 schroeven op de hoeken van de aansluitbox en neem het deksel
eraf. Draai ook de beide schroefjes van de kabelklem (direct achter de kabelinvoer
in de aansluitbox) los en verwijder de kabelklem. Draai tenslotte de grijze
kabeldoorvoermoer op de zijkant van de aansluitbox los en verwijder hem; de
rubberen pakking in de doorlaat blijft zitten!
 Schuif de kabeldoorvoermoer over de elektrokabel en leid uw elektrokabel (H05RN-
F 3G0,75mm², niet bijgeleverd) door de rubberen pakking de aansluitbox in.
 Verwijder ongeveer 2,5 cm. van de buitenmantel van de elektrokabel en sluit de 3
draden van de elektrokabel aan op het kroonsteentje. Let op: geel/groen op
geel/groen, blauw op blauw en bruin op bruin (bruin kan ook rood zijn).
 Geef de drie losse draden van de elektrokabel nog iets ruimte binnen de
aansluitbox, maar zorg ervoor dat de buitenmantel van de elektrokabel 6 tot 8 mm.
binnen de aansluitbox eindigt. De kabelklem moet over de buitenmantel vallen!
 Draai de doorlaatmoer weer op de schroefdraad. Daarmee brengt u de rubberen
pakking exact op z'n plaats.
 Plaats de kabelklem terug en controleer of de buitenmantel van de kabel nog
steeds goed onder de kabelklem valt. Draai dan de klem met de beide schroefjes
weer stevig op zijn plaats.
5
