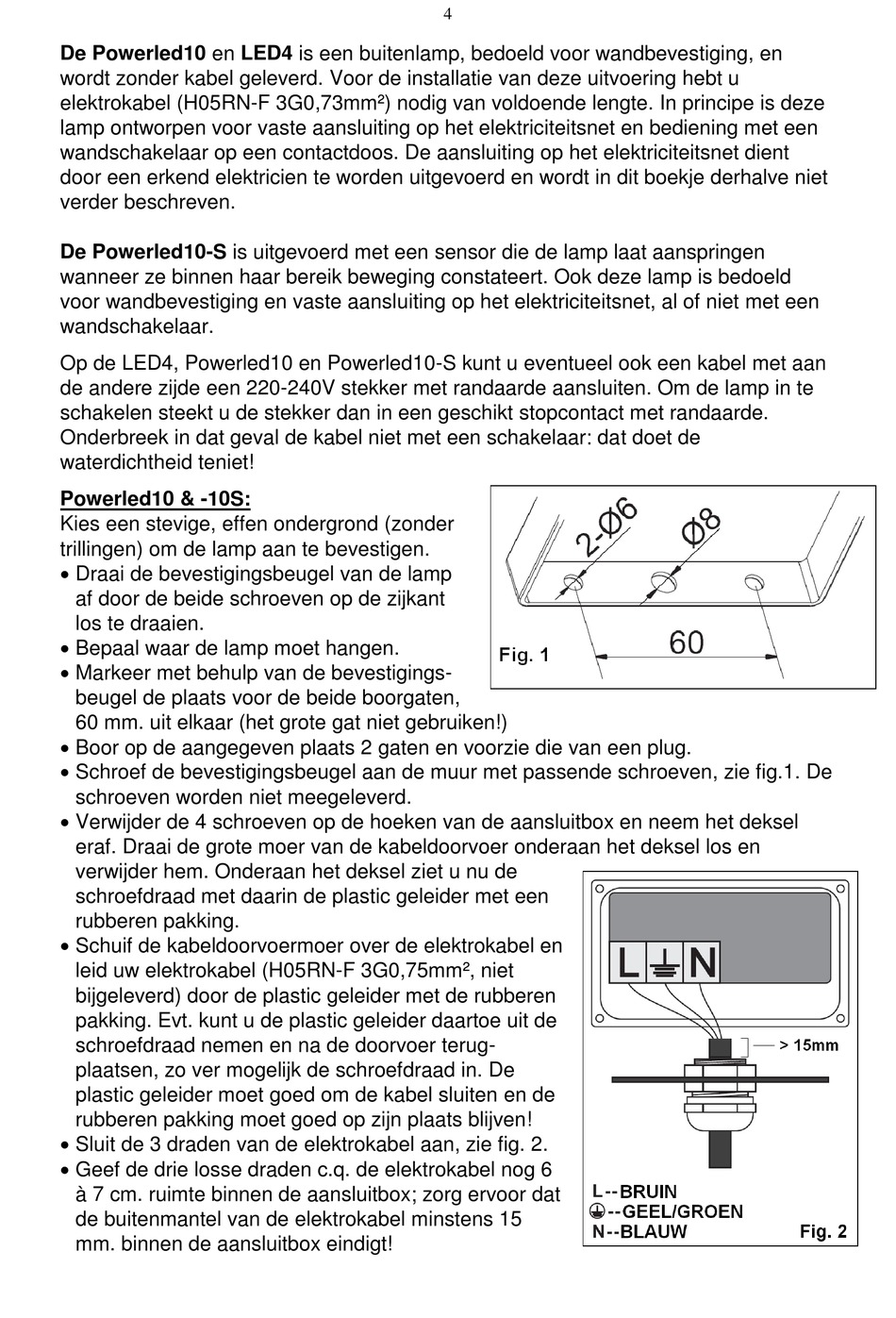

EUROM POWERLED10 Gebrauchsanweisung Seite 4

De Powerled10 en LED4 is een buitenlamp, bedoeld voor wandbevestiging, en
wordt zonder kabel geleverd. Voor de installatie van deze uitvoering hebt u
elektrokabel (H05RN-F 3G0,73mm²) nodig van voldoende lengte. In principe is deze
lamp ontworpen voor vaste aansluiting op het elektriciteitsnet en bediening met een
wandschakelaar op een contactdoos. De aansluiting op het elektriciteitsnet dient
door een erkend elektricien te worden uitgevoerd en wordt in dit boekje derhalve niet
verder beschreven.
De Powerled10-S is uitgevoerd met een sensor die de lamp laat aanspringen
wanneer ze binnen haar bereik beweging constateert. Ook deze lamp is bedoeld
voor wandbevestiging en vaste aansluiting op het elektriciteitsnet, al of niet met een
wandschakelaar.
Op de LED4, Powerled10 en Powerled10-S kunt u eventueel ook een kabel met aan
de andere zijde een 220-240V stekker met randaarde aansluiten. Om de lamp in te
schakelen steekt u de stekker dan in een geschikt stopcontact met randaarde.
Onderbreek in dat geval de kabel niet met een schakelaar: dat doet de
waterdichtheid teniet!
Powerled10 & -10S:
Kies een stevige, effen ondergrond (zonder
trillingen) om de lamp aan te bevestigen.
 Draai de bevestigingsbeugel van de lamp
af door de beide schroeven op de zijkant
los te draaien.
 Bepaal waar de lamp moet hangen.
 Markeer met behulp van de bevestigings-
beugel de plaats voor de beide boorgaten,
60 mm. uit elkaar (het grote gat niet gebruiken!)
 Boor op de aangegeven plaats 2 gaten en voorzie die van een plug.
 Schroef de bevestigingsbeugel aan de muur met passende schroeven, zie fig.1. De
schroeven worden niet meegeleverd.
 Verwijder de 4 schroeven op de hoeken van de aansluitbox en neem het deksel
eraf. Draai de grote moer van de kabeldoorvoer onderaan het deksel los en
verwijder hem. Onderaan het deksel ziet u nu de
schroefdraad met daarin de plastic geleider met een
rubberen pakking.
 Schuif de kabeldoorvoermoer over de elektrokabel en
leid uw elektrokabel (H05RN-F 3G0,75mm², niet
bijgeleverd) door de plastic geleider met de rubberen
pakking. Evt. kunt u de plastic geleider daartoe uit de
schroefdraad nemen en na de doorvoer terug-
plaatsen, zo ver mogelijk de schroefdraad in. De
plastic geleider moet goed om de kabel sluiten en de
rubberen pakking moet goed op zijn plaats blijven!
 Sluit de 3 draden van de elektrokabel aan, zie fig. 2.
 Geef de drie losse draden c.q. de elektrokabel nog 6
à 7 cm. ruimte binnen de aansluitbox; zorg ervoor dat
de buitenmantel van de elektrokabel minstens 15
mm. binnen de aansluitbox eindigt!
