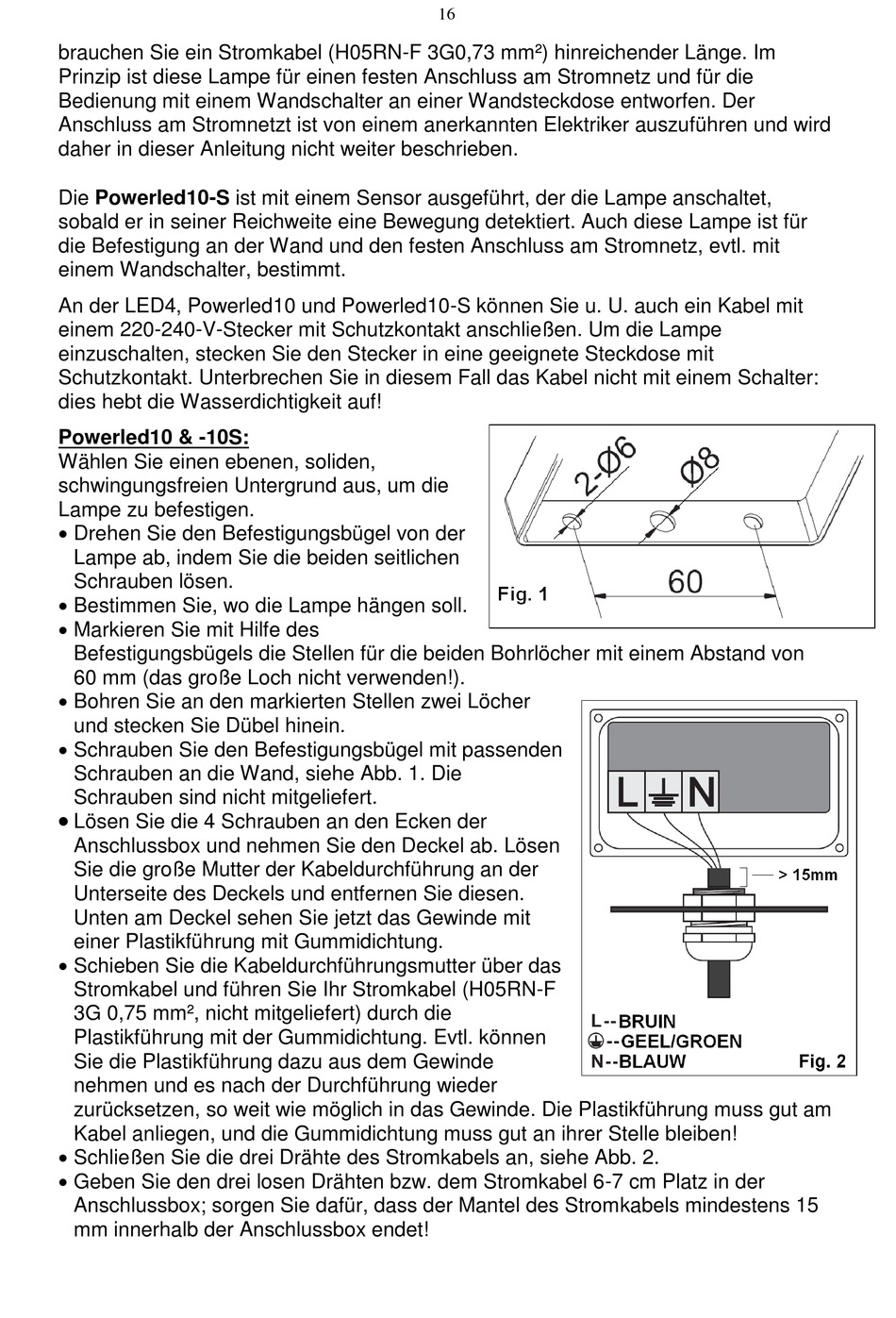

EUROM POWERLED10 Gebrauchsanweisung Seite 16

brauchen Sie ein Stromkabel (H05RN-F 3G0,73 mm²) hinreichender Länge. Im
Prinzip ist diese Lampe für einen festen Anschluss am Stromnetz und für die
Bedienung mit einem Wandschalter an einer Wandsteckdose entworfen. Der
Anschluss am Stromnetzt ist von einem anerkannten Elektriker auszuführen und wird
daher in dieser Anleitung nicht weiter beschrieben.
Die Powerled10-S ist mit einem Sensor ausgeführt, der die Lampe anschaltet,
sobald er in seiner Reichweite eine Bewegung detektiert. Auch diese Lampe ist für
die Befestigung an der Wand und den festen Anschluss am Stromnetz, evtl. mit
einem Wandschalter, bestimmt.
An der LED4, Powerled10 und Powerled10-S können Sie u. U. auch ein Kabel mit
einem 220-240-V-Stecker mit Schutzkontakt anschließen. Um die Lampe
einzuschalten, stecken Sie den Stecker in eine geeignete Steckdose mit
Schutzkontakt. Unterbrechen Sie in diesem Fall das Kabel nicht mit einem Schalter:
dies hebt die Wasserdichtigkeit auf!
Powerled10 & -10S:
Wählen Sie einen ebenen, soliden,
schwingungsfreien Untergrund aus, um die
Lampe zu befestigen.
 Drehen Sie den Befestigungsbügel von der
Lampe ab, indem Sie die beiden seitlichen
Schrauben lösen.
 Bestimmen Sie, wo die Lampe hängen soll.
 Markieren Sie mit Hilfe des
Befestigungsbügels die Stellen für die beiden Bohrlöcher mit einem Abstand von
60 mm (das große Loch nicht verwenden!).
 Bohren Sie an den markierten Stellen zwei Löcher
und stecken Sie Dübel hinein.
 Schrauben Sie den Befestigungsbügel mit passenden
Schrauben an die Wand, siehe Abb. 1. Die
Schrauben sind nicht mitgeliefert.

Lösen Sie die 4 Schrauben an den Ecken der
Anschlussbox und nehmen Sie den Deckel ab. Lösen
Sie die große Mutter der Kabeldurchführung an der
Unterseite des Deckels und entfernen Sie diesen.
Unten am Deckel sehen Sie jetzt das Gewinde mit
einer Plastikführung mit Gummidichtung.
 Schieben Sie die Kabeldurchführungsmutter über das
Stromkabel und führen Sie Ihr Stromkabel (H05RN-F
3G 0,75 mm², nicht mitgeliefert) durch die
Plastikführung mit der Gummidichtung. Evtl. können
Sie die Plastikführung dazu aus dem Gewinde
nehmen und es nach der Durchführung wieder
zurücksetzen, so weit wie möglich in das Gewinde. Die Plastikführung muss gut am
Kabel anliegen, und die Gummidichtung muss gut an ihrer Stelle bleiben!
 Schließen Sie die drei Drähte des Stromkabels an, siehe Abb. 2.
 Geben Sie den drei losen Drähten bzw. dem Stromkabel 6-7 cm Platz in der
Anschlussbox; sorgen Sie dafür, dass der Mantel des Stromkabels mindestens 15
mm innerhalb der Anschlussbox endet!
