SDD ES ETH

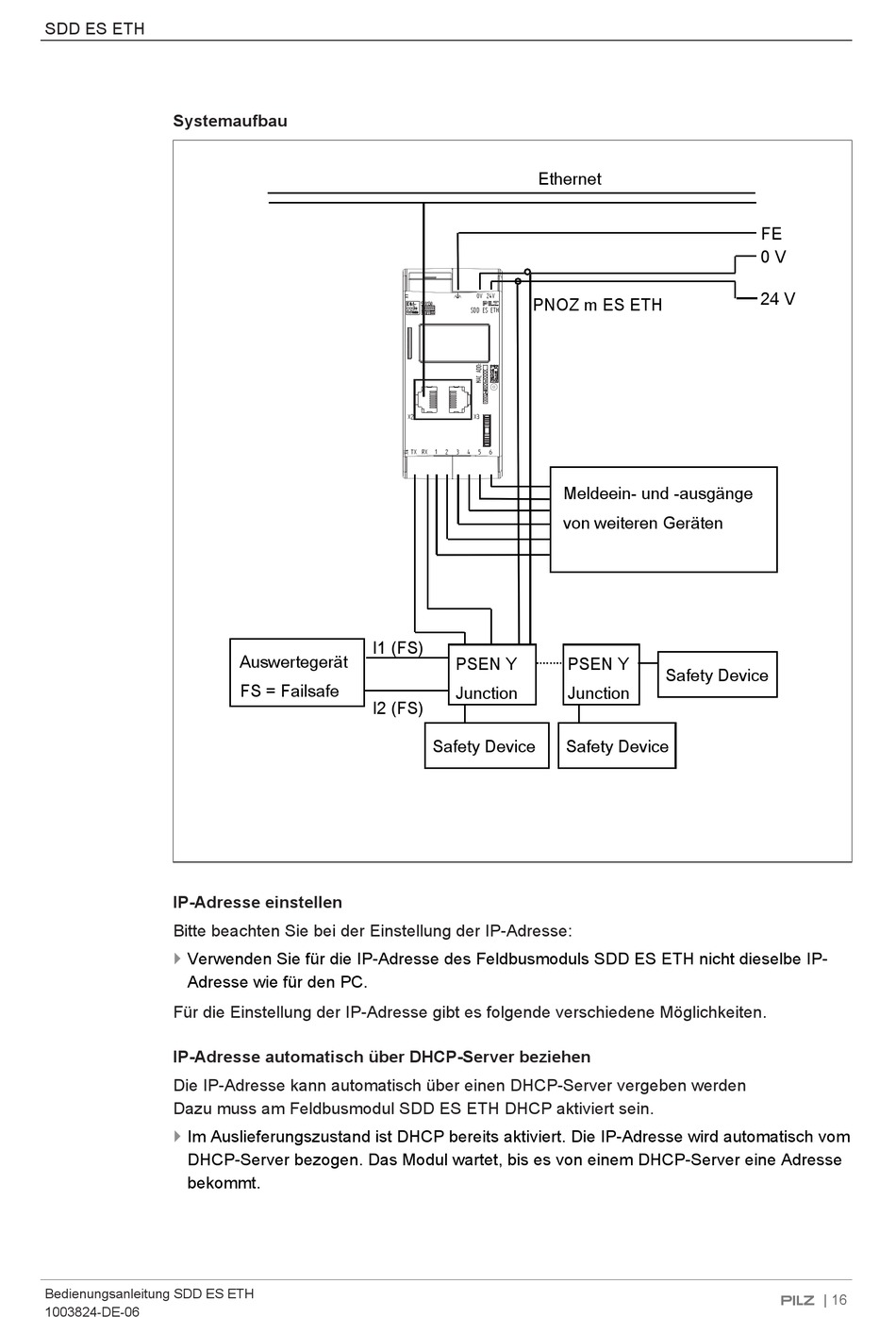

Systemaufbau
IP-Adresse einstellen
Bitte beachten Sie bei der Einstellung der IP-Adresse:
}
Verwenden Sie für die IP-Adresse des Feldbusmoduls SDD ES ETH nicht dieselbe IP-
Adresse wie für den PC.
Für die Einstellung der IP-Adresse gibt es folgende verschiedene Möglichkeiten.
IP-Adresse automatisch über DHCP-Server beziehen
Die IP-Adresse kann automatisch über einen DHCP-Server vergeben werden
Dazu muss am Feldbusmodul SDD ES ETH DHCP aktiviert sein.
}
Im Auslieferungszustand ist DHCP bereits aktiviert. Die IP-Adresse wird automatisch vom
DHCP-Server bezogen. Das Modul wartet, bis es von einem DHCP-Server eine Adresse
bekommt.
Bedienungsanleitung SDD ES ETH
1003824-DE-06
I1 (FS)
Auswertegerät
FS = Failsafe
I2 (FS)
Ethernet
PNOZ m ES ETH
Meldeein- und -ausgänge
von weiteren Geräten
PSEN Y
PSEN Y
Junction
Junction
Safety Device
Safety Device
FE
0 V
24 V
Safety Device
| 16
