SDD ES PROFIBUS
Stationsadresse einstellen
Die Stationsadresse des SDD ES PROFIBUS wird mit dem Multifunktionsschalter am Dis-
play eingestellt.
1. Wechseln Sie mit Drücken am Multifunktionsschalter in das Menü Settings -> Profi-
bus Config.
2. Stellen Sie sicher, dass SSA = ON ausgewählt ist.
3. Wechseln Sie in das Menü Restart und drücken Sie den Multifunktionsschalter zur Be-
stätigung des Restarts des SDD ES PROFIBUS

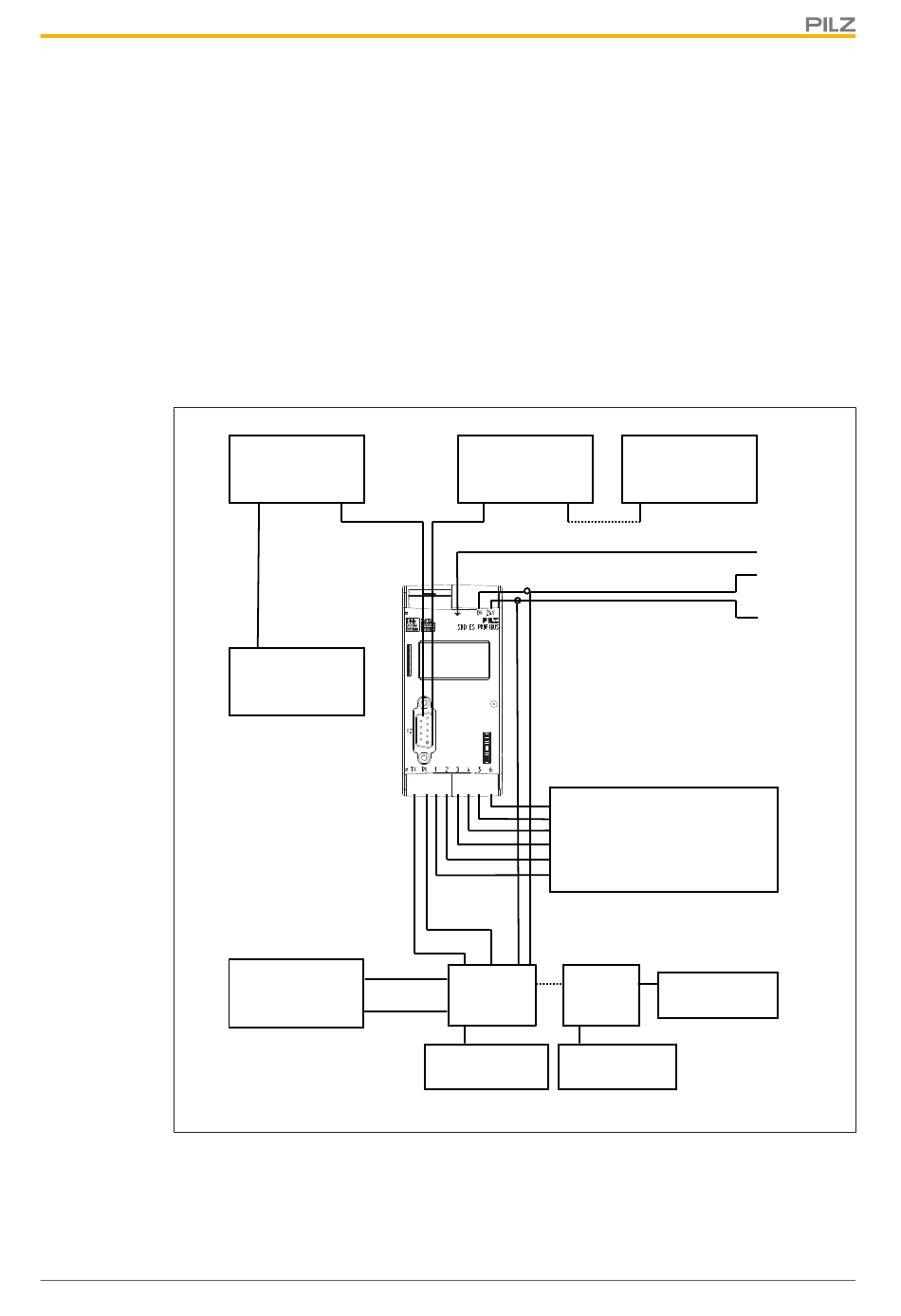

Systemaufbau
Bedienungsanleitung SDD ES PROFIBUS
1003825-DE-05
PROFIBUS-DP
Slave 1
PROFIBUS-DP
Master
I1 (FS)
Auswertegerät
FS = Failsafe
I2 (FS)
PROFIBUS-DP
Slave 3
PNOZ m ES PROFIBUS
PROFIBUS-DP
Slave 2
Meldeein- und -ausgänge
von weiteren Geräten
PSEN Y
PSEN Y
Junction
Junction
Safety Device
Safety Device
PROFIBUS-DP
Slave n
FE
0 V
24 V
Safety Device
