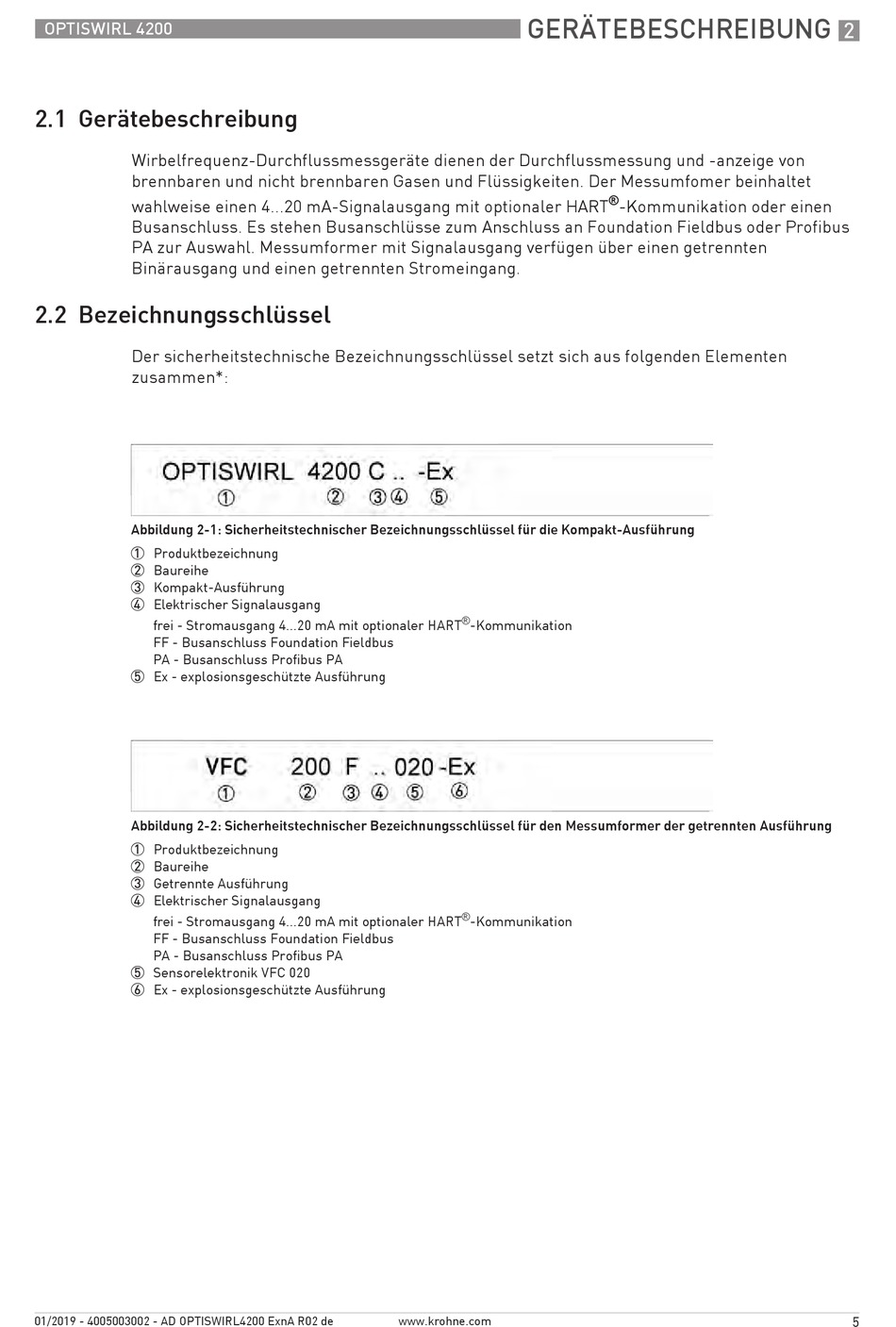

Gerätebeschreibung; Bezeichnungsschlüssel - KROHNE OPTISWIRL 4200 Zusatzanleitung

OPTISWIRL 4200
2.1 Gerätebeschreibung
Wirbelfrequenz-Durchflussmessgeräte dienen der Durchflussmessung und -anzeige von
brennbaren und nicht brennbaren Gasen und Flüssigkeiten. Der Messumfomer beinhaltet
wahlweise einen 4...20 mA-Signalausgang mit optionaler HART
Busanschluss. Es stehen Busanschlüsse zum Anschluss an Foundation Fieldbus oder Profibus
PA zur Auswahl. Messumformer mit Signalausgang verfügen über einen getrennten
Binärausgang und einen getrennten Stromeingang.
2.2 Bezeichnungsschlüssel
Der sicherheitstechnische Bezeichnungsschlüssel setzt sich aus folgenden Elementen
zusammen*:
Abbildung 2-1: Sicherheitstechnischer Bezeichnungsschlüssel für die Kompakt-Ausführung
1 Produktbezeichnung
2 Baureihe
3 Kompakt-Ausführung
4 Elektrischer Signalausgang
frei - Stromausgang 4...20 mA mit optionaler HART
FF - Busanschluss Foundation Fieldbus
PA - Busanschluss Profibus PA
5 Ex - explosionsgeschützte Ausführung
Abbildung 2-2: Sicherheitstechnischer Bezeichnungsschlüssel für den Messumformer der getrennten Ausführung
1 Produktbezeichnung
2 Baureihe
3 Getrennte Ausführung
4 Elektrischer Signalausgang
frei - Stromausgang 4...20 mA mit optionaler HART
FF - Busanschluss Foundation Fieldbus
PA - Busanschluss Profibus PA
5 Sensorelektronik VFC 020
6 Ex - explosionsgeschützte Ausführung
01/2019 - 4005003002 - AD OPTISWIRL4200 ExnA R02 de
GERÄTEBESCHREIBUNG
®
-Kommunikation
®
-Kommunikation
www.krohne.com
®
-Kommunikation oder einen
2
5
