ELEKTRISCHE ANSCHLÜSSE
4

4.4 Erdung und Potenzialausgleich

VORSICHT!
Potenzialausgleich Potenzialausgleich Potenzialausgleich Potenzialausgleich
Messumformer und Messwertaufnehmer der Wirbelfrequenz-Durchflussmessgeräte sind
entsprechend den Installationsstandards in das Potenzialausgleichssystem mit einzubeziehen.
Der Anschluss erfolgt an die PA-Klemmen.
Bei Kompakt-Ausführungen und Messgeräten mit Flanschanschluss kann der Anschluss durch
eine leitfähige Verbindung des Messwertaufnehmers mit der Rohrleitung erfolgen.
Bei Kompakt-Ausführungen und Messgeräten der Bauform "Sandwich" ist für die Verbindung
mit dem Potenzialausgleich ein separater Leiter vorzusehen, der wahlweise an die innere oder
äußere PA-Klemme angeschlossen wird.

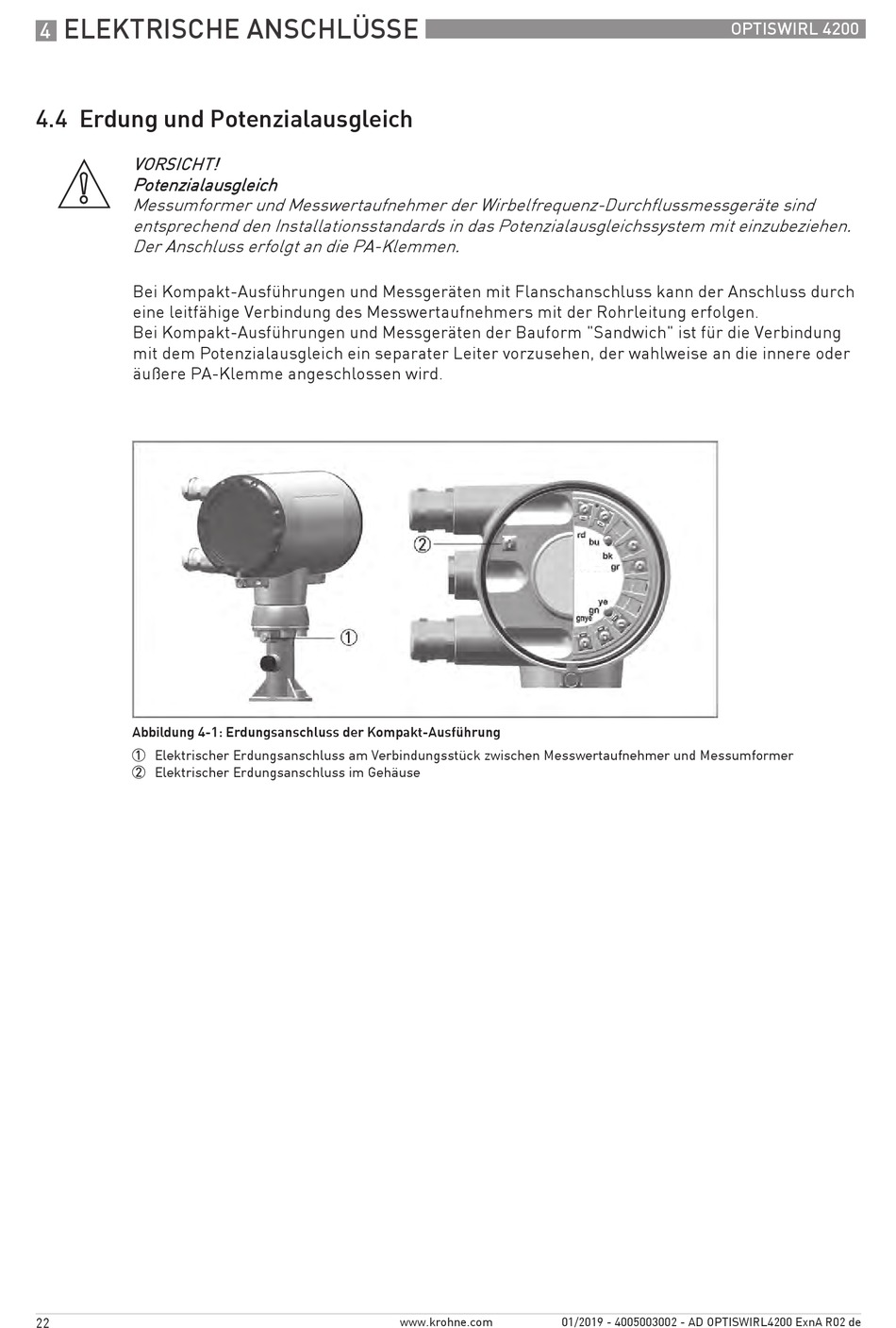

Abbildung 4-1: Erdungsanschluss der Kompakt-Ausführung
1 Elektrischer Erdungsanschluss am Verbindungsstück zwischen Messwertaufnehmer und Messumformer
2 Elektrischer Erdungsanschluss im Gehäuse
