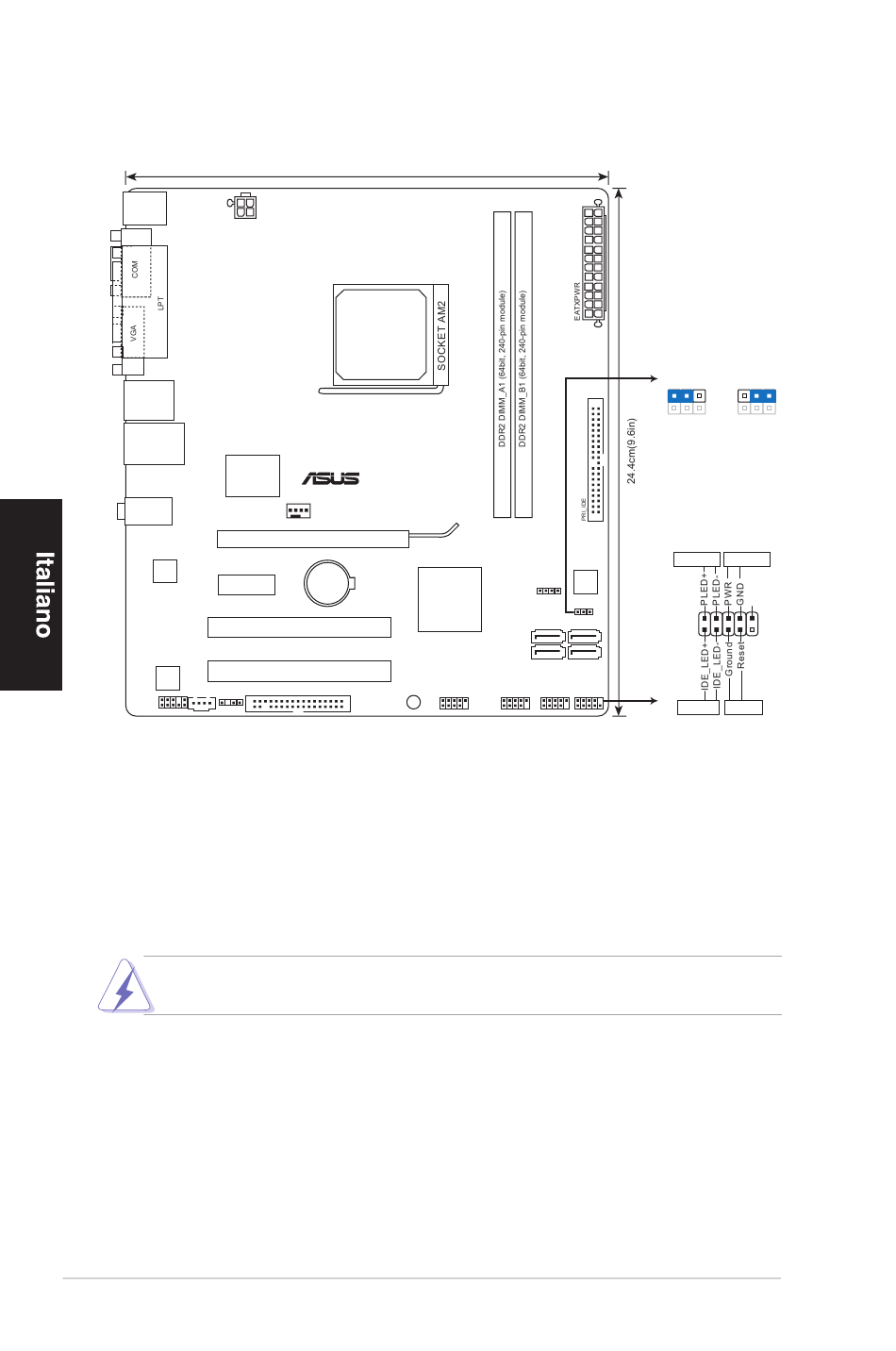

1. Diagramma disposizione scheda madre
KBMS
USB34
LAN1_USB12
Super
I/O
AUDIO
CPU_FAN
RTL
8211CL
PCIEX1_1
ALC
662
SPDIF_OUT
CD
AAFP
2. Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa AM2 a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
La CPU può essere inserita solamente con un corretto orientamento. NON forzare la
CPU nella presa diversamente si possono piegare i pin e danneggiare la CPU!
3. Collocare la CPU sul socket in modo tale che l'angolo con il triangolo dorato della
CPU combaci con l'angolo del socket dove c'è il tirandolo.
4. Inserire completamente con delicatezza la CPU nella presa.
5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la
CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.
8
22.2cm(8.75in)
ATX12V
M2N68-AM
PCIEX16
Lithium Cell
CMOS Power
MCP68S
PCI1
PCI2
FLOPPY
SB_PWR
ASUS M2N68-AM
8Mb
BIOS
Intel
®
SPEAKER
CLRTC
SATA1 SATA2
SATA3 SATA4
USB56 USB78 USB910
F_PANEL
CLRTC
1 2 2 3
Normal Clear RTC
(Default)
F_PANEL
PWR LED PWR BTN
PIN 1
HD_LED RESET
