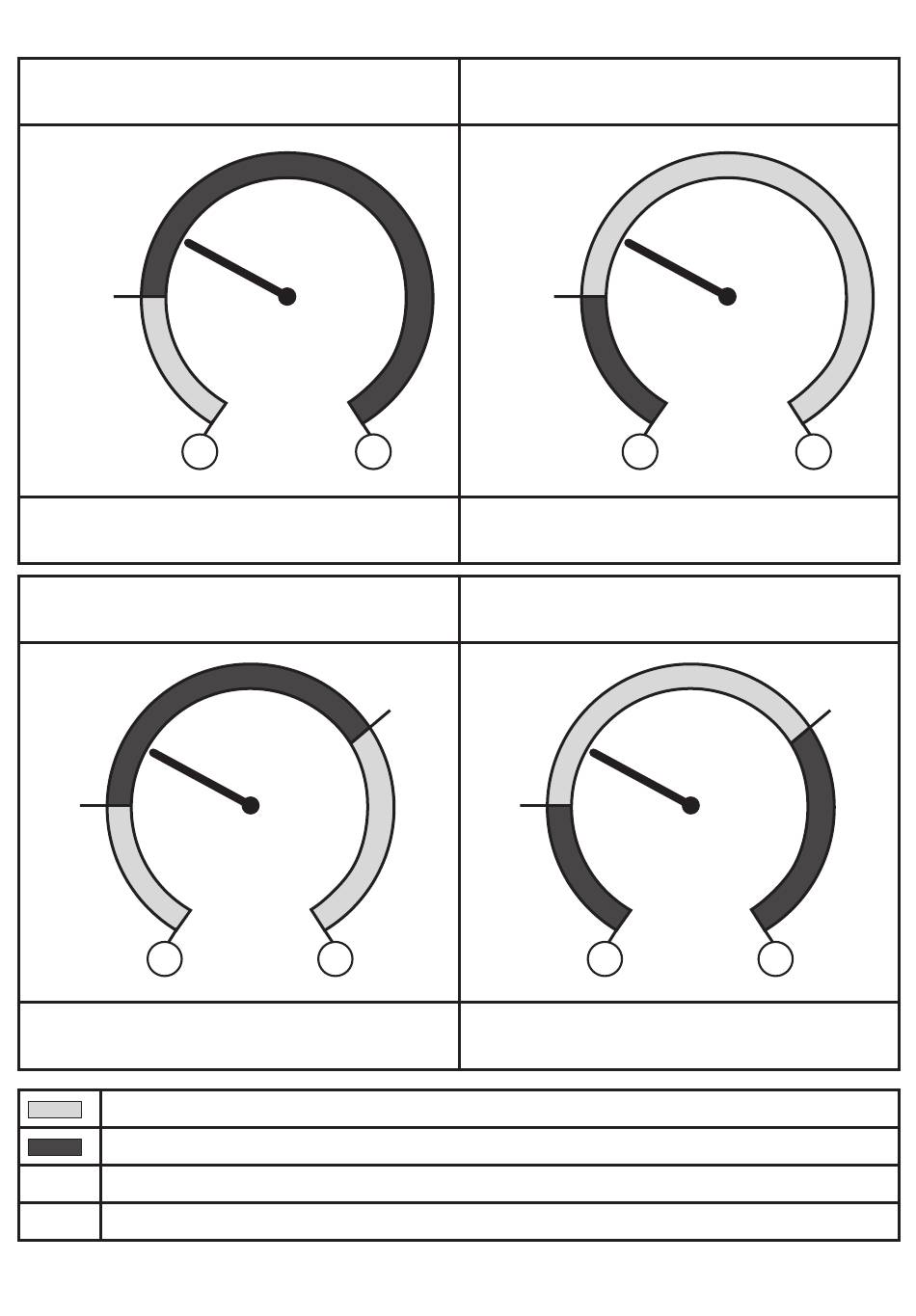

9.4.9 Graphische Darstellung Farbumschaltung Display
Display Farbumschaltung bei Parameter
[r1ou] / [r2ou], Modus Hysteresefunktion
OUT1/
OUT2
Messwert > Schaltpunkt OUT1/OUT2;
Display = rot
Display Farbumschaltung bei Parameter
[r1ou] / [r2ou], Modus Fensterfunktion
FL1/
FL2
1
Messwert zwischen FL1/FL2 und FH1/FH2;
Display = rot
Farbumschaltung Display grün
Farbumschaltung Display rot
1 Messbereichsanfangswert
2 Messbereichsendwert
22
1
2
Display Farbumschaltung bei Parameter
[G1ou] / [G2ou], Modus Hysteresefunktion
OUT1/
OUT2
2
Messwert > Schaltpunkt OUT1/OUT2;
Display = grün
Display Farbumschaltung bei Parameter
[G1ou] / [G2ou], Modus Fensterfunktion
FH1/
FH2
FL1/
FL2
Messwert zwischen FL1/FL2 und FH1/FH2;
Display = grün
1
1 2
2
FH1/
FH2
