ifm PU85 Serie Betriebsanleitung
Elektronischer drucksensor für den mobilen bereich
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ifm PU85 Serie
Inhaltszusammenfassung für ifm PU85 Serie

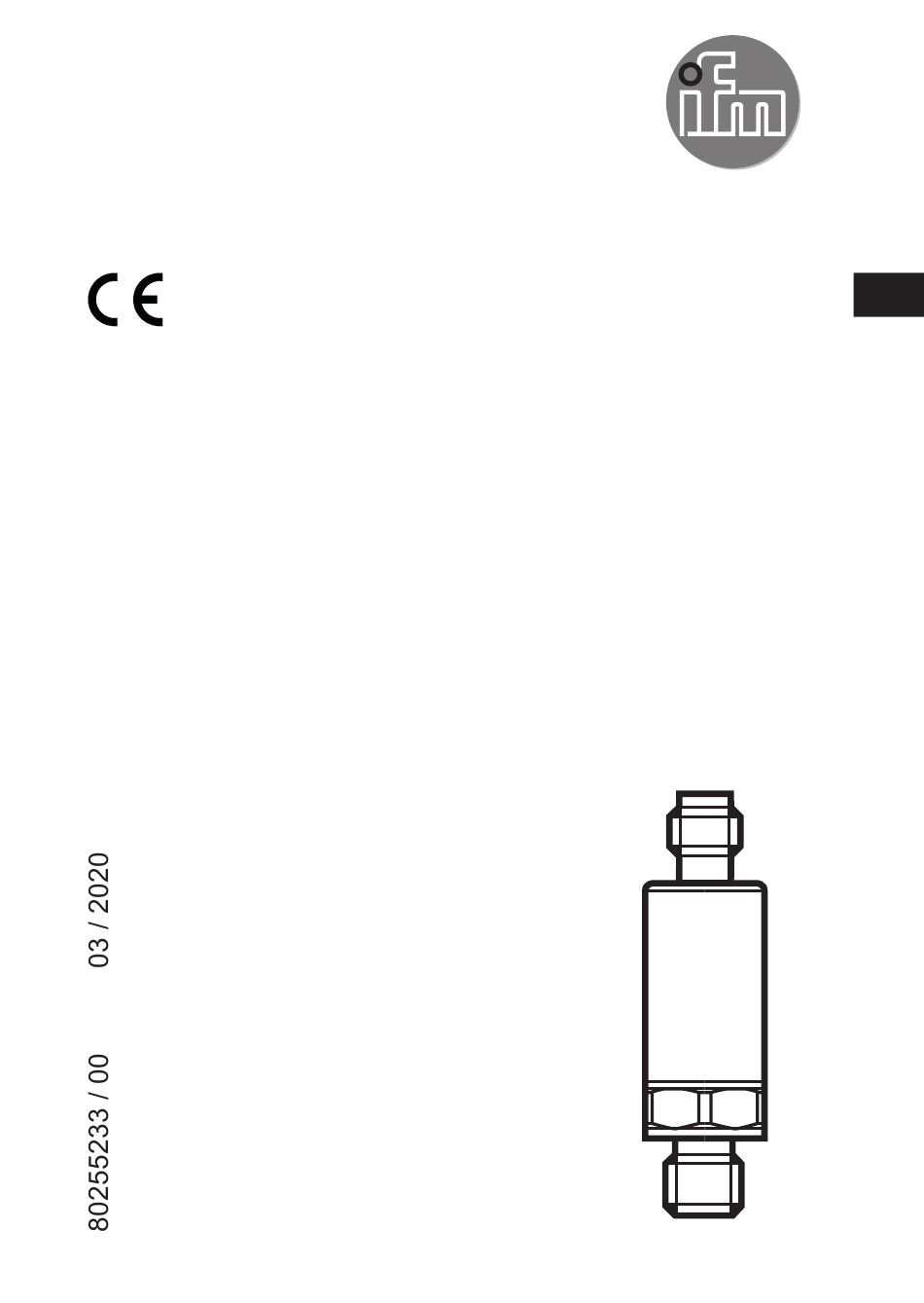

- Seite 1 Betriebsanleitung Elektronischer Drucksensor für den mobilen Bereich PU85xx...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung .....................2 2 Sicherheitshinweise .....................2 3 Bestimmungsgemäße Verwendung ..............3 3.1 Einsatzbereich ....................3 3.2 Einsatz in Hydrauliksystemen mobiler Arbeitsmaschinen ......4 4 Funktion .......................5 5 Montage .......................5 6 Elektrischer Anschluss ..................6 7 Technische Daten und Maßzeichnung ..............7 1 Vorbemerkung Verwendete Symbole ►... -
Seite 3: Bestimmungsgemäße Verwendung
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen. • Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung). • Das Produkt nur für zulässige Medien einsetzen (→ Technische Daten). • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen. -
Seite 4: Einsatz In Hydrauliksystemen Mobiler Arbeitsmaschinen
Statische und dynamische Überdrücke, die die angegebenen Druckfestigkeit überschreiten, sind durch geeignete Maßnahmen zu unterbinden. Der angegebene Berstdruck darf nicht überschritten werden. Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden. ACHTUNG: Verletzungsgefahr! Für Geräte mit einem Messbereichsendwert von 600 bar gelten die Grenzen der Druckzyklen über die Lebensdauer (→... -
Seite 5: Funktion
4 Funktion Spannungsausgang 0,5...4,5 V U [V] Systemdruck, MAW = Messbereichsanfangswert MEW = Messbereichsendwert Im Messbereich liegt das Ausgangssignal zwischen 0,5 und 4,5 V. 5 Montage Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist! ► Gerät in einen Prozessanschluss G¼ einsetzen. ►... -
Seite 6: Elektrischer Anschluss
6 Elektrischer Anschluss Original Scale Drawing (MT Das Gerät darf nur von einer Elektrofachkraft installiert werden. Die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen sind zu befolgen. Spannungsversorgung nach EN50178, SELV, PELV. ► Anlage spannungsfrei schalten. ► Gerät folgendermaßen anschließen: PU85xx (0,5...4,5 V) Adernfarben braun... -
Seite 7: Technische Daten Und Maßzeichnung
Mediumtemperatur [°C] ..................-40...125 Umgebungstemperatur [°C] ..................-40...100 Lagertemperatur [°C] ....................-40...100 Druckzyklen (min.) über Lebensdauer........60 Mio. bei 1,2 x Nenndruck Schockfestigkeit [g].............500 (DIN EN 60068-2-27, 1 ms) Vibrationsfestigkeit [g] ..........20 (DIN EN 60068-2-6, 10...2000 Hz) Weitere Informationen unter www.ifm.com...
