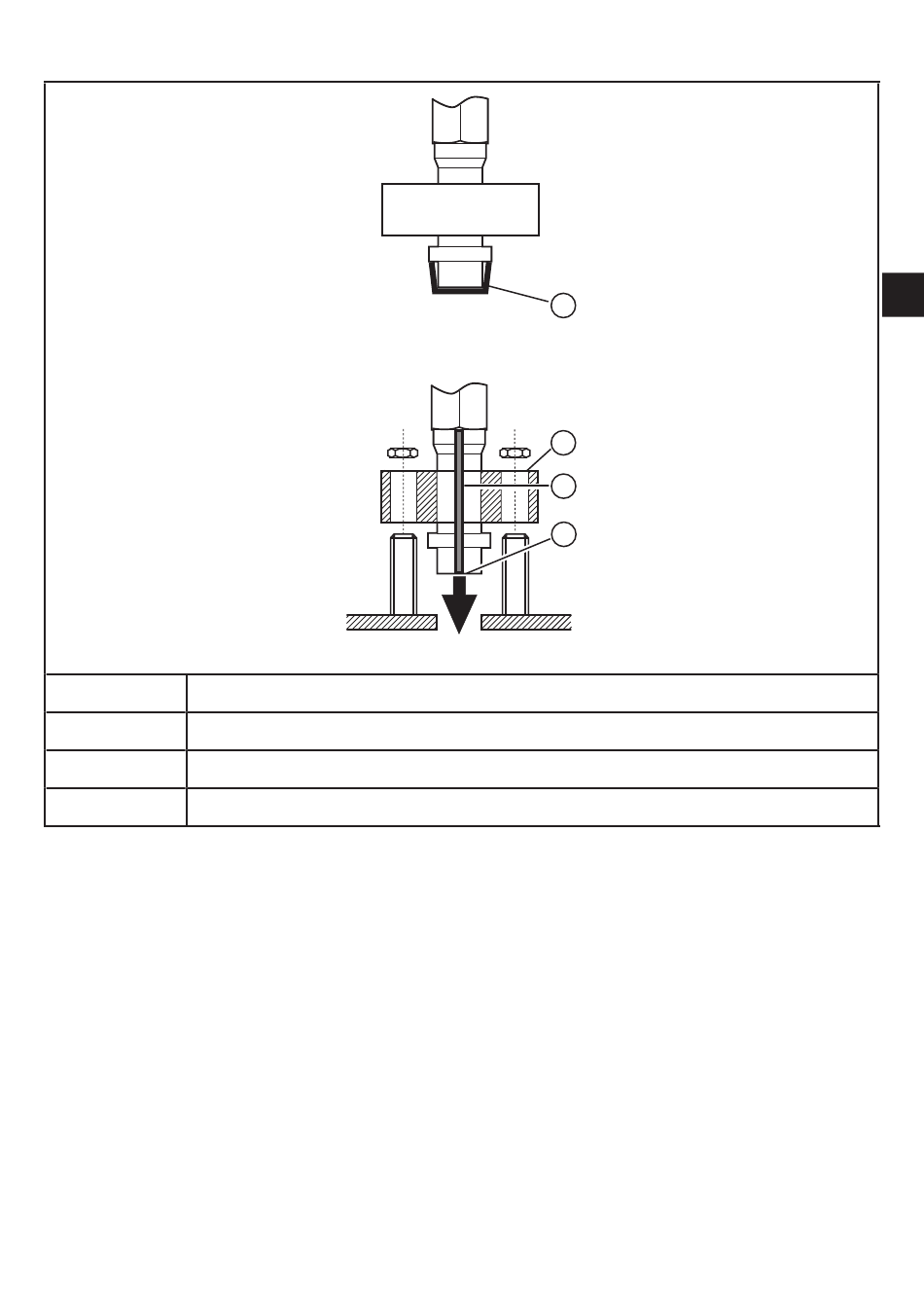

5.2 Montage PY9070
1 = Füllflüssigkeit
2 = Metallmembrane
3 = Schutzkappe (vor Montage entfernen)
4 = Klemmflansch
► Schutzkappe (3) entfernen�
ACHTUNG: Die Metallmembrane (2) darf nicht berührt werden�
► Sensorspitze vorsichtig in die Aufnahmebohrung einsetzen�
Die Metallmembrane (2) darf nicht gegen die Bohrung stoßen�
Verwenden Sie die vom Hersteller Ihrer Anlage vorgesehene Dichtung�
► Klemmflansch (4) mit den Befestigungsbohrungen über die Gewindebolzen
des Homogenisierers schieben�
► Muttern auf die Bolzen setzen und wechselseitig festziehen
(die Sensorspitze darf nicht verkanten)�
Befolgen Sie ansonsten die Anweisungen des Herstellers Ihrer Anlage�
3
4
1
2
