5 Detailbeschreibung Steuerungen | UC20-SL2000-EC-CAN
LED Spannungsversorgung Steuerung
grün: Versorgungsspannung > 18 V
SL-EC-CAN
rot: mindestens ein Strompfad < 18 V
PWR
SF
BF
MT
RUN
L/A X1
L/A X2
3.1 grün: Versorgungsspannung Eingangsstrompfad > 18 V DC
3.2 rot: Versorgungsspannung Eingangsstrompfad < 18 V DC
3.4 rot: interne Sicherung defekt
4.1 grün: Versorgungsspannung Ausgangsstrompfad > 18 V DC
Service
X3
4.2 rot: Versorgungsspannung Ausgangsstrompfad < 18 V DC
4.4 rot: interne Sicherung defekt
LED Anzeigen UC20-SL2000-EC-CAN Störungsmeldungen s. Kapitel 12
36
TD+ 1
TD– 2
RD+ 3
RD– 6
TD+ 1
TD– 2
RD+ 3
RD– 6
X4

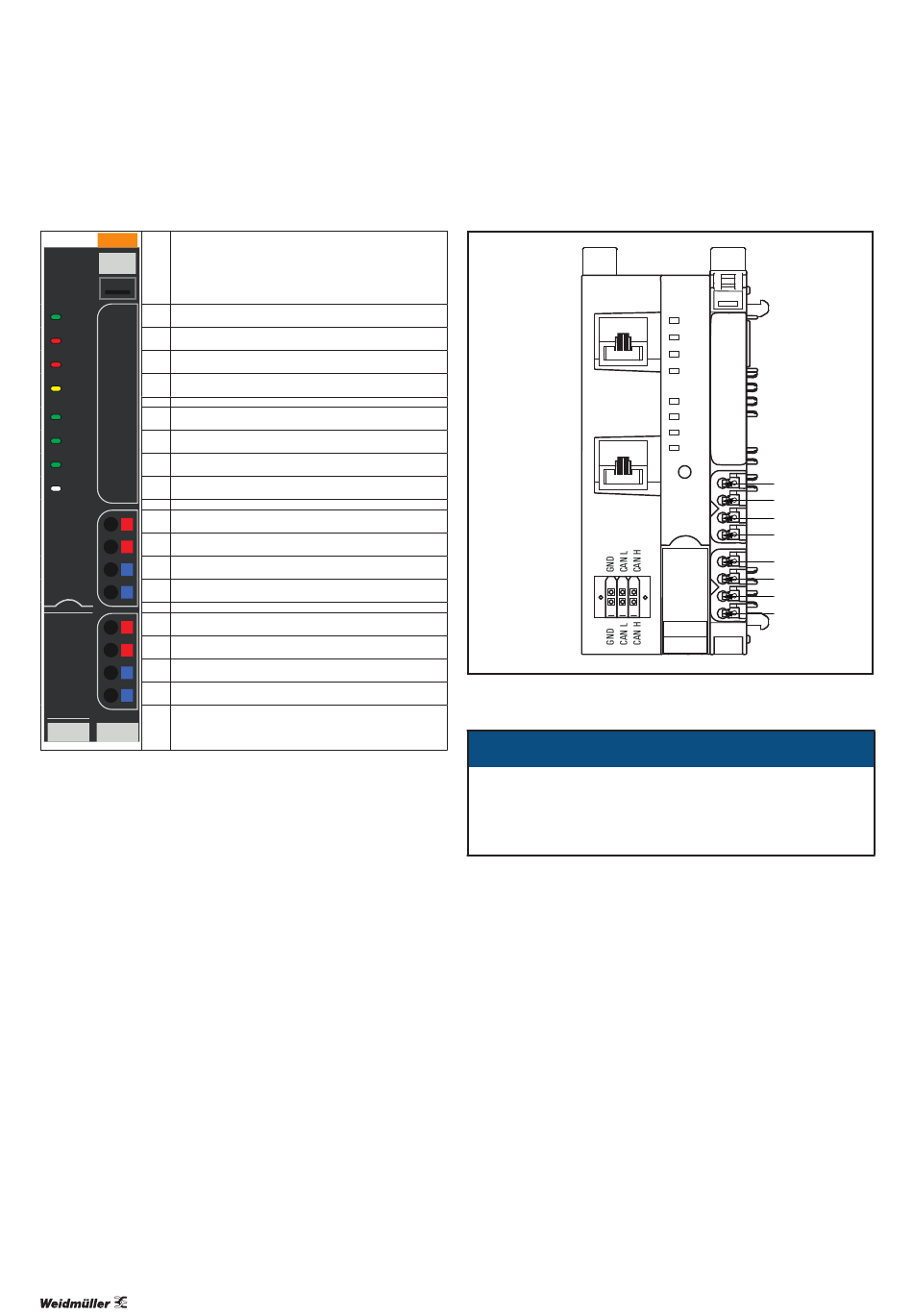

Anschlussbild UC20-SL2000-EC-CAN
Gefahr von Sachbeschädigung!
Bei maximaler Bestromung von >3 A und maximaler
Temperatur von > +55 °C müssen alle vier Kontakte mit
1,5 mm² verkabelt werden!
Handbuch u-control
X1
X2
24VDC IN
24VDC IN
GND IN
GND IN
24VDC OUT
24VDC OUT
GND OUT
GND OUT
ACHTUNG
2603990000/03/08.2020
