4.4
Einsatz im explosionsgefährdeten Bereich
Beachten Sie die Sicherheitshinweise in Ab-
schnitt 2.3.
Wird die u-control-Station im explosionsgefährdeten Bereich,
Zone 2, eingesetzt, muss das Gehäuse die Zündschutzart
Ex n oder Ex e sowie die Schutzart IP54 erfüllen. Es können
Aktoren und Sensoren angeschlossen werden, die sich in
Zone 2 oder im sicheren Bereich befinden. Alle Kabelver-
schraubungen am Gehäuse müssen für Ex e zugelassen sein.
sicherer
Bereich
u-control
Zone 2

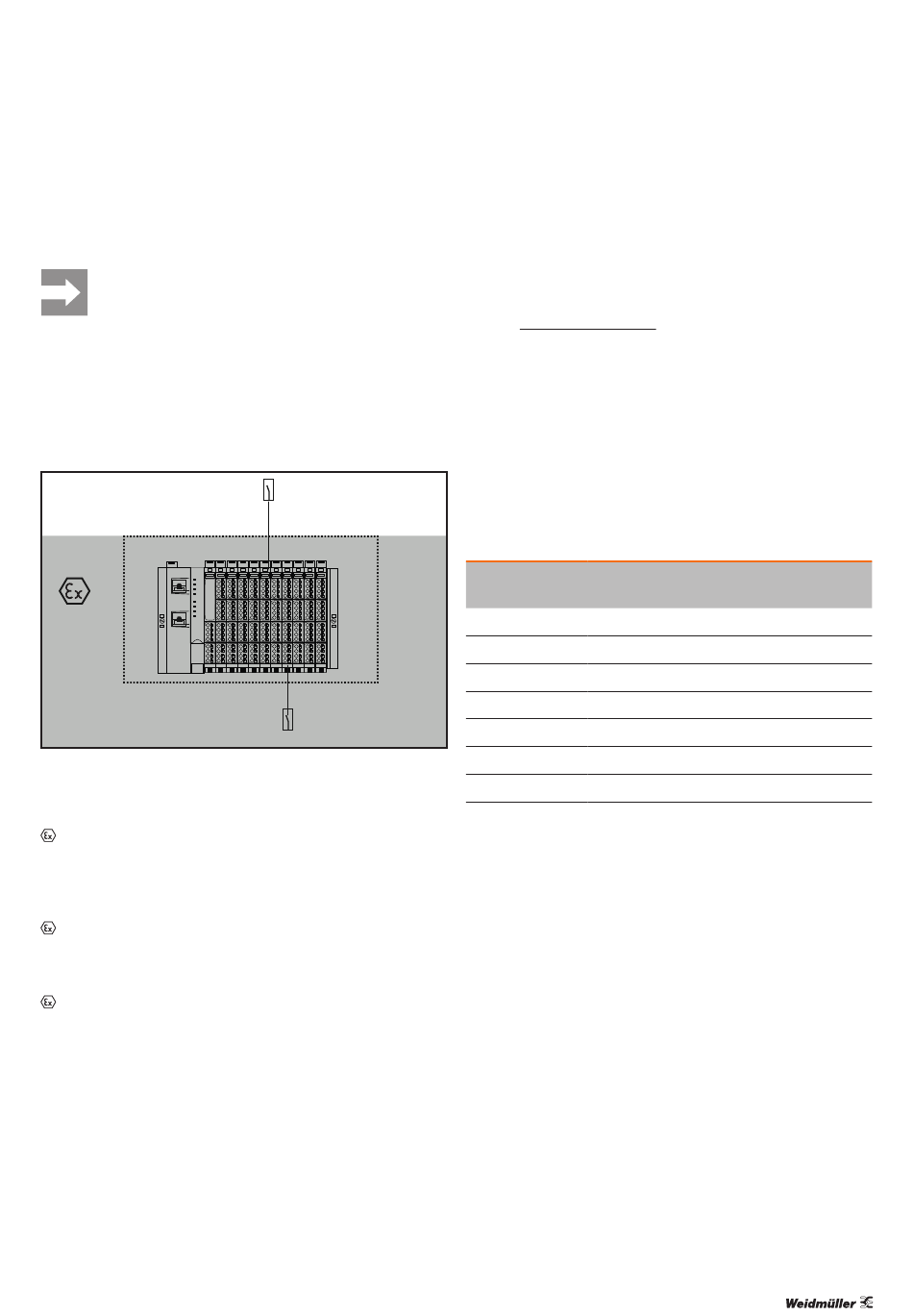

Einsatz u-control im explosionsgefährdeten Bereich
ATEX-Kennzeichnung (interne Zertifizierung)
II 3 G Ex nA IIC T4 Gc
WI 13ATEX0002 X
Ta: -20 °C ... +60 °C
ATEX-Kennzeichnung (externe Zertifizierung)
II 3 G Ex nA IIC T4 Gc
DEMKO 15ATEX1525 X
Ta: -20 °C ... +60 °C
II 3 G Ex nA nC IIC T4 Gc (Relaismodule)
DEMKO 15ATEX1525 X
Ta: -20 °C ... +60 °C
IECEx-Kennzeichnung
Ex nA IIC T4 Gc
IECEx ULD 15.0013X
Ex nA nC IIC T4 Gc (Relaismodule)
IECEx ULD 15.0013X
2603990000/03/08.2020
Berechnung der Verlustleistung für den Einsatz in explosi-
onsgefährdeten Bereichen
Die modulspezifischen Angaben zur Berechnung finden Sie
im Dokument „WI13ATEX0002_Power_Calc.pdf", das Sie
von der Weidmüller Website herunterladen können.
4.5
u-control Steuerungen sind mit dem Anschlusssystem „PUSH
IN" ausgestattet. Eindrähtige und feindrähtige Leitungen mit
Aderendhülsen lassen sich ohne Werkzeug einstecken. Es
können Kupferleitungen mit einem Querschnitt zwischen
0,14 mm
Wir empfehlen, die folgenden Aderendhülsen zu verwenden:
IP54
Querschnitt
0,14 mm²
0,25 mm²
0,34 mm²
0,50 mm²
II 3G Ex nA
II 3G Ex nA nC
0,75 mm²
1,00 mm²
1,50 mm²
Aderendhülsen für die Verdrahtung
Die Außenmaße von vercrimpten Aderendhülsen müssen
der IEC-60947-1 entsprechen. Zum Crimpen empfehlen wir
Crimpform A und folgende Werkzeuge:
– Crimpwerkzeug für Aderendhülsen von 0,25 mm² bis
– Crimpwerkzeug für Aderendhülsen von 0,14 mm² bis
Handbuch u-control
4 Projektierung | Einsatz im explosionsgefährdeten Bereich
Verdrahtung „PUSH IN"-System
und 1,5 mm
angeschlossen werden.
2
2
Weidmüller Best.-Nr.
Weidmüller-Farbcode
9028240000
9025760000
9025770000
9025870000
9025860000
9025950000
0635100000
1,5 mm² mit Trapezindent-Crimp, Typ: PZ 6/5 ZERT
(Best.-Nr. 9017900000)
0,75 mm² mit Trapezcrimp, Typ: PZ 1.5 ZERT (Best.-Nr.
9017310000)
Weidmüller Best.-Nr.
DIN-Farbcode
9019020000
9019050000
9019100000
9019130000
17
