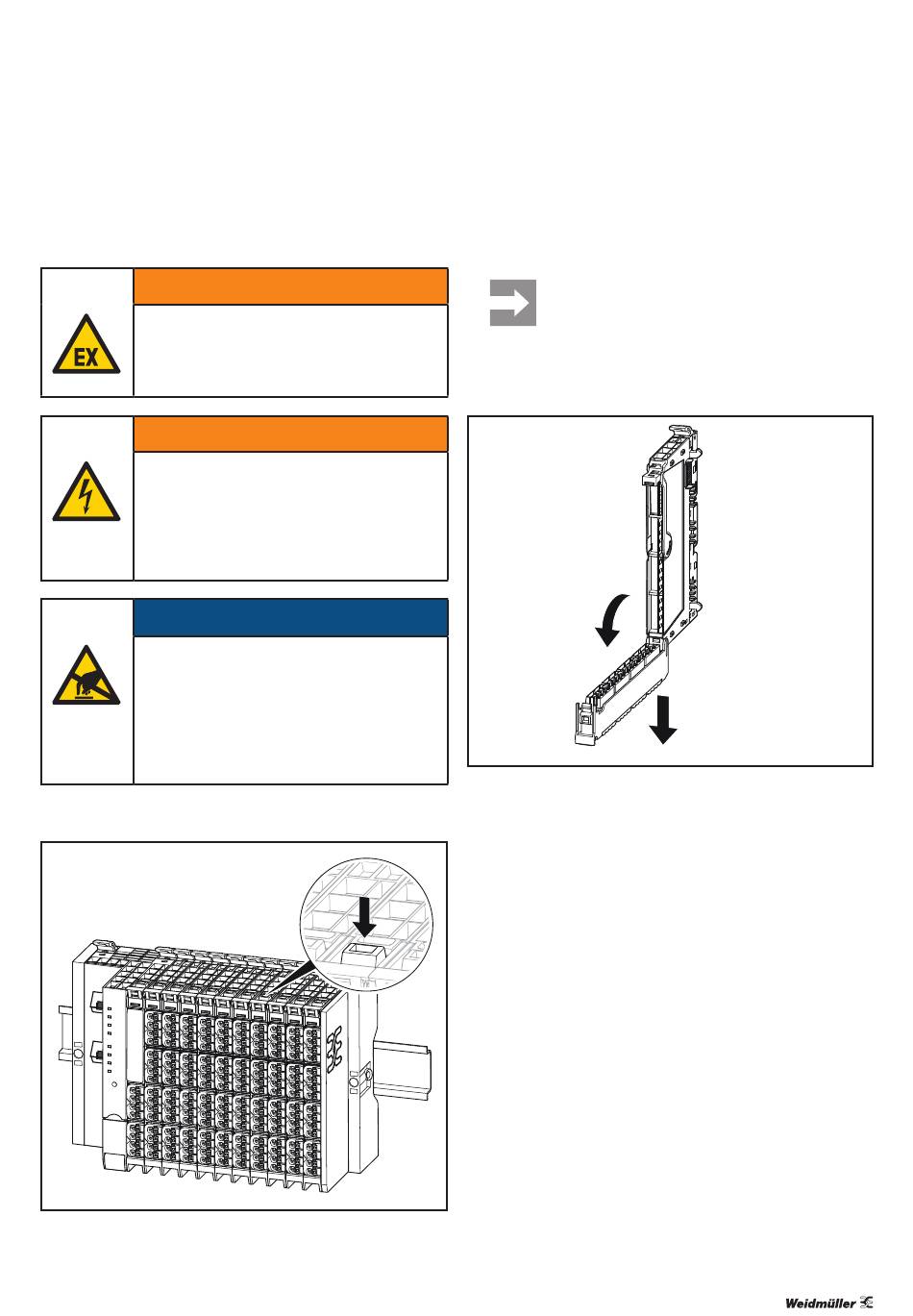

10 Bauteile austauschen

10.1 Steckverbindereinheit entfernen/tauschen

Explosionsgefahr!
▶ Stellen Sie vor Beginn der Arbeiten sicher,
dass keine explosionsfähige Atmosphäre
herrscht!
Gefährliche Berührungsspannung!
▶ Führen Sie Montage- und Verdrahtungsar-
beiten an der u-control-Station nur im
spannungsfreien Zustand aus.
▶ Stellen Sie sicher, dass der Montageort
(Schaltschrank etc.) spannungsfrei ist!
Zerstörung des Produkts durch elektro-
statische Entladung !
Die Bauteile können durch elektrostatische
Entladung zerstört werden.
▶ Achten Sie auf ausreichende Erdung von
Personen und Arbeitsgerät!
▶ Entriegeln Sie den Anschlussrahmen.
X1
X
Anschlussrahmen entriegeln
2603990000/03/08.2020
WARNUNG
WARNUNG
ACHTUNG
10 Bauteile austauschen | Steckverbindereinheit entfernen/tauschen
▶ Schwenken Sie die Steckverbindereinheit mit Verkabe-
lung um 90° nach vorn.
Die Steckverbindereinheit lässt sich nur in die-
ser 90°-Position abnehmen!
▶ Ziehen Sie die Steckverbindereinheit gerade nach unten
ab.
1.
Anschlussrahmen öffnen und Steckverbindereinheit abziehen
Handbuch u-control
2.
65
