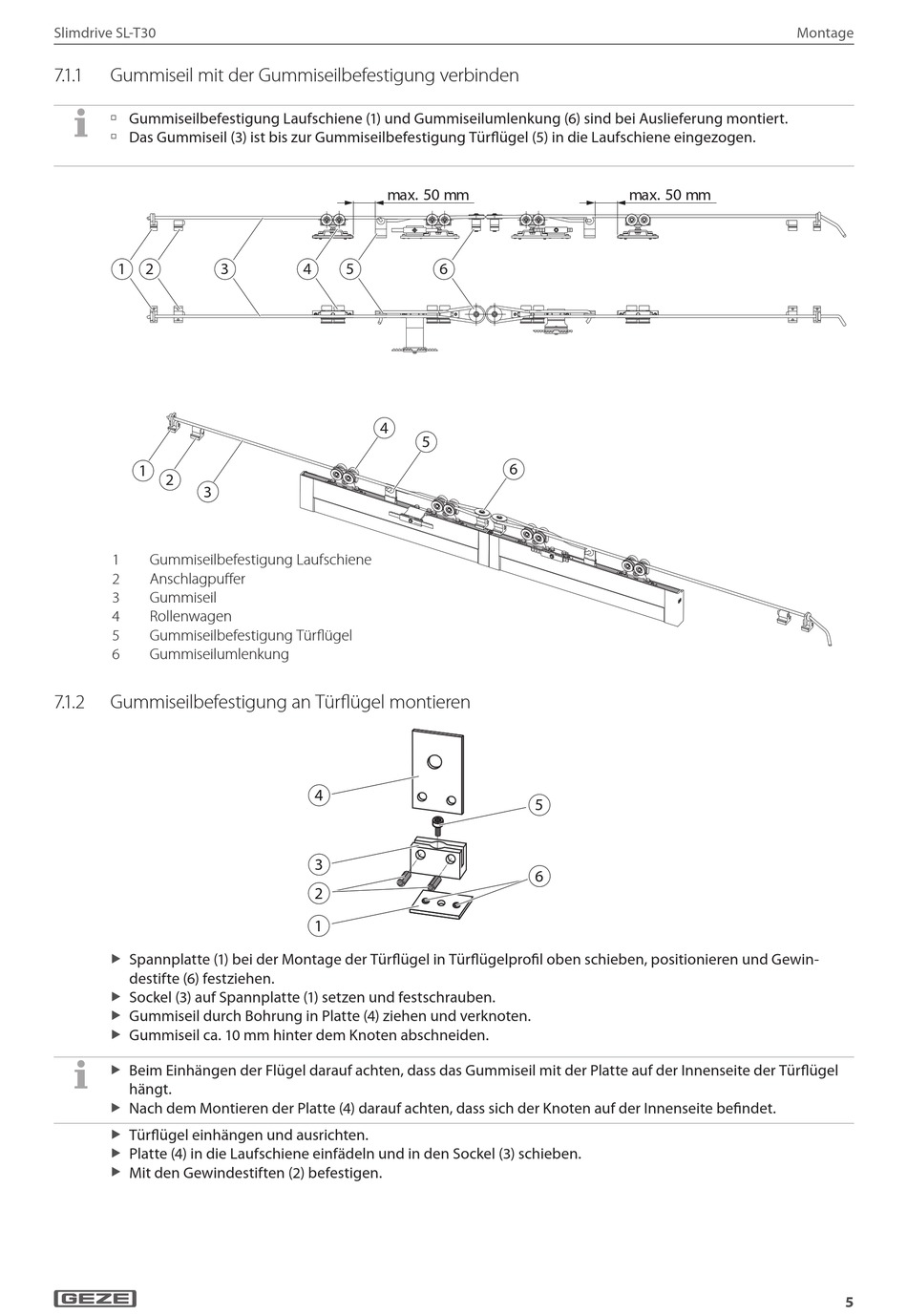

Slimdrive SL-T30
7. 1 . 1
Gummiseil mit der Gummiseilbefestigung verbinden
à Gummiseilbefestigung Laufschiene (1) und Gummiseilumlenkung (6) sind bei Auslieferung montiert.
à Das Gummiseil (3) ist bis zur Gummiseilbefestigung Türflügel (5) in die Laufschiene eingezogen.
1
2
3
1
2
3
1
Gummiseilbefestigung Laufschiene
2
Anschlagpuffer
3
Gummiseil
4
Rollenwagen
5
Gummiseilbefestigung Türflügel
6
Gummiseilumlenkung
7. 1 .2
Gummiseilbefestigung an Türflügel montieren
Spannplatte (1) bei der Montage der Türflügel in Türflügelprofil oben schieben, positionieren und Gewin-
X
X
destifte (6) festziehen.
Sockel (3) auf Spannplatte (1) setzen und festschrauben.
X
X
Gummiseil durch Bohrung in Platte (4) ziehen und verknoten.
X
X
Gummiseil ca. 10 mm hinter dem Knoten abschneiden.
X
X
Beim Einhängen der Flügel darauf achten, dass das Gummiseil mit der Platte auf der Innenseite der Türflügel
X
X
hängt.
Nach dem Montieren der Platte (4) darauf achten, dass sich der Knoten auf der Innenseite befindet.
X
X
Türflügel einhängen und ausrichten.
X
X
Platte (4) in die Laufschiene einfädeln und in den Sockel (3) schieben.
X
X
Mit den Gewindestiften (2) befestigen.
X
X
m
a
. x
0 5
m
m
4
5
6
4
5
4
3
2
1
m
a
. x
0 5
6
5
6
Montage
m
m
5
