Slimdrive SL-T30

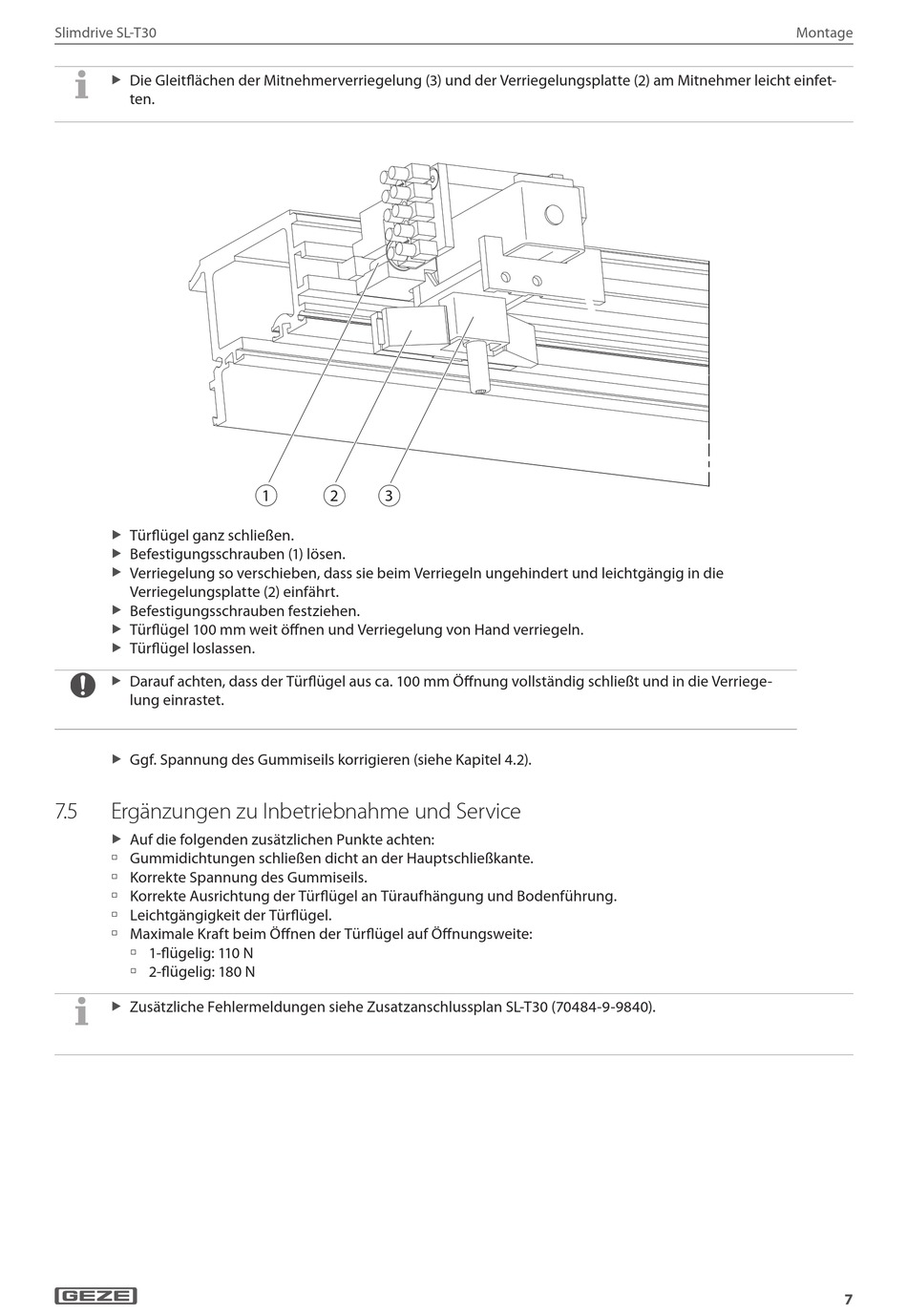

Die Gleitflächen der Mitnehmerverriegelung (3) und der Verriegelungsplatte (2) am Mitnehmer leicht einfet-
X
X
ten.
Türflügel ganz schließen.
X
X
Befestigungsschrauben (1) lösen.
X
X
Verriegelung so verschieben, dass sie beim Verriegeln ungehindert und leichtgängig in die
X
X
Verriegelungsplatte (2) einfährt.
Befestigungsschrauben festziehen.
X X
Türflügel 100 mm weit öffnen und Verriegelung von Hand verriegeln.
X
X
Türflügel loslassen.
X
X
Darauf achten, dass der Türflügel aus ca. 100 mm Öffnung vollständig schließt und in die Verriege-
X
X
lung einrastet.
Ggf. Spannung des Gummiseils korrigieren (siehe Kapitel 4.2).
X X
7.5 Ergänzungen zu Inbetriebnahme und Service
Auf die folgenden zusätzlichen Punkte achten:
X
X
à Gummidichtungen schließen dicht an der Hauptschließkante.
à Korrekte Spannung des Gummiseils.
à Korrekte Ausrichtung der Türflügel an Türaufhängung und Bodenführung.
à Leichtgängigkeit der Türflügel.
à Maximale Kraft beim Öffnen der Türflügel auf Öffnungsweite:
à 1-flügelig: 110 N
à 2-flügelig: 180 N
Zusätzliche Fehlermeldungen siehe Zusatzanschlussplan SL-T30 (70484-9-9840).
X
X
1
2 3
Montage
7
