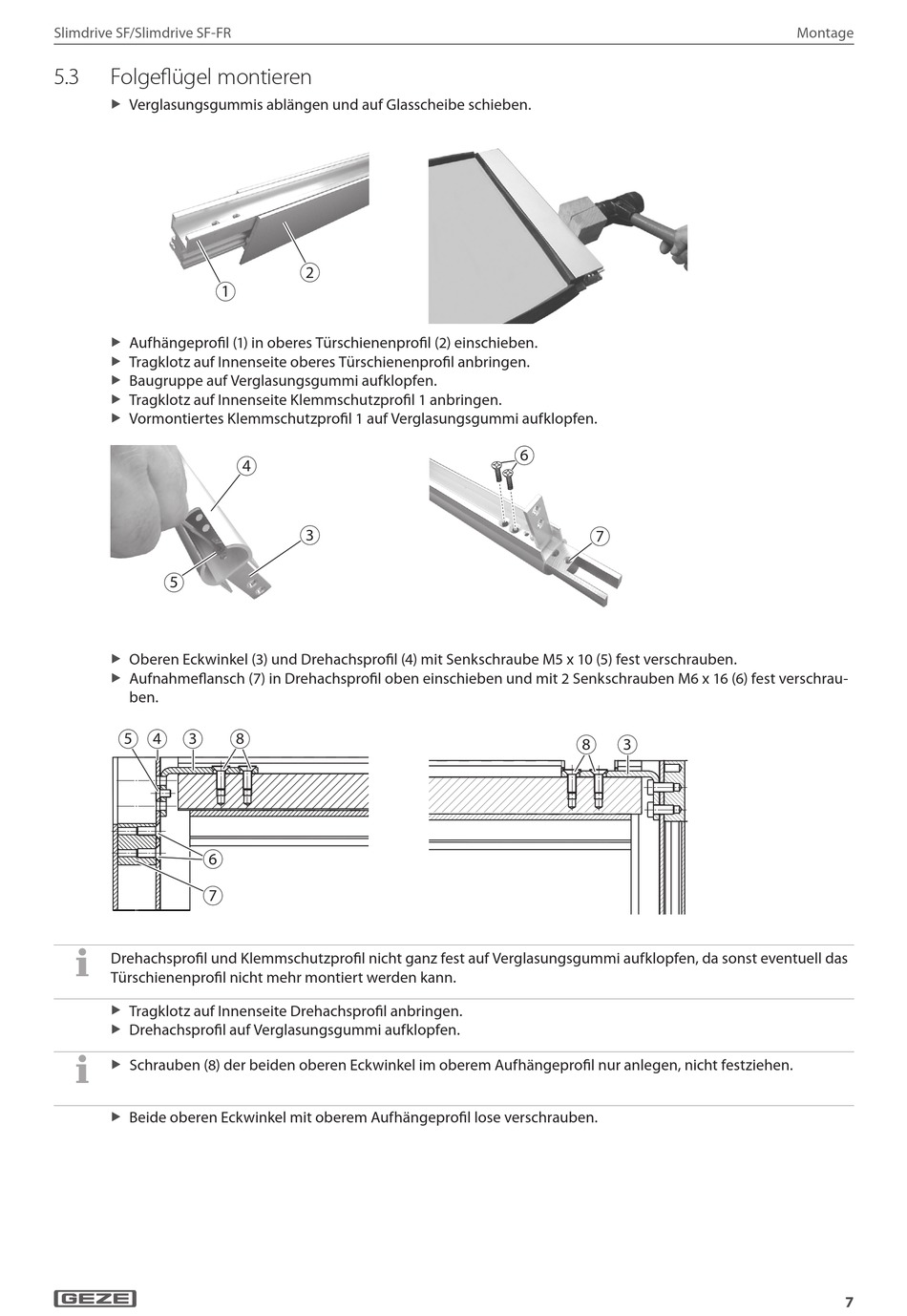

5.3 Folgeflügel montieren
Verglasungsgummis ablängen und auf Glasscheibe schieben.
X
1
Aufhängeprofil (1) in oberes Türschienenprofil (2) einschieben.
X
Tragklotz auf Innenseite oberes Türschienenprofil anbringen.
X
Baugruppe auf Verglasungsgummi aufklopfen.
X
Tragklotz auf Innenseite Klemmschutzprofil 1 anbringen.
X
Vormontiertes Klemmschutzprofil 1 auf Verglasungsgummi aufklopfen.
X
5
Oberen Eckwinkel (3) und Drehachsprofil (4) mit Senkschraube M5 x 10 (5) fest verschrauben.
X
Aufnahmeflansch (7) in Drehachsprofil oben einschieben und mit 2 Senkschrauben M6 x 16 (6) fest verschrau-
X
ben.
5 4 3
6
7
Drehachsprofil und Klemmschutzprofil nicht ganz fest auf Verglasungsgummi aufklopfen, da sonst eventuell das
Türschienenprofil nicht mehr montiert werden kann.
Tragklotz auf Innenseite Drehachsprofil anbringen.
X
Drehachsprofil auf Verglasungsgummi aufklopfen.
X
Schrauben (8) der beiden oberen Eckwinkel im oberem Aufhängeprofil nur anlegen, nicht festziehen.
X
Beide oberen Eckwinkel mit oberem Aufhängeprofil lose verschrauben.
X
2
4
3
8
6
7
8 3
