  • Seite 1 Karusselltür DE Montageanleitung TSA 325 NT...

  • Seite 2: Inhaltsverzeichnis

    Allgemeine Werkzeugausrüstung................................5 Besondere Werkzeuge....................................5 Verbrauchsmaterialien ....................................5 Aufbau ..................................6 Baugruppen und -teile ....................................6 Sicherheitseinrichtungen und Bedien elemente an der Karusselltür TSA 325 NT ..............7 Montage ..................................9 Bauseitige Vorbereitung ....................................9 Karusselltür TSA 325 NT montieren ................................9 Schaltkontaktleisten auf den Flügeln montieren ..........................23 Diagnosegerät GEZE ST220 anschließen ..............................

  • Seite 3: Symbole Und Darstellungsmittel

    Fußgängerverkehrs in gewerblichen Betriebsstätten und öffentlichen Bereichen. à Die Karusselltür TSA 325 NT darf nicht als Feuer- oder Rauchschutztürantrieb eingesetzt werden. à Die Variante der Karusselltür TSA 325 NT mit Break-Out-Flügeln ist für den Einsatz in Flucht- und Rettungswe- gen geeignet.

  • Seite 4: Sicherheitshinweise

    GEZE autorisiert sind. à Für sicherheitstechnische Prüfungen sind die länderspezifischen Gesetze und Vorschriften zu beachten. à Eigenmächtige Änderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden aus. à Bei Kombination mit Fremdfabrikaten übernimmt GEZE keine Gewährleistung.

  • Seite 5: Werkzeuge Und Hilfsmittel

    Karusselltür TSA 325 NT Werkzeuge und Hilfsmittel Werkzeuge und Hilfsmittel 2. 1 Allgemeine Werkzeugausrüstung à Maßband à Torx-Schlüssel T x 20 à Markierstift à Seitenschneider à Drehmomentschlüssel à Crimpzange für Elektrokabel à Inbusschlüssel in gängigen Größen - auch 7 mm à Bohrmaschine à...

  • Seite 6: Aufbau

    Aufbau Karusselltür TSA 325 NT Aufbau 3. 1 Baugruppen und -teile Motor Drehflügel Lagerung oben Verschlussbolzen Steuerung Stangenverriegelung/Stangenschloss Deckenkranz Handgriff Deckenbleche unten Seitenteile Öffnungen für Halogenleuchten (optional) Klötze für Seitenteilprofile Öffnung für automatische Verriegelung (optional) Bodenring Automatische Verriegelung (optional) Unteres Drehkreuz Blenden (nur bei manuellen Türen)

  • Seite 7: Sicherheitseinrichtungen Und Bedien Elemente An Der Karusselltür Tsa 325 Nt

    Karusselltür TSA 325 NT Aufbau Sicherheitseinrichtungen und Bedien elemente an der Karusselltür TSA 325 NT Position Bezeichnung Erläuterung Bewegungsmelder innen und außen à am Deckenkranz befestigt à arbeiten auf Radarbasis à Ansteuerelement für automatische Karusselltüren à einstellbares Detektionsfeld Vorpfostensicherheitssensor à Präsenzmelder auf Aktiv-Infrarotbasis à...
  • Seite 8 Aufbau Karusselltür TSA 325 NT Position Bezeichnung Erläuterung Pfostensicherheit à Gummi-Schaltleiste, die an der Hauptschließkante am festen Seitenteil der Karusselltür angebracht ist à löst bei Berührung eine Notbremsung* der Tür aus Fersenschutzleiste à Gummi-Schaltleiste, die unten waagerecht am Drehflügel angebracht wird à...

  • Seite 9: Montage

    à Art und Belastbarkeit der Fassadenkonstruktion bzw. Unterkonstruktion. à Ebenheit der Montagefläche. à Anforderungen des Kabelplans. à Montagehöhe/Meterriss auf der Baustelle beachten. Karusselltür TSA 325 NT montieren Arbeitsplatz gegen unbefugtes Betreten sichern. Immer zu zweit arbeiten. Trittleiter oder Tritthocker verwenden.

  • Seite 10: Bodenring Ausrichten

    Montage Karusselltür TSA 325 NT 4.2.2 Bodenring ausrichten à Um eine einwandfreie Funktion der Karusselltür TSA 325 NT zu gewährleisten, muss der Bodenring sauber aus- gerichtet sein (±1 mm). à DIN 18650/EN 16005 beachten. Oberkante FFB (Fertigfußboden) = Oberkante Bodenring Bodenring alle 30–40 cm mit Hilfe eines Nivelliergeräts ausrichten und unterlegen.

  • Seite 11: Bodenring Am Untergrund Befestigen

    Estrichhöhe im Bodenring beachten. Das Maß 22 mm in der Zeichnung unten bezieht sich auf Standard-Fußmat- ten von GEZE. Bodenring (1) mit Estrich ausgießen. * bezieht sich auf Standard-Fußmatten von GEZE Vor der weiteren Anlagenmontage muss der Bodenring auf Maßhaltigkeit geprüft werden.

  • Seite 12: Deckenkranz Montieren

    Montage Karusselltür TSA 325 NT 4.2.5 Deckenkranz montieren Bei der Montage des Deckenkranzes Unterlagen (2) verwenden. 2 Halbschalen (1) des Deckenkranzes zusammen- fügen. 2 Halbschalen (1) verschrauben (siehe Pfeile). Bei größeren Anlagen: 2 Stege (3) mit Querstegen in die montierten Halbschalen setzen.

  • Seite 13: Antriebseinheit Montieren

    Karusselltür TSA 325 NT Montage 4.2.6 Antriebseinheit montieren Die Antriebseinheit (1) kann vormontiert oder separat geliefert werden. Antriebseinheit (1) parallel zur Anlagenachse (4) montieren. außen innen Die Anlagenachse entspricht oft auch der Fassadenachse. Antriebseinheit (1) mit 8 Schrauben (4) an den...

  • Seite 14: Klötze Für Seitenteilprofile Setzen

    Montage Karusselltür TSA 325 NT 4.2.7 Klötze für Seitenteilprofile setzen Der Abstand der Klötze zur Stoßstelle kann sich von Anlage zu Anlage unterscheiden. 10 10 Lage der Klötze (2) ausmessen und markieren. Pro Seitenteil werden 3 Klötze befestigt. Bohrungen an den Markierungen setzen und Gewinde schneiden.

  • Seite 15: Seitenteil Einsetzen

    Karusselltür TSA 325 NT Montage 4.2.8 Deckenkranz hochheben WARNUNG! Der Deckenkranz ist sehr schwer (ca. 200 kg). Verletzungsgefahr durch Herabfallen des Deckenkranzes. Heben Sie den Deckenkranz nur mit geeigneten Hilfsmitteln hoch (z. B. Pneumatikstempel). Treten Sie nicht unter den angehobenen Drehkranz.
  • Seite 16 Montage Karusselltür TSA 325 NT Die eingesetzten Seitenteile mit einem Gurt im oberen Drittel gegen Umfallen sichern. Oberen Gummi der Seitenteile und Deckenkranz mit Seifenlauge oder Silikonspray einsprühen. Deckenkranz vorsichtig auf die Seitenteilprofile ablassen. 2 Verglasungsklötze (min. 2 mm) einlegen. Der Deckenkranz muss auf allen Seitenteilprofilen gleichmäßig aufliegen.
  • Seite 17 Karusselltür TSA 325 NT Montage Schrauben (3) des Spannrings am Kettenrad über Kreuz mit 16,5 Nm anziehen. 4.2. 1 1 Bodenlager einsetzen Lagerring (2) mit 4 Schrauben (1) auf die Lager- platte (3) schrauben. Lagerschalen des Lagerrings (2) gut fetten. Kegellager (4) gut fetten und in den Lagerring (2)
  • Seite 18 Montage Karusselltür TSA 325 NT 4.2. 1 2 Schleifring montieren Schleifring (1) auf Lagerwelle (2) des Drehkreuzes schrauben. Platine DCU602 (4) mit 2 Schrauben (3) auf Ketten- Ansicht von unten: rad schrauben. 2 Kabel (5) vom Schleifring an Platine anschließen.
  • Seite 19 Karusselltür TSA 325 NT Montage 4.2. 1 4 Kabelführung für Pfosten sicherheit bohren An jedem Pfosten (2) eine Bohrung für Kabel- führung Pfostensicherheit durch den Decken- kranz (1) bohren. Kabel Pfostensicherheit (3) durch den Decken- kranz fädeln. 4.2. 1 5 Mittelstange unten montieren Kabel (3) durch die Mittelstange (1) führen und im...
  • Seite 20 Montage Karusselltür TSA 325 NT 4.2. 1 6 Antriebskette einsetzen und ausrichten Antriebskette (1) einsetzen. Prüfen, ob Antriebsritzel (3) und Kettenrad (2) fluchten. 4.2. 1 7 Vorpfostensicherheits sensor montieren (Option 1) Sensor GC 333 C (1) mit Aufkleber nach Maßanga- ben ausrichten und mit 2 Schrauben festschrau- ben.
  • Seite 21 Karusselltür TSA 325 NT Montage 4.2. 1 9 Drehflügel montieren Drehflügel (1) einsetzen. Drehflügel müssen bei der Verglasung auf der Bau- stelle nach Verklotzungsregeln (siehe „Klotzfibel“ von Gluske) verklotzt werden. 4.2.20 Drehflügel befestigen Drehflügel oben und unten jeweils mit 2 Schrau- ben (2) am Drehkreuz festschrauben.

  • Seite 22: Kettenspanner Einstellen

    Montage Karusselltür TSA 325 NT Die anderen Drehflügel (3-flg./4-flg.) in der glei- chen Weise montieren. Ab 3000 mm Anlagendurchmesser werden Drehkreuzversteifungen (3) zwischen den Drehflügeln angebracht. 4.2.21 Kettenspanner einstellen 2 Schrauben (1) am Kettenspanner (4) lösen. Antriebskette (2) spannen. Die Anzeige (3) muss im grünen Bereich sein.

  • Seite 23: Schaltkontaktleisten Auf Den Flügeln Montieren

    Karusselltür TSA 325 NT Montage Schaltkontaktleisten auf den Flügeln montieren Mindestens eine Seite der Schaltkontaktleiste (2) aus dem Profil (1) ziehen. Schaltkontaktleisten (2) mit jeweils 2 Schrauben M4 (4) an die Flügel (3) schrauben. Zwischen den 2 vorbereiteten Bohrlöchern auf der Baustelle weitere Löcher für Befestigungsschrauben nach folgendem Schema bohren.

  • Seite 24: Positionsgeber Montieren

    Diagnosegerät GEZE ST220 anschließen Diagnosegerät GEZE ST220 (Mat. Nr. 137343) an Schnittstelle (1) anschließen. Anlage mit Steuergerät GEZE ST220 (Id. Nr. 087261) oder GEZEconnects (Id. Nr. 133367) in Betrieb nehmen. Informationen zur Inbetriebnahme der Anlage finden Sie im Anschlussplan DCU6.

  • Seite 25: Deckenbleche Montieren

    Karusselltür TSA 325 NT Montage Deckenbleche montieren 4.5. 1 Abdeckung auflegen Abdeckung (1) (Holzplatte oder Alublech) auf Deckenring legen. Abdeckung (1) festschrauben. Bleche (6) aufkleben. Wetterdach mit Wasserrinne (5) anbringen. Abdeckung Dämmung Deckenkranz Drehflügel Wasserrinne Blech Wasserrinne auf der Baustelle abdichten (siehe...

  • Seite 26: Segmentbleche Einsetzen Und Verschrauben

    Montage Karusselltür TSA 325 NT 4.5.2 Segmentbleche einsetzen und verschrauben Löcher für Verriegelungsbolzen der manuel- len und automatischen Verriegelung (Option) bohren. Segmentbleche (2) einsetzen und ausrichten. Segmentbleche an Verriegelungsstellen und im Ansicht nach oben zur Decke: Durchgangsbereich mit Schrauben (3) fest-...
  • Seite 27 Karusselltür TSA 325 NT Montage 4.5.3 Reinstreifermatte verlegen Reinstreifermatten (1) nach Verlegeplan verle- gen.

  • Seite 28: Checkliste Inbetriebnahme Und Service

    Montage Karusselltür TSA 325 NT Checkliste Inbetriebnahme und Service à Türkonstruktion à Festigkeit der Profile, der Flügel und Trommelwände à Motorbefestigung à Drehlager fetten à dichtes Dach, Wasserablauf reinigen à Glas auf Glasbruch à Sitz der Deckenbleche à Kettenspannung à Zustand und Befestigung aller Bürsten (oben, seitlich und unten) à...

  • Seite 29: Optionen

    Positionen montieren (ca. 95 mm von der Flügelaußenkante (2)). ~ 9 5 m 5. 1 .3 Verriegelungsrampen am TSA 325 NT BO montieren Verriegelungsrampen an den beiden Fahrflügeln, die in Nacht-Position außen stehen, an den vorgebohrten Positionen montieren (ca. 95 mm von der Flügelaußenkante (2)).

  • Seite 30: Einbaupositionen

    Optionen Karusselltür TSA 325 NT 5. 1 .4 Einbaupositionen Einbauposition TSA 325 NT, 3-flügelig, Variante 1: außen innen Drehflügel Verriegelung Einbauposition TSA 325 NT, 3-flügelig, Variante 2: außen innen Drehflügel Verriegelung...
  • Seite 31 Karusselltür TSA 325 NT Optionen Einbauposition TSA 325 NT, 4-flügelig: außen innen Drehflügel Verriegelung Einbauposition TSA 325 NT BO, 3-flügelig, Variante 1: außen innen Drehflügel Verriegelung...
  • Seite 32 Optionen Karusselltür TSA 325 NT Einbauposition TSA 325 NT BO, 3-flügelig, Variante 2: außen innen Drehflügel Verriegelung Einbauposition TSA 325 NT BO, 4-flügelig: außen innen Drehflügel Verriegelung...

  • Seite 33: Position Der Verriegelungen Einstellen

    Karusselltür TSA 325 NT Optionen 5. 1 .5 Position der Verriegelungen einstellen Die Verriegelung muss so eingestellt werden, dass sie sich möglichst nahe am Deckenblech befíndet, aber nicht anstößt. Deckenblech Verriegelungsrampe Verriegelung WARNUNG! Lebensgefahr durch Stromschlag! Trennen Sie die Anlage vor Arbeiten an der Elektrik vom 230-V-Netz.

  • Seite 34: Schaltpunkte Einstellen

    Optionen Karusselltür TSA 325 NT Drehkreuz so stellen, dass die Flügel nicht unter den Verriegelungen stehen. Beide Verriegelungen mit der Handentriegelung (Sechskant SW6) (siehe Kapitel 5.1.1 Bauteile auf Seite 29, Pos. 7) ganz nach unten stellen. Drehkreuz so weit drehen, bis mindestens eine der beiden Verriegelungen einrastet.

  • Seite 35: Karusselltür Mit Break-Out-Funktion

    Karusselltür TSA 325 NT Optionen Karusselltür mit Break-Out-Funktion 5.2. 1 Zentrale Drehachse einbauen Schutzplatte (1) entfernen. Bodenlager (2) vormontieren. Untere Drehscheibe (2) auf Bodenlager legen. 4 Schrauben (4) an oberer Break-Out-Mechanik (3) abschrauben.
  • Seite 36 Optionen Karusselltür TSA 325 NT Lagerplatte der oberen Break-Out-Mechanik (3) anheben. Stahlrohr (5) der Drehachse auf untere Dreh- scheibe (2) und in die obere Break-Out-Mechanik stecken. Auf genaue Flucht zwischen Drehscheibe und oberer Break-Out-Mechanik achten.

  • Seite 37: Bo-Flügel Einbauen

    Karusselltür TSA 325 NT Optionen Stahlrohr jeweils mit 2 Passfedern (6) oben und unten gegen Verdrehen und Verrutschen sichern. Passfedern mit Schrauben M3 sichern. Passfedern demontieren: Schrauben M3 aus den Passfedern herausschrau- ben. Schrauben M4 einschrauben und mit einem Ab- zieher Passfedern abdrücken.
  • Seite 38 Optionen Karusselltür TSA 325 NT Zentrale Drehachse (9) so drehen, dass die Bohrung der BO-Achse des Flügels (7), der montiert werden soll, seitlich zur Mitte der Seitenteile (11) zeigt, d. h. in Richtung der unten angezeigten Schwenkachse (10). Der Deckenmontagering (14) muss nach oben verstellt werden, um den oberen BO-Flansch verschrauben zu können.
  • Seite 39 Karusselltür TSA 325 NT Optionen Untere BO-Achse in Drehscheibe (2) einsetzen. Oberen BO-Flansch (8) einschwenken und mit vier Schrauben (15) festschrauben.
  • Seite 40 Optionen Karusselltür TSA 325 NT Rastbolzen durch Linksdrehung an der Einstell- schraube (16) entspannen. Die Einstellschraube (16) muss leicht anliegen. Der Flügel rastet in die BO-Raste ein. Einstellschraube (16) eine ¼-Umdrehung im Uhr- zeigersinn drehen. Das Federpaket wird vorgespannt. Der entsprechende Flügel (17) befindet sich immer rechts von der Einstellschraube (16).

  • Seite 41: Schaltscheiben Kontrollieren

    Karusselltür TSA 325 NT Optionen 5.2.3 Schaltscheiben kontrollieren Schaltscheiben (1) so auf dem oberen BO-Flansch montieren, dass in Flügel-Nullstellung die Rolle (2) des Schalters in der Einbuchtung der Schaltschei- be steht. Falls die Rolle (2) nicht exakt in die Einbuchtung passt, kann die Schaltscheibe (1) auch gedreht werden.
  • Seite 42 Optionen Karusselltür TSA 325 NT Ausbrechkraft messen Messgeräte: à Messkeule à Federmesswaage Messpunkt (5) gemäß nebenstehender Zeichnung markieren. Ausbrechkraft der einzelnen BO-Flügel am Mess- punkt (5) messen. Die Ausbrechkraft darf maximal 220 N betragen. Ausbrechkraft einstellen Ggf. Ausbrechkraft an Einstellschraube (6) nach- stellen.

  • Seite 43: Außenliegender Nachtverschluss (Automatisch Und Manuell)

    Karusselltür TSA 325 NT Optionen Außenliegender Nachtverschluss (automatisch und manuell) WARNUNG! Verletzungsgefahr durch Glasbruch! Türflügel immer zu zweit montieren. Türflügel (2) einhängen. Türflügel mit Stellschraube (1) auf die richtige Höhe einstellen. Höhe anhand der Bürstenhöhe ausrichten. Gängigkeit der Türflügel prüfen.

  • Seite 44: Manuellen Nachtverschluss Montieren

    Optionen Karusselltür TSA 325 NT Not-Aus-Schalter (Option) (2) montieren. 5.3.2 Manuellen Nachtverschluss montieren Rosetten (2) für Schloss montieren. Not-Aus-Schalter (Option) (1) montieren. 5.3.3 Stößelkontakt Not-Aus-Schalter montieren Stößelkontakt des Not-Aus-Schalters so einstellen, 5 mm dass der Kontaktschalter einen Abstand von 5 mm hat.

  • Seite 45: Montagehinweise Zur Nv-Zahnriemenführung Allgemein

    Karusselltür TSA 325 NT Optionen Montagehinweise zur NV-Zahnriemenführung allgemein 5.4. 1 Position der Mitnehmer zu den Rollenhaltern Die angegebenen Abstände in der Zeichnung unten zwischen dem Mitnehmer in Offenlage (1) und der Umlen- kung bzw. dem Getriebemotor sowie zwischen den beiden inneren Rollenhaltern (2) dürfen nicht unterschritten werden.

  • Seite 46: Verteilung Der Rollenhalter

    Optionen Karusselltür TSA 325 NT 5.4.2 Verteilung der Rollenhalter Wenn die Rollenhalter ungleichmäßig verteilt sind, schwankt die Zahnriemenspannung sehr stark. Dies kann zu folgenden Problemen führen: à Anlage lernt nicht richtig à Anlage schließt nicht vollständig à Anlage meldet beim Öffnen oder Schließen den Fehler „Behinderung“...

  • Seite 47: Verstellbare Rolle Am Rollenhalter Einstellen

    Karusselltür TSA 325 NT Optionen 5.4.3 Verstellbare Rolle am Rollenhalter einstellen Je mehr der Zahnriemen (3) von den Rollen der Rollenhalter abhebt, desto stärker schwankt die Zahnriemen- spannung. Aus diesem Grund muss die verstellbare Rolle (1) nach Montage der Flügel an allen Rollenhaltern mit einem möglichst kleinen Abstand (5) zum vorbeifahrenden Mitnehmer (4) eingestellt werden.
  • Seite 48 Optionen Karusselltür TSA 325 NT Zahnriemen-Verdrehung am Getriebemotor und an der Umlenkrolle Um die Kraftübertragung sowie die Verriegelungsfunktion zu realisieren, muss der Zahnriemen zwischen äußers- tem Rollenhalter und Getriebemotor bzw. Umlenkung um 180° verdreht werden (siehe Pfeil). glatter Zahnriemenrücken verzahnte Seite Zahnriemen-Kreuzung Für die gegenläufige Bewegung der Flügel muss der Zahnriemen in der Mitte der Anlage über der Tandemrolle...
  • Seite 49 Karusselltür TSA 325 NT Optionen Zahnriemenkreuzung bei außenlaufendem Nachtverschluss Bei einem außenlaufendem Nachtverschluss muss die Tandemrolle (3) eingesetzt werden. Die Aussparungen in der Kranzblende müssen entsprechend ausgeführt werden. Riemen 1 Riemen 2 Tandemrolle Zahnriemenführung bei Stangenverriegelung und außenliegendem Nachtverschluss Beim Einsatz einer Stangenverriegelung bei einem außenlaufendem Nachtverschluss kann die Tandemrolle wei- ter innen an einem Träger (1) in der Decke befestigt werden.

  • Seite 50: Einsatz Eines Zahnriemenspanners

    Optionen Karusselltür TSA 325 NT 5.4.5 Einsatz eines Zahnriemenspanners Je kleiner die Anlage, desto stärker schwankt die Zahnriemenspannung während der Flügelbewegung. Der Zahnriemenspanner (Mat. Nr. 140538) sorgt dafür, dass die Zahnriemenspannung gleichmäßiger verläuft. Er kann sowohl in Rundschiebetüren als auch bei Nachtverschlüssen (innen- und außenlaufend) verwendet werden.

  • Seite 51: Offenhalteüberwachung

    Karusselltür TSA 325 NT Optionen 5.4.6 Offenhalteüberwachung Halteleiste und Dichtgummis lösen Dichtgummis (1) von Portalseitenteil lösen. Flügel in Richtung Schließlage schieben...
  • Seite 52 Optionen Karusselltür TSA 325 NT Pfostenseitenteil für Offenhalteüberwachung vorbohren und montieren...
  • Seite 53 Karusselltür TSA 325 NT Optionen Offenhalteüberwachung und Gegenstück am Flügel in Flucht bringen und befestigen Offenhalteüberwachung (1) und Gegenstück (2) am Flügel müssen so montiert werden, dass sie bei geschlossener Tür fluchten. 2 Schrauben (3) lösen und Offenhalteüber- wachung in der Höhe verstellen.
  • Seite 54 Optionen Karusselltür TSA 325 NT Offenhalteüberwachung anschließen Kabeldurchführung für Anschluss Offen- halteüberwachung (1) bohren. Kabel (2) durch Pfostenseitenteil führen und an Steuerung anschließen.
  • Seite 55 Karusselltür TSA 325 NT Optionen Halteleiste und Dichtgummis befestigen Dichtgummi (2) in Halteleiste (1) clipsen. Ansicht X:...
  • Seite 56 Optionen Karusselltür TSA 325 NT Verkabelung Offenlageüberwachung, 4-flg. Verbindungskabel (LiYY 2×0,25 mm) zu DCU6 STOP (siehe auch Anschlussplan Türsteuerung DCU6, Mat. Nr. 128372) Brücke aus Schaltdraht YV 1×0,8 / 1,40, El-CU Draht verzinnt, Isolation PVC YI 2, in Anlehnung an DIN VDE 0812, Länge ca.

  • Seite 57: Karusselltür In Ganzglas-Ausführung (Tsa 325 Nt Gg)

    Rohbauaussparung 1500 × 1000 × 300 Optional: 900 × 900 × 280 Karusselltür TSA 325 NT GG mit Antriebskasten und extern montiertem Steuerkasten Rohbauaussparung 1000 × 1000 × 300 Bei manuellen Türen genügt eine Tiefe für die Grube von mindestens 60 mm, da kein Antriebskasten verbaut wird.
  • Seite 58 Optionen Karusselltür TSA 325 NT Position des Bodenrings festlegen. Position des Antriebskastens festlegen und sauber ausrichten. Maße Antriebskasten 1404 1444* *) mit Winkelrahmen...
  • Seite 59 Karusselltür TSA 325 NT Optionen 5.5.3 Bodenring ausrichten Bodenring und Antriebskasten alle 30–40 cm mit Hilfe eines Nivelliergeräts ausrichten und unterlegen. Antriebskasten sauber ausrichten. Die Oberkante des Antriebskastens ist 24 mm niedriger als die Oberkante des Bodenrings. 5.5.4 Bodenring verschrauben Ausgerichteten Bodenring und Antriebskasten mit Winkel (3) am Rohfußboden verschrauben.

  • Seite 60: Antrieb Einbauen

    Karusselltür TSA 325 NT 5.5.5 Bodenring mit Estrich ausgießen Estrichhöhe im Bodenring beachten. Das Maß 22 mm in der Zeichnung unten bezieht sich auf Standard-Fußmatten von GEZE. Antriebskasten und Bodenring (1) in Estrich ein- gießen. * bezieht sich auf Standard-Fußmatten von GEZE 5.5.6...

  • Seite 61: Deckengläser Aufsetzen

    Karusselltür TSA 325 NT Optionen Am Stoß Seitenteile (1) im H-Profil mit Vergla- sungsklötzen (2) abstützen. Darauf achten, dass innen der Spalt (x) min. 2–3 mm breit ist, um eine ausreichende Abdich- tung zu gewährleisten. An der Stoßstelle zum Pfosten ausreichend Silikon (3) verwenden (2–3 mm).

  • Seite 62: Drehlager Und Drehkreuz Unten Montieren

    Optionen Karusselltür TSA 325 NT Winkelhalter (4) in der Draufsicht: 5.5.9 Drehlager und Drehkreuz unten montieren Lagerring (2) mit 4 Schrauben (1) auf die Lager- platte (3) schrauben. Lagerschalen des Lagerrings gut fetten. Drehkreuz (4) auf Drehlager montieren.
  • Seite 63 Karusselltür TSA 325 NT Optionen 5.5. 1 0 Türflügel einsetzen WARNUNG! Verletzungsgefahr durch herabfallendes oberes Drehkreuz! Sichern Sie das obere Drehkreuz vor dem Einsetzen des ersten Türflügels gegen Herunterfallen. Türflügel (1) auf die Stege des Drehkreuzes schie- ben und verschrauben.
  • Seite 64 Optionen Karusselltür TSA 325 NT 2 Schrauben (1) am Kettenspanner (4) lösen. Antriebskette (2) spannen. Die Anzeige (3) muss im grünen Bereich sein. Kettenspanner mittig zwischen den Kettenrä- dern und senkrecht zur Kette platzieren. 2 Schrauben (1) wieder anziehen. 5.5. 1 1 Türanlage verdrahten Türanlage nach Anschlussplan verdrahten.
  • Seite 65 Karusselltür TSA 325 NT Optionen 2 Schrauben (1) am Kettenspanner (4) lösen. Antriebskette (2) spannen. Die Anzeige (3) muss im grünen Bereich sein. 2 Schrauben (1) wieder anziehen. 5.5. 1 3 Sensorik verkabeln und befestigen Die Kabel (3) des Radar-Bewegungsmelders und des Sensors (4) für die Vorpfostensicherheit können im aufge- setzten Kranzprofil (2) der Deckengläser (1) versteckt und über den Pfosten nach unten geführt werden.
  • Seite 66 Optionen Karusselltür TSA 325 NT 5.5. 1 5 Manuellen Nachtverschluss außen montieren Bei der Ausstattung mit einem Nachtverschluss ist das Deckenglas außen größer geschnitten und mit Bohrungen versehen, um die Führungsschiene oben zu verschrauben. Rollenwagen und Sichelbleche teilweise abbauen. Rollenwagen einsetzen und mit Stellschraube rechts und links am Rollenwagen Türhöhe und Ausrichtung einstellen.

  • Seite 67: Drehzahlbegrenzer-Einheit Für Tsa 325 Nt

    Karusselltür TSA 325 NT Optionen Drehzahlbegrenzer-Einheit für TSA 325 NT Die Drehzahlbegrenzer-Einheit (Mat. Nr. 157585) ist wie unten dargestellt vormontiert. Kettenrad und Kette sind lose beigelegt. Drehzahlbegrenzer mit Kette, Kettenrad und Montageplatte Die Drehzahlbegrenzer-Einheit kann analog zu einer Antriebseinheit in eine 200 mm hohe Decke eingebaut...
  • Seite 68 Optionen Karusselltür TSA 325 NT Drehzahlbegrenzer einstellen Kettenrad und Kette einbauen. Schrauben (1) lösen und Drehzahlbegrenzer grob positionieren. Klemmschrauben (2) lösen. Kette über die Spannschraube (3) leicht spannen. Klemmschrauben (2) anziehen. Drehzahlbegrenzer durch Getriebemotor ersetzen Der Drehzahlbegrenzer kann ggf. durch einen Getriebemotor ersetzt werden.
  • Seite 69 Karusselltür TSA 325 NT Optionen Grundplatte Motor (2) und Kettenspanner (3) drehen. Getriebemotor (4) mit Drehzahlbegrenzer auf die Grundplatte (2) schrauben. Kette (5) auflegen und Drehzahlbegrenzer ein- stellen (siehe vorige Seite).

  • Seite 70: Karusselltür Tsa 325 Nt Rc 2

    Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 6. 1 Baugruppen und -teile Decke Portal Deckenunterkonstruktion Seitenteil innen Motorgetriebeeinheit Seitenteil außen NV-Antriebseinheit NV-Flügel Sichelbleche Drehflügel Deckenbleche Bodenring...

  • Seite 71: Karusselldrehtür Tsa 325 Nt Rc 2

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 Karusselldrehtür TSA 325 NT RC 2 6.2. 1 Antrieb Nachtverschluss (AINV) Anschlusswinkel Erdungsverbinder Anschlagpuffer Getriebemotor DCU 1 Fassadenwinkel Steuerung Rahmenrohr, innen Akkumulator Befestigungsrohr Transformator Versteifungsstrebe Decke Mitnehmer Stangenverriegelungseinheit mit Tandemrolle Rollenwagen...

  • Seite 72: Ansteuerelemente Sicherheitssensorik - Nv-Antrieb

    Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT 6.2.2 Ansteuerelemente Sicherheitssensorik – NV-Antrieb Sensorikpaket für innenliegende NV-Anlagen Regenabdeckung zum Schutz des Radarmelders im Außenbereich (optional) GC 302 R Radarmelder zur Ansteuerung der Automatiktür Ultraschall zur Absicherung der Öffnungsweite...
  • Seite 73 Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 6.2.3 Portale An der Karusselltür TSA 325 NT RC2 können 2 Portal-Arten verbaut werden: à Kastenportal à Sandwich-Portal Kastenportal Sandwich-Portal...

  • Seite 74: Montage Karusselldrehtür Tsa 325 Nt Rc 2

    Montage Karusselldrehtür TSA 325 NT RC 2 Die Montage der Karusselldrehtür TSA 325 NT RC 2 ist in vielen Punkten gleich mit der Montage der Karussell- drehtür TSA 325 NT. In diesem Kapitel werden die Bauschritte beschrieben, die sich von der Montage der Karussell drehtür TSA 325 NT unterscheiden.
  • Seite 75 Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 6.3.6 Deckenkranz montieren siehe Kapitel 4.2.5 Deckenkranz montieren auf Seite 12 6.3.7 Antriebseinheit montieren siehe Kapitel 4.2.6 Antriebseinheit montieren auf Seite 13 6.3.8 Klötze für Seitenteilprofile setzen siehe Kapitel 4.2.7 Klötze für Seitenteilprofile setzen auf Seite 14 6.3.9...
  • Seite 76 Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT 6.3. 1 0 Bodenleisten aus RC 2-Seitenteil Außenseite auf Außenseite des Bodenrings befestigen Senkschraube M5 × 20 Obere Bodenleiste Senkschraube M5 × 20 Untere Bodenleiste Bodenring außen Bodenring innen Untere Bodenleiste (4) so auf Bodenring außen (5) setzen, dass die Außenkante der Bodenleiste mit dem äuße- ren Bodenring fluchtet.
  • Seite 77 Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 6.3. 1 1 Bodenleisten und Klötze aus RC 2-Seitenteil Innenseite lösen 6.3. 1 2 Bodenleisten aus RC 2-Seitenteil Innenseite auf Bodenring befestigen...
  • Seite 78 Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT 6.3. 1 3 Deckenkranz hochheben WARNUNG! Der Deckenkranz ist sehr schwer (ca. 200 kg). Verletzungsgefahr durch Herabfallen des Deckenkranzes. Heben Sie den Deckenkranz nur mit geeigneten Hilfsmitteln hoch (z. B. Pneumatikstempel). Treten Sie nicht unter den angehobenen Drehkranz.
  • Seite 79 Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 Deckenkranz ca. 40 mm höher als Durchgangshöhe heben.
  • Seite 80 Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT 6.3. 1 4 Portalseitenteile in Bodenring einsetzen Portalseitenteile (1) festhalten.
  • Seite 81 Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 6.3. 1 5 Portalseitenteile in Pfosten-Riegel-Fassade einsetzen 6.3. 1 6 Portalseitenteile in Bodenring einsetzen A - A...
  • Seite 82 Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT 6.3. 1 7 Seitenteil einsetzen Weitere Informationen siehe Kapitel 4.2.9 Seitenteil einsetzen auf Seite 15...
  • Seite 83 Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 Die eingesetzten Seitenteile im oberen Drittel gegen Umfallen sichern. Oberen Gummi der Seitenteile und Decken- kranz mit Seifenlauge oder Silikonspray einsprühen.
  • Seite 84 Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT 6.3. 1 8 Deckenkonstruktion in Pfosten-Riegel-Fassade absetzen Der Deckenkranz muss auf allen Seitenteilprofilen gleichmäßig aufliegen. Deckenkranz vorsichtig auf die Seitenteilprofile ablassen. 6.3. 1 9 Deckenkonstruktion mit Portalseitenteilen verschrauben...

  • Seite 85: Portalkopfteil In Pfosten-Riegel-Fassade Einsetzen

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 6.3.20 Portalkopfteil in Pfosten-Riegel-Fassade einsetzen Fassaden-Riegelprofile lösen. Deckel (4), Deckelprofil (3), Rechteckprofil (2) und 2 Gummiprofile (1) abnehmen. Portalkopfteil (5) in Pfosten-Riegel-Fassade einsetzen.
  • Seite 86 Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT Portalkopfteil mit Pfosten-Riegel-Fassade verschrauben Portalkopfteil (5) links und rechts mit jeweils 2 Schrauben (6) an Portalseitenteil schrauben. Durch Portalkopfteil (5) und Fassaden-Riegelprofil (8) bohren. Mit Schrauben (7) verschrauben. 2 Gummiprofile (1), Rechteckprofil (2), Deckelprofil (3) und Deckel (4) wieder befestigen.

  • Seite 87: Portalseitenteile Mit Pfosten-Riegel-Fassade Verschrauben

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 6.3.21 Portalseitenteile mit Pfosten-Riegel-Fassade verschrauben Deckel (1), Deckelprofil (2), Rechteckprofil (3) und Klemmgummi (4) abnehmen. Durch Portalseitenteil (5) und Fassaden-Pfostenprofil (7) bohren. Mit Schrauben (6) verschrauben. Klemmgummi (4), Rechteckprofil (3), Deckelprofil (2) und Deckel (1) wieder befestigen.

  • Seite 88: Deckenkonstruktion Mit Pfostenprofilen Der Außentür Verschrauben

    Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT 6.3.22 Deckenkonstruktion mit Pfostenprofilen der Außentür verschrauben Antriebseinheit des Nachtverschlus- ses und Nebenschließkante (2) vorbohren und Gewinde schneiden (M6). Position der Befestigungschrauben Draufsicht (Schnitt) Seitenansicht (Schnitt) Dach/Trägerprofil Nebenschließkante...

  • Seite 89: Nv-Türflügel Montieren

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 6.3.23 NV-Türflügel montieren Markierungen (Pfeile) an die Positionen der Befestigungsschrauben (1) setzen. Aufhängebügel (2) abschrauben. Türflügel in die Bodenführung einsetzen. Aufhängeschraube (5) vom Rollenwagen (3) abschrauben. Verschiebesicherung (4) auf Aufhänge- bügel (2) schieben.

  • Seite 90: Sichelbleche Montieren

    Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT Aufhängebügel mit jeweils 2 Schrauben (2) an den markierten Positionen in die Nutensteine schrauben. M8-Rollenwagenschraube (4) zur Bestim- mung der Höhenposition des Türflügels in Rollenwagen schrauben. 6.3.24 Sichelbleche montieren Türflügel (2) über das vertikale Profil der Nebenschließkante (1) hinausschieben.
  • Seite 91 Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 Rechtes Sichelblech (5) in der Mitte des Bodenrings auflegen und unter den rechten Türflügel schieben. Mittleres Sichelblech (6) auf den Bodenring legen. Alle drei Sichelbleche mit Schrauben (7) festschrauben. Hauptschließkante Türflügel (2) mit Ne- benschließkante (1) in Flucht bringen.

  • Seite 92: Anschlagpuffer Montieren

    Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT 6.3.25 Anschlagpuffer montieren Anschlagpuffer (1) am äußeren Rollenwagen ausrichten. Schraube (2) anziehen. 6.3.26 NV-Türflügel justieren Geltende Normen und Richtlinien zu Quetsch-, Scher- und Einzugstellen beachten. Türflügel bündig ausrichten. Dabei auf gleiche Höhe und parallele Schließkanten achten.

  • Seite 93: Zahnriemen-Durchschneideschutz Kürzen

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 6.3.27 Zahnriemen-Durchschneideschutz kürzen Bei Kollision des Zahnriemens mit dem Durchschneideschutz: Durchschneideschutz (2) so kürzen, dass der Zahnriemen (1) ohne Kontakt am Durchschneideschutz vorbei- läuft. 6.3.28 Stangenverriegelung einstellen Siehe Zusatzmontageanleitung Slimdrive SL WK2 (Mat. Nr. 136308).

  • Seite 94: Drehkreuz Montieren

    Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT Drehkreuz montieren siehe Kapitel 4.2.5 Deckenkranz montieren auf Seite 12 6.5. 1 Bodenlager einsetzen siehe Kapitel 4.2.5 Deckenkranz montieren auf Seite 12 6.5.2 Schleifring montieren siehe Kapitel 4.2.12 Schleifring montieren auf Seite 18 6.5.3...

  • Seite 95: Außenseite Montieren

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 6.7.2 Außenseite montieren Vorbereitungen Riegeldeckel (1) von Pfosten-Riegel-Fassade lösen. GYSO-Dichtband (2) auf Dachrinnenprofil kleben.
  • Seite 96 Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT Spanplatte (1) montieren...
  • Seite 97 Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 Deckenblech auflegen und verschrauben 2 Einbruchschraube 3 Schraubensicherung, hochfest und dichtend...
  • Seite 98 Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT Befestigung an Kastenportal und Fassade Befestigung an Sandwichportal und Pfosten- Riegel-Fassade Portalprofil Deckenblech Einbruchschrauben Pfosten-Riegel-Fassade...

  • Seite 99: Innenseite Montieren

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT RC 2 6.7.3 Innenseite montieren Spanplatte montieren Deckenblech einschieben...

  • Seite 100: Checkliste Inbetriebnahme Und Service

    Karusselltür TSA 325 NT RC 2 Karusselltür TSA 325 NT Fassadenstoßplatte mit innerem Deckenblech verschrauben 6.7.4 Segmentbleche einsetzen und verschrauben siehe Kapitel 4.5.2 Segmentbleche einsetzen und verschrauben auf Seite 26 6.7.5 Reinstreifermatte verlegen siehe Kapitel 4.5.3 Reinstreifermatte verlegen auf Seite 27 Checkliste Inbetriebnahme und Service siehe Kapitel 4.6 Checkliste Inbetriebnahme und Service auf Seite 28...

  • Seite 101: Karusselltür Tsa 325 Nt, 3-Flügelig

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT, 3-flügelig Karusselltür TSA 325 NT, 3-flügelig 7. 1 Baugruppen und -teile Decke Portal Deckenunterkonstruktion Seitenteil innen Motorgetriebeeinheit Schutzflügel NV-Antriebseinheit Seitenteil außen Sichelbleche Drehflügel Deckenbleche Bodenring...

  • Seite 102: Antrieb Nachtverschluss (Ainv)

    Karusselltür TSA 325 NT, 3-flügelig Karusselltür TSA 325 NT Antrieb Nachtverschluss (AINV) Anschlusswinkel Erdungsverbinder Anschlagpuffer Getriebemotor DCU 1 Fassadenwinkel Steuerung Rahmenrohr, innen Akkumulator Befestigungsrohr Transformator Versteifungsstrebe Decke Mitnehmer Stangenverriegelungseinheit mit Tandemrolle Rollenwagen Abdeckprofil Zahnriemen Rollenhalter Umlenkrolle...

  • Seite 103: Montage Karusselldrehtür Tsa 325 Nt, 3-Flügelig

    TSA 325 NT und der Karussell drehtür TSA 325 NT RC 2. In diesem Kapitel werden die Bauschritte beschrie- ben, die sich von der Montage der Karussell drehtür TSA 325 NT bzw. der der Karussell drehtür TSA 325 NT RC 2 unterscheiden.
  • Seite 104 Karusselltür TSA 325 NT, 3-flügelig Karusselltür TSA 325 NT 7.3. 1 1 Bodenleisten und Klötze aus Seitenteil Innenseite lösen siehe Kapitel 6.3.11 Bodenleisten und Klötze aus RC 2-Seitenteil Innenseite lösen auf Seite 77 7.3. 1 2 Bodenleisten aus Seitenteil Innenseite auf Bodenring befestigen siehe Kapitel 6.3.12 Bodenleisten aus RC 2-Seitenteil Innenseite auf Bodenring befestigen auf Seite 77...

  • Seite 105: Offenlageüberwachung Einbauen

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT, 3-flügelig 7.3.27 Offenlageüberwachung einbauen Konsole der Offenlageüberwachung montieren Offenlageüberwachung (4) mit Schrauben (3) und Nutensteinen (1) in Trägerprofil/Laufschienenpro- fil schrauben. Kabel (2) der Offenhalteüberwachung mit Steue- rung verbinden. Gegenstück der Offenlageüberwachung montieren und einstellen Gegenstück (5) der Offenlageüberwachung (4)
  • Seite 106 Karusselltür TSA 325 NT, 3-flügelig Karusselltür TSA 325 NT Schraube (7) lösen. Konsole der Offenhalteüberwachung (4) so ver- schieben, dass die Kontakte einen Abstand von 5 mm haben. Die Offenlageüberwachung darf nicht als An- schlagpuffer des Flügels verwendet werden. 5 mm...

  • Seite 107: Schutzflügel Montieren

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT, 3-flügelig Verkabelung Offenlageüberwachung, 3-flg. Verbindungskabel (LiYY 2×0,25 mm) zu DCU6 STOP (siehe auch Anschlussplan Türsteuerung DCU6, Mat. Nr. 128372) Brücke aus Schaltdraht YV 1×0,8 / 1,40, El-CU Draht verzinnt, Isolation PVC YI 2, in Anlehnung an DIN VDE 0812, Länge ca.
  • Seite 108 Karusselltür TSA 325 NT, 3-flügelig Karusselltür TSA 325 NT Schutzflügel so auf Böcken ablegen, dass die Glasscheibe mittig erhöht ist. Die geraden Glaskanten müssen frei zugänglich sein. Leistenbürste montieren Geeigneten Kunststoff-Glaskleber in Langnut der Leistenbürste (1) streichen. Leistenbürsten (1) auf den langen Glas- kanten bündig aufkleben.
  • Seite 109 Karusselltür TSA 325 NT Karusselltür TSA 325 NT, 3-flügelig Montiertes Verriegelungsoberteil (3) an Glasflügel schrauben: Buchse (6) in Bohrung im Glasflügel schieben. Oberteil mit Schraube (9), Metallplatte (8) und Zwischenplatten (7) an Glasflügel schrauben. Darauf achten, dass bei der Verschraubung kein Metall- Glas-Kontakt entsteht.
  • Seite 110 Karusselltür TSA 325 NT, 3-flügelig Karusselltür TSA 325 NT Montiertes oberes Drehlager (1) an Glasflügel schrauben: Buchse (6) in Bohrung im Glasflügel schieben. Oberteil oberes Drehlager (1) mit Schrau- be (8), Metallplatte (7) und Zwischenpla- ten (5) am Glasflügel festschrauben.
  • Seite 111 Karusselltür TSA 325 NT Karusselltür TSA 325 NT, 3-flügelig Montiertes Oberteil vom unteren Drehlager (1) an Glasflügel schrauben: Buchse (4) in Bohrung im Glasflügel schieben. Montiertes Oberteil vom unteren Dreh- lager (1) mit Schraube (6) und Zwischen- platten (5) an Glasflügel schrauben.
  • Seite 112 Karusselltür TSA 325 NT, 3-flügelig Karusselltür TSA 325 NT Oberes Drehlager laufschienenseitig montieren Oberes Drehlager gemäß Zeichnung mon- tieren: Gegenplatte (2) mit 2 Schrauben (1) auf Lagerplatte (3) schrauben. 2 Gewindestifte (4) einschrauben. Die Lagerplatte (3) muss beim rechten und linken Flügel wechselseitig eingebaut werden.

  • Seite 113: Schutzflügel Einbauen

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT, 3-flügelig 7.3.29 Schutzflügel einbauen NV-Flügel in Richtung Geschlossenlage schieben.
  • Seite 114 Karusselltür TSA 325 NT, 3-flügelig Karusselltür TSA 325 NT Schutzflügel (1) kippen und in die Karusselldrehtür TSA 325 tragen. Schutzflügel (1) kippen und in Bodenlager (2) stecken. Mutter (5) lösen. Gewindestange (4) hochdrehen und in Lagerplatte (3) (oberes Drehlager) schrau-...

  • Seite 115: Schutzflügel Einstellen

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT, 3-flügelig 7.3.30 Schutzflügel einstellen Höhenposition einstellen Höhenposition an Gewindestange (1) am oberen Drehlager und Gewindestift (4) am unteren Drehlager einstellen. Nach der Einstellung die obere Mutter (2) anziehen. Nach Einstellung der Höhenposition Kap- pen (3) einclipsen.
  • Seite 116 Karusselltür TSA 325 NT, 3-flügelig Karusselltür TSA 325 NT Anschlagbolzen montieren Anschlagbolzen (2) in oberes Drehlager (1) schrauben. 7.3.31 Zahnriemen-Durchschneideschutz kürzen Bei Kollision des Zahnriemens mit dem Durchschneideschutz: Durchschneideschutz so kürzen, dass der Zahnriemen ohne Kontakt am Durchschneideschutz vorbeiläuft. 7.3.32 Stangenverriegelung einstellen...

  • Seite 117: Montagehinweise Zur Nv-Zahnriemenführung

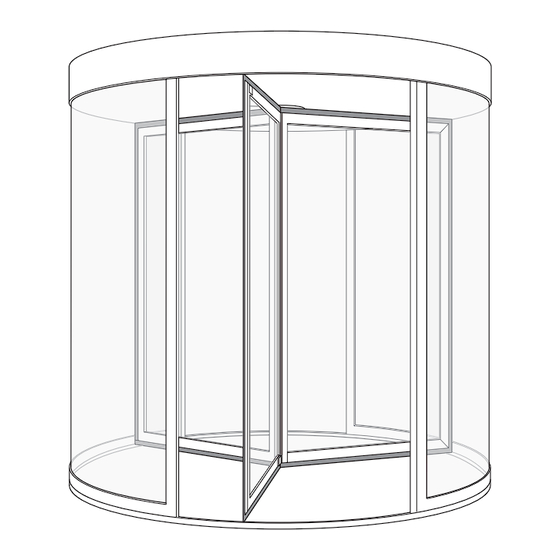

    Karusselltür TSA 325 NT Karusselltür TSA 325 NT, 3-flügelig Montagehinweise zur NV-Zahnriemenführung siehe Kapitel 5.4 Montagehinweise zur NV-Zahnriemenführung allgemein auf Seite 45 Drehkreuz montieren siehe Kapitel 4.2.5 Deckenkranz montieren auf Seite 12 7.5. 1 Bodenlager einsetzen siehe Kapitel 4.2.5 Deckenkranz montieren auf Seite 12 7.5.2...

  • Seite 118: Checkliste Inbetriebnahme Und Service

    Karusselltür TSA 325 NT, 3-flügelig Karusselltür TSA 325 NT 7.7.2 Außenseite montieren siehe Kapitel 6.7.1 Abdeckung auflegen auf Seite 94 7.7.3 Innenseite montieren siehe Kapitel 6.7.3 Innenseite montieren auf Seite 99 7.7.4 Segmentbleche einsetzen und verschrauben siehe Kapitel 4.5.2 Segmentbleche einsetzen und verschrauben auf Seite 26 7.7.5...
  • Seite 119 Karusselltür TSA 325 NT...
  • Seite 120 E-Mail: finland.se@geze.com 97944 Boxberg-Schweigern www.geze.com Tel. +49 (0) 7930-9294-0 Baltic States Iberia Fax +49 (0) 7930-9294-10 GEZE GmbH Baltic States office GEZE Iberia S.R.L. Scandinavia – Denmark E-Mail: sk.de@geze.com E-Mail: office-latvia@geze.com E-Mail: info@geze.es GEZE Danmark www.geze.com www.geze.es E-Mail: danmark.se@geze.com www.geze.dk...

Inhaltsverzeichnis
