Funktionsbeschreibung
6

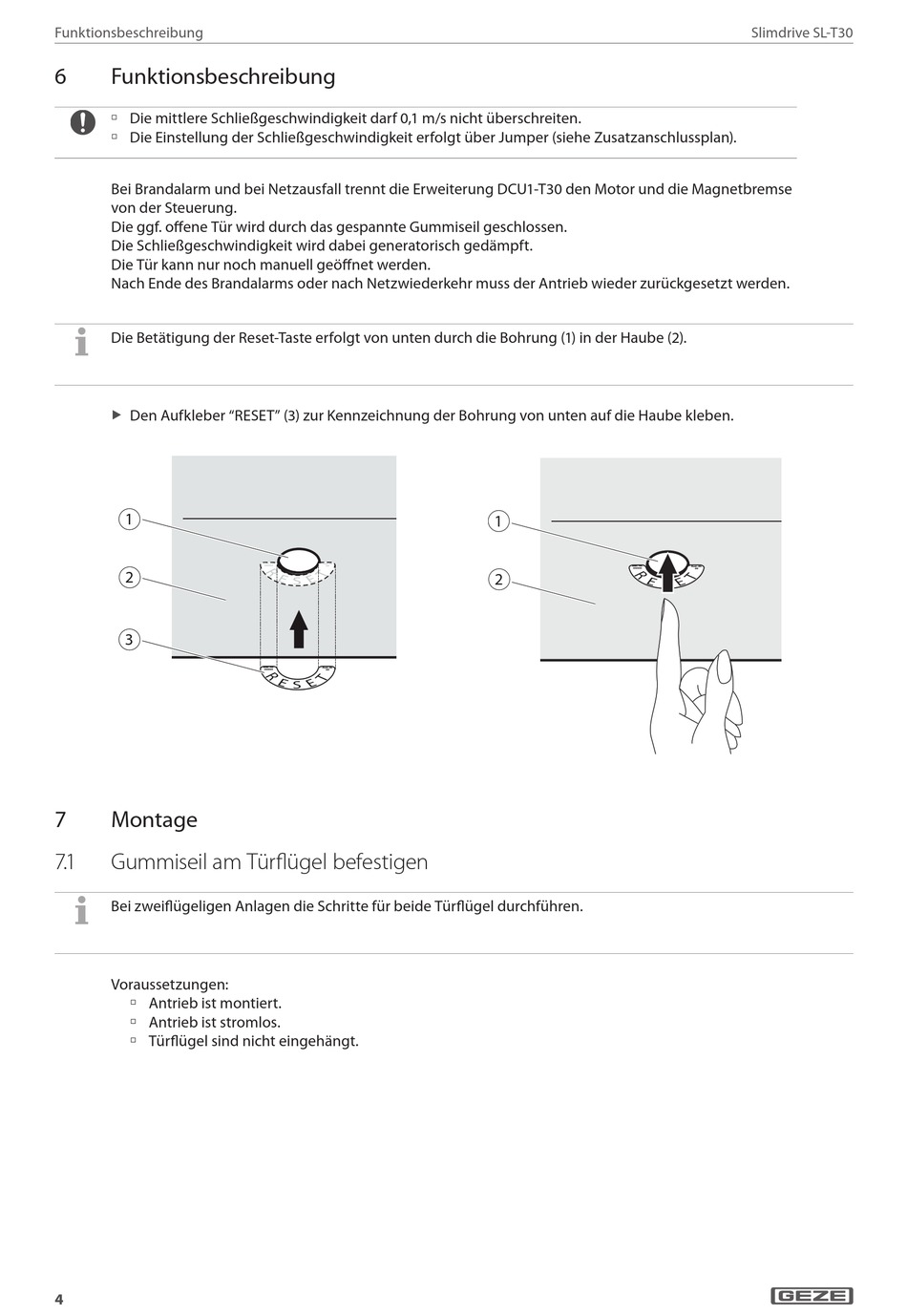

Funktionsbeschreibung
à Die mittlere Schließgeschwindigkeit darf 0,1 m/s nicht überschreiten.
à Die Einstellung der Schließgeschwindigkeit erfolgt über Jumper (siehe Zusatzanschlussplan).
Bei Brandalarm und bei Netzausfall trennt die Erweiterung DCU1-T30 den Motor und die Magnetbremse
von der Steuerung.
Die ggf. offene Tür wird durch das gespannte Gummiseil geschlossen.
Die Schließgeschwindigkeit wird dabei generatorisch gedämpft.
Die Tür kann nur noch manuell geöffnet werden.
Nach Ende des Brandalarms oder nach Netzwiederkehr muss der Antrieb wieder zurückgesetzt werden.
Die Betätigung der Reset-Taste erfolgt von unten durch die Bohrung (1) in der Haube (2).
Den Aufkleber "RESET" (3) zur Kennzeichnung der Bohrung von unten auf die Haube kleben.
X
X
1
2
3
7
Montage
7. 1
Gummiseil am Türflügel befestigen
Bei zweiflügeligen Anlagen die Schritte für beide Türflügel durchführen.
Voraussetzungen:
à Antrieb ist montiert.
à Antrieb ist stromlos.
à Türflügel sind nicht eingehängt.
