Montage

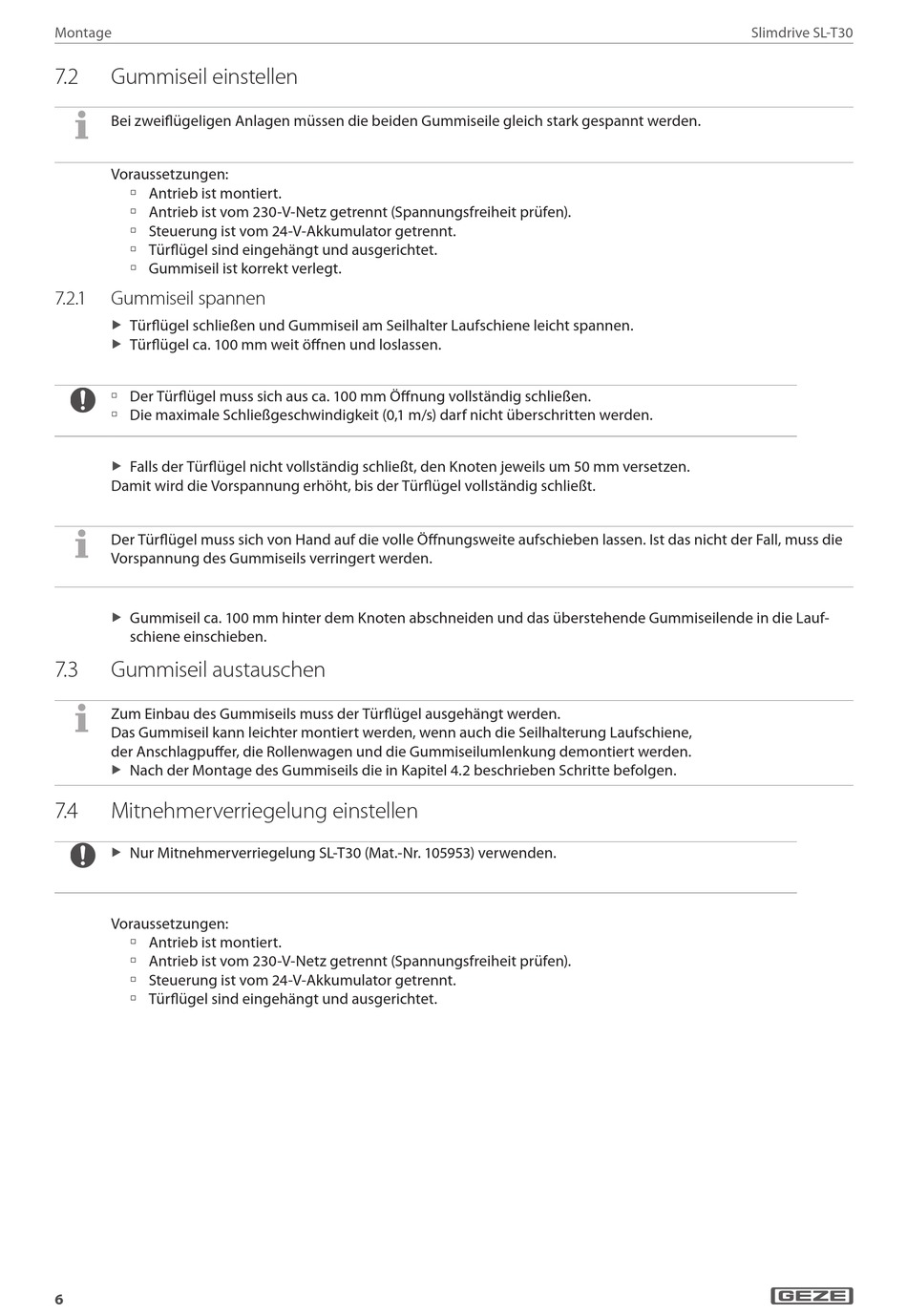

7.2
Gummiseil einstellen
Bei zweiflügeligen Anlagen müssen die beiden Gummiseile gleich stark gespannt werden.
Voraussetzungen:
à Antrieb ist montiert.
à Antrieb ist vom 230-V-Netz getrennt (Spannungsfreiheit prüfen).
à Steuerung ist vom 24-V-Akkumulator getrennt.
à Türflügel sind eingehängt und ausgerichtet.
à Gummiseil ist korrekt verlegt.
7.2. 1 Gummiseil spannen
Türflügel schließen und Gummiseil am Seilhalter Laufschiene leicht spannen.
X
X
Türflügel ca. 100 mm weit öffnen und loslassen.
X
X
à Der Türflügel muss sich aus ca. 100 mm Öffnung vollständig schließen.
à Die maximale Schließgeschwindigkeit (0,1 m/s) darf nicht überschritten werden.
Falls der Türflügel nicht vollständig schließt, den Knoten jeweils um 50 mm versetzen.
X
X
Damit wird die Vorspannung erhöht, bis der Türflügel vollständig schließt.
Der Türflügel muss sich von Hand auf die volle Öffnungsweite aufschieben lassen. Ist das nicht der Fall, muss die
Vorspannung des Gummiseils verringert werden.
Gummiseil ca. 100 mm hinter dem Knoten abschneiden und das überstehende Gummiseilende in die Lauf-
X
X
schiene einschieben.
7.3
Gummiseil austauschen
Zum Einbau des Gummiseils muss der Türflügel ausgehängt werden.
Das Gummiseil kann leichter montiert werden, wenn auch die Seilhalterung Laufschiene,
der Anschlagpuffer, die Rollenwagen und die Gummiseilumlenkung demontiert werden.
Nach der Montage des Gummiseils die in Kapitel 4.2 beschrieben Schritte befolgen.
X
X
7.4
Mitnehmerverriegelung einstellen
Nur Mitnehmerverriegelung SL-T30 (Mat.-Nr. 105953) verwenden.
X
X
Voraussetzungen:
à Antrieb ist montiert.
à Antrieb ist vom 230-V-Netz getrennt (Spannungsfreiheit prüfen).
à Steuerung ist vom 24-V-Akkumulator getrennt.
à Türflügel sind eingehängt und ausgerichtet.
6
Slimdrive SL-T30
