OPTIFLUX 6000

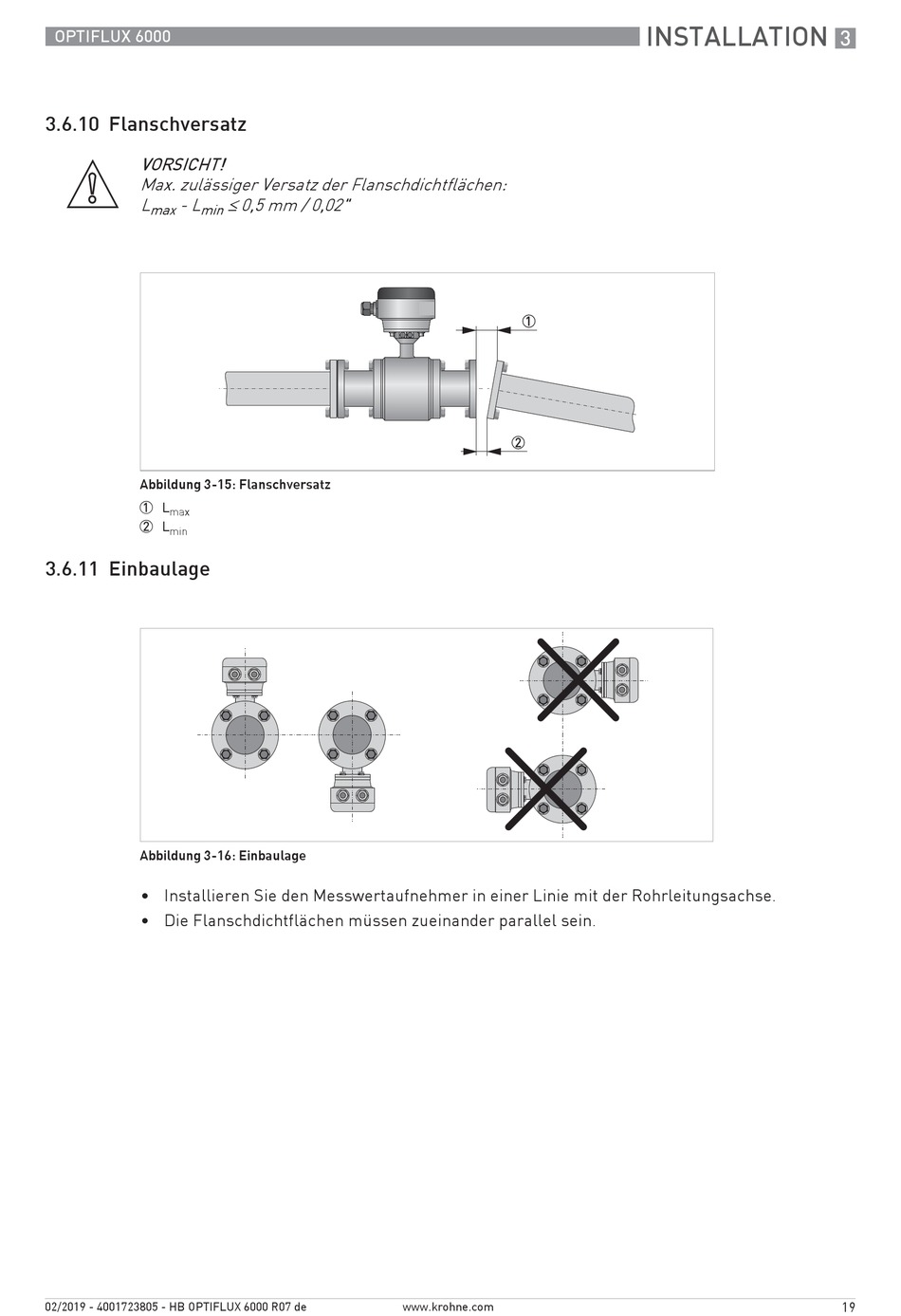

3.6.10 Flanschversatz

VORSICHT!
Max. zulässiger Versatz der Flanschdichtflächen:
L - L
max min
Abbildung 3-15: Flanschversatz
1 L
max
2 L
min

3.6.11 Einbaulage

Abbildung 3-16: Einbaulage
• Installieren Sie den Messwertaufnehmer in einer Linie mit der Rohrleitungsachse.
• Die Flanschdichtflächen müssen zueinander parallel sein.
02/2019 - 4001723805 - HB OPTIFLUX 6000 R07 de
0,5 mm / 0,02"
