Seite 3: Sicherheitshinweise
Hinweise Hinweise Sicherheitshinweise WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht. WARNUNG Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. -
Seite 4: Allgemeine Sicherheitshinweise
Hinweise Allgemeine Sicherheitshinweise WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten. WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:... - Seite 5 Hinweise elektrische Anlagen und Betriebsmittel zu beachten. Bitte beachten Sie die fünf Sicherheitsregeln: Freischalten Gegen Wiedereinschalten sichern Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen) Erden und kurzschließen Benachbarte unter Spannung stehende Teile abdecken Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt.
- Seite 6 Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland. ® ® Testavit Schuki...
- Seite 7 Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder...
- Seite 8 Hinweise Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte die nach diesem Datum...
- Seite 9 Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die EMV-Richtlinien 2004/108/EG.
-
Seite 10: Bedienung

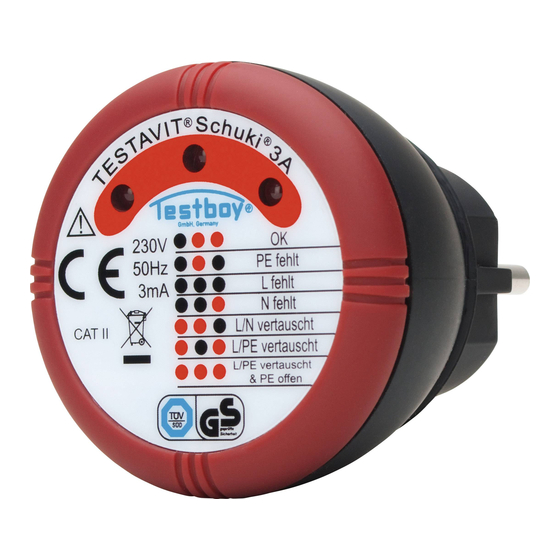

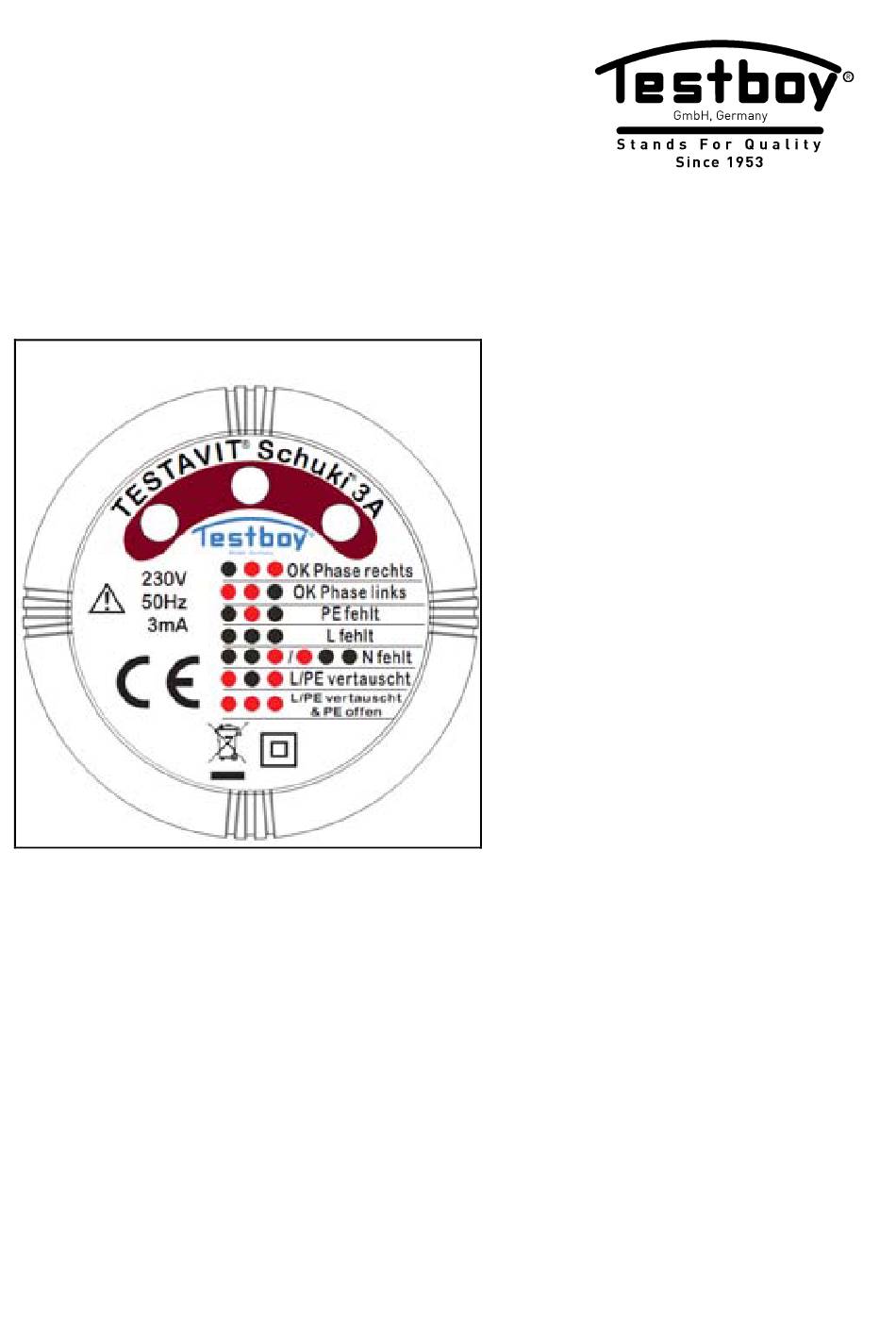

Bedienung Bedienung ® ® Vielen Dank, dass Sie sich für den Testavit Schuki entschieden haben. Steckdosenprüfgerät Steckdosenprüfung ® ® Der Testavit Schuki 3A ist in der Lage die Steckdose auf richtigen Anschluss hin zu prüfen und zeigt Verdrahtungsfehler mit Hilfe einer optischen Anzeige an. - Seite 11 Bedienung OK, Phase rechts am Gerät OK, Phase links am Gerät PE fehlt L fehlt / N fehlt, Phase rechts/links am Gerät ...
- Seite 12 Bedienung Zeigt das Prüfgerät beim Test einen Fehler an, die Verdrahtung überprüfen oder durch eine Fachkraft überprüfen lassen. Niemals einen Kontakt über zwei Phasen einer Drehstromversorgung herstellen. Bei Verwendung eines Trenntransformators ist eine ordnungsgemäße Prüfung von Stromkreisen mit dem Prüfgerät nicht möglich.
- Seite 13 Bedienung Definition der Messkategorien: Messkategorie II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem Niederspannungsnetz verbunden sind. Typischer Kurzschlussstrom < 10kA Messkategorie III: Messungen innerhalb der Gebäudeinstallation (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler). Typischer Kurzschlussstrom < 50kA Messkategorie IV: Messungen an der Quelle der Niederspannungsinstallation (Zähler, Hauptanschluss, primärer Überstromschutz).
-
Seite 14: Technische Daten
Bedienung Technische Daten Spannungsbereich 230 V AC, 50 Hz Stromversorgung über Messobjekt, max. 3 mA Schutzart IP 40 Überspannungskategorie CAT II 300 V Temperaturbereich 0° ~ +50°C Prüfnorm IEC/EN 61010-1 (DIN VDE 0411) ® ® Testavit Schuki... - Seite 48 Testboy GmbH Tel: 0049 (0)4441 / 89112-10 Elektrotechnische Spezialfabrik Fax: 0049 (0)4441 / 84536 Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany info@testboy.de...
