安装位置要求
概述：
·
必须遵守《KeContact P20/P30 安装手册》中规定的与充电站相关的所有安装位置要求！
·
在停车场或地下车库安装安装架时，应在现场配备防撞保护。
混凝土地基：
·
混凝土计算、规划和制造责任应由安装位置的制造商承担。
·
放置时应确保基底水平、平坦且具有足够承载力。
为了保障安全且持久的锚固效果，我们建议混凝土地基采用如下设计：
65 cm (L) x 50 cm (B)，深度 = 最低冰冻线 > 40 cm，防冻基底。
混凝土：C30/37 LP 用于 XC4、XD1、XF4 或 C25/30 LP 用于 XC4、XD1、XF2
钢筋：BSt 500 S；BSt 500 M
·
基底必须能够排出渗入基座的水。
·
所有电缆必须精确位于混凝土地基中间并从底部将其引出，同时预留约 1.5 m 的余长以便
后续作业。
·
建造混凝土地基时，应采取适当的措施防止电缆受损（例如，使用保护软管）。保护软管
必须预留超出混凝土地基约 25 cm 的余长。
·
切勿将安装架置于沥青表面！
底部锚固
锚固时，必须使用随附的小钉（6 枚 Hilti HKD-ER M8x30 紧凑销钉）。

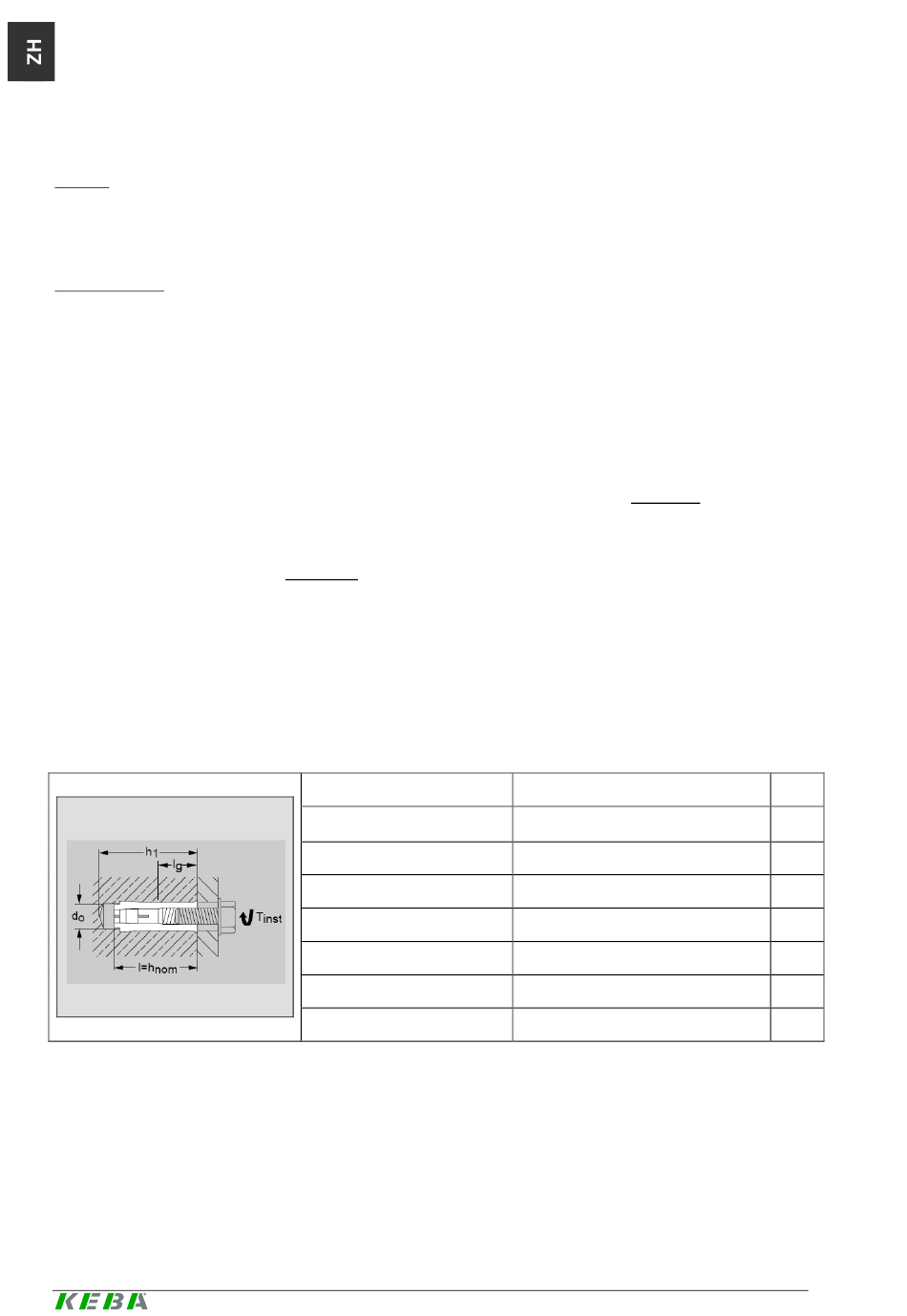

Hilti HKD-ER M8x30 紧凑销钉规格。来源：Hilti 公司
48
技术数据
锚地
建议负载
每枚销钉
所需边缘距离
扭矩 Tinst
孔直径 do
钻孔深度 h1
KeContact P20/P30 - Floor-mounted column, v2.40, #90333
强度等级 C20/25-C50/60 以上的标准混凝
土
牵引力 N（混凝土开裂）
横向牵引力 V（混凝土开裂）
M8
4
3,9 kN
10,5
cm
≥8 Nm
10 mm
33 mm
