Bedienungsanleitung für
Raum-Controller RCD 20 xx..
1. Systeminformation
Dieses Gerät ist ein Produkt des KNX/EIB-Systems und entspricht den
EIBA-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen
werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe
einer von der EIBA zertifizierten Software
(ETS 2 Version 1.2a oder 1.3 oder ETS3).
Die RCD-Software und die technischen Beschreibungen finden Sie stets
aktuell im Internet unter www.jung.de.
2. Funktion
Der KNX/EIB Raum-Controller RCD 20xx umfasst die Funktionalität eines
Universaltastsensors und eines Stetigreglers. Außerdem stellt das Gerät
den aktuellen Stetigreglerstatus und Stetigreglerparameter auf dem
beleuchtbaren LC-Display dar.
Zusätzlich enthält das Gerät eine Lüfterstufen-Steuerung (Fan Coil
Applikation). Der aktuelle Lüfterstatus wird ebenfalls auf dem
beleuchtbaren LC-Display angezeigt.
Funktionsumfang Tastsensoren
Für jede Taste separat programmierbar:
Schalten Toggeln Dimmen (2Flächenprinzip) Dimmen
(1Flächenprinzip) Jalousie (2Flächenprinzip) Jalousie
(1Flächenprinzip) Dimmwertgeber Helligkeitswertgeber (0 - 1500 Lux)
Lichtszenen aufrufen Lichtszenen abspeichern Präsenztaste
(Stetigregler) Sollwertverstellung Lüfterstufen Sperrfunktion
Status-LED für jede Taste vorhanden

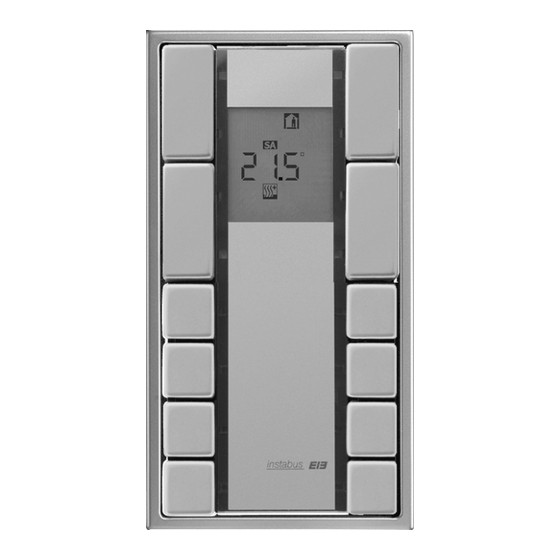

Raum-Controller
Art.-Nr.: RCD 20xx
