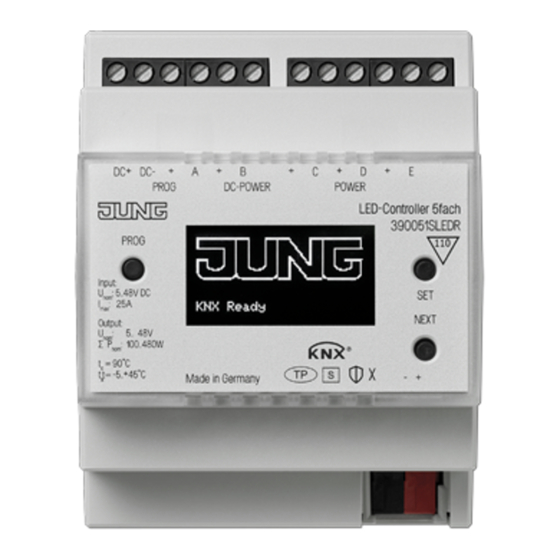

KNX LED-Controller 5fach
KNX LED-Controller 5fach
Art.-Nr.: 39005 1S LED R
Bedienungsanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.
Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Stromkreise gelten-
den Vorschriften und Normen einhalten.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
1
DC+ DC–
+
A
+
PROG
DC-POWER
PROG
(1) Anschluss Spannungsversorgung
(2) Anschluss LED-Module
(3) Anschluss KNX
(4) LED PROG
(5) LED DC-POWER
(6) LED POWER
(7) Taste PROG
(8) Taste SET
(9) Taste NEXT
(10) Display
0024022100
2
B
+
C
+
D
+
E
POWER
SET
NEXT
-
+
3

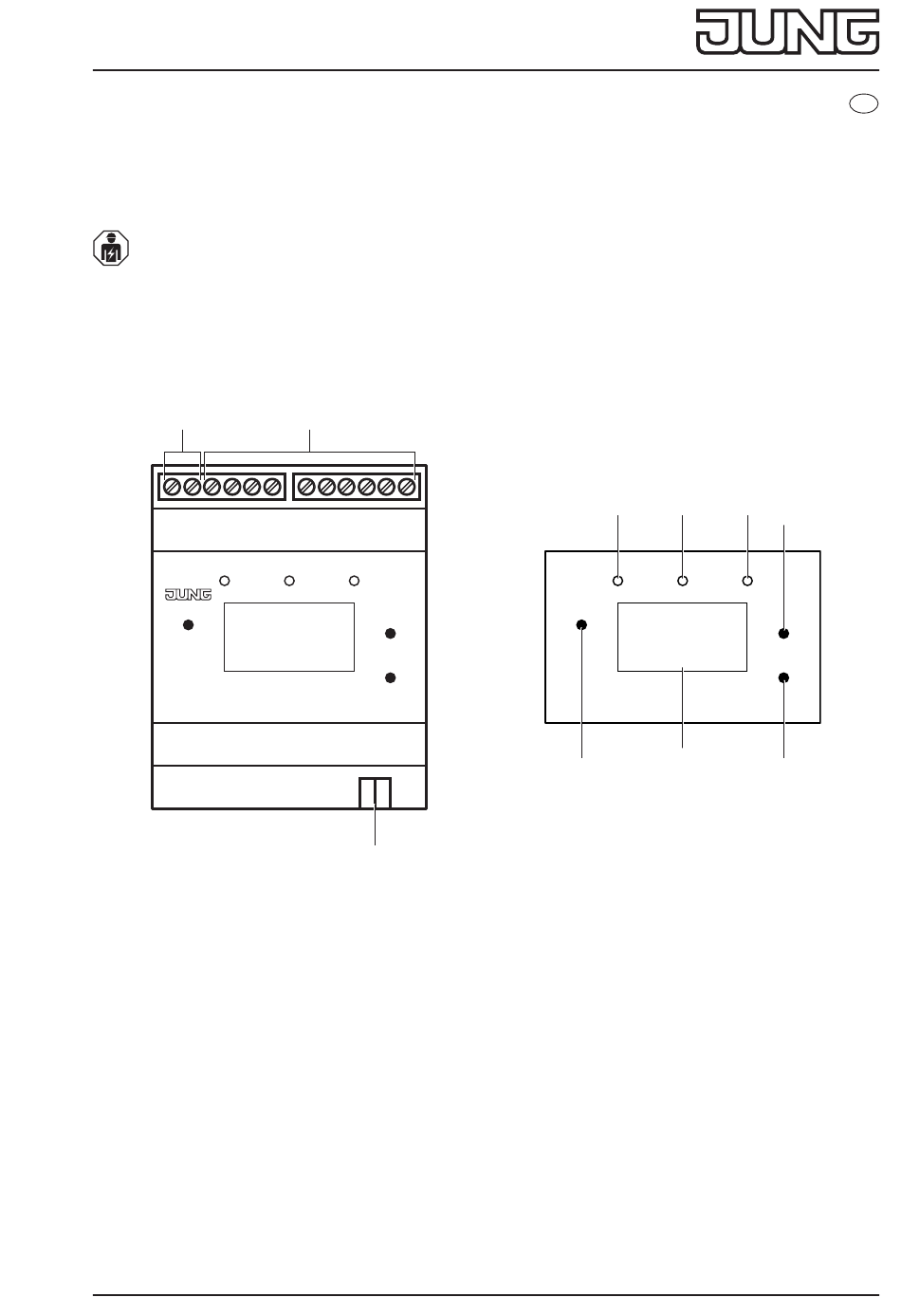

Abb. 1 und Abb. 2: Geräteaufbau
4
PROG
DC-POWER
PROG
8
1 / 5
5
6
7
POWER
SET
NEXT
10
9
01.12.2021
DE
Werbung
Verwandte Anleitungen für Jung 39005 1S LED R
Inhaltszusammenfassung für Jung 39005 1S LED R
- Seite 1 KNX LED-Controller 5fach KNX LED-Controller 5fach Art.-Nr.: 39005 1S LED R Bedienungsanleitung 1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Stromkreise gelten- den Vorschriften und Normen einhalten.
-
Seite 2: System Information
KNX LED-Controller 5fach 3 Funktion Systeminformation Das Gerät ist updatefähig. Firmware-Updates können komfortabel durchgeführt werden. Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulation in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden. Detaillierte Fachkenntnisse werden vorausgesetzt. Zur sicheren In- betriebnahme ist ein Gerätezertifikat erforderlich, das auf dem Gerät angebracht ist. -
Seite 3: Information Für Elektrofachkräfte
KNX LED-Controller 5fach 4 Information für Elektrofachkräfte Montage und elektrischer Anschluss GEFAHR Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken! Montage •... -
Seite 4: Bedienung
KNX LED-Controller 5fach 5 Inbetriebnahme Nach dem Anschließen wird das Gerät automatisch eingeschaltet. Die LED POWER leuchtet grün. 6 Bedienung Display Das Display schaltet sich nach einer Minute automatisch aus. Display einschalten: • Taste NEXT betätigen. Menü durchblättern: • Taste NEXT bei eingeschaltetem Display mehrfach betätigen. Menüstruktur: - Seite 1, 2 und 3: Anzeige des Status der Schutzfunktionen Netzteil/LED-Module, Überspannung, Unterspannung, Übertemperatur... -
Seite 5: Technische Daten
KNX LED-Controller 5fach 8 Technische Daten Nennspannung DC 5 ... 48 V SELV Nennstrom ohne Sicherung max. 25 A KNX Medium TP256 Inbetriebnahmemodus S-Mode Nennspannung DC 21 ... 32 V SELV Stromaufnahme KNX < 30 mA Anschluss KNX Anschlussklemme Ausgänge Nennspannung DC 5 ...
