Jalousie-Management
825 243 13
Stand: Apr-09

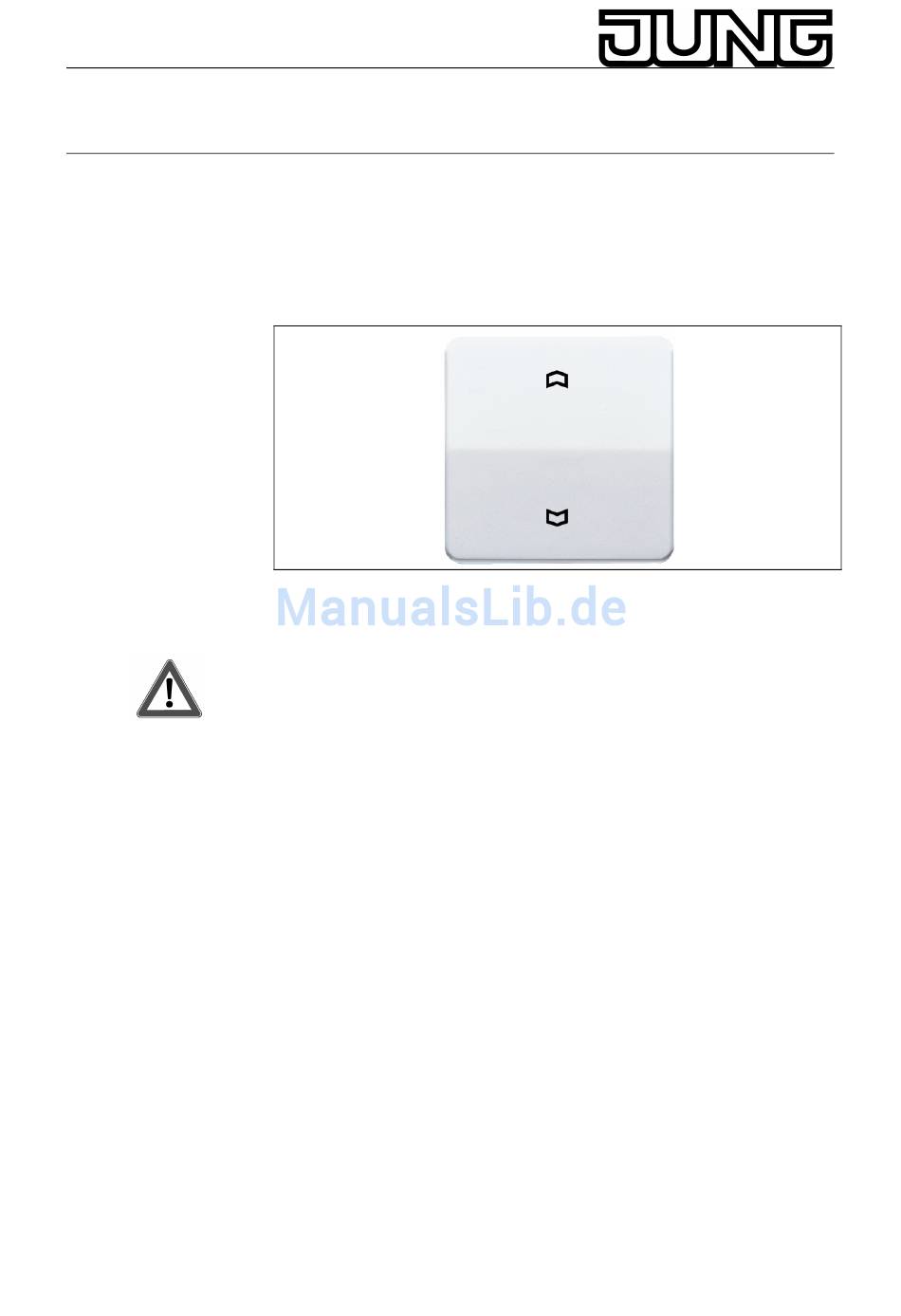

Bedienungsanleitung
Abdeckung mit Funkempfänger
Abdeckung mit Funkempfänger und
Sensoranschluss
1. Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Die Jalousiesteuerung wurde ausschließlich zum Schalten von
Jalousie- bzw. Rollladenmotoren entwickelt.
Schalten Sie keine anderen Lasten!
Andere Anwendungen können Gefahren mit sich bringen, z.B.
Steuerung eines Rolltors.
Beachten Sie die Hinweise der Motorenhersteller zum
Parallelschalten, zur Umschaltzeit und zur max. Einschaltzeit (ED)
der Jalousiemotoren.
2. Funktion
Die Abdeckung mit Funk-Empfänger ist eine Komponente des Jalousie-
Management-Systems und des Funk-Management-Systems.
Er wird in Kombination mit dem Motor-Steuerungs-Einsatz betrieben.
Je nach Betätigung eines Funk-Senders (z.B. Funk-Handsender) oder
manueller Bedienung am Aufsatz werden die Lamellen verstellt (kurzer
Tastendruck < 1s) bzw. die Jalousie verfahren (langer Tastendruck > 1s).
Die Abdeckung mit Funk-Empfänger kann bis zu 30 Funk-Kanäle
erlernen.
Lichtszene
Die Endlage der Jalousie (ganz oben, ganz unten) kann mit Beleuchtung
in bis zu 5 Lichtszenen eingebunden werden. Diese werden mit
entsprechenden Funk-Sendern (z.B. Funk-Handsender Komfort)
aufgerufen und gespeichert.

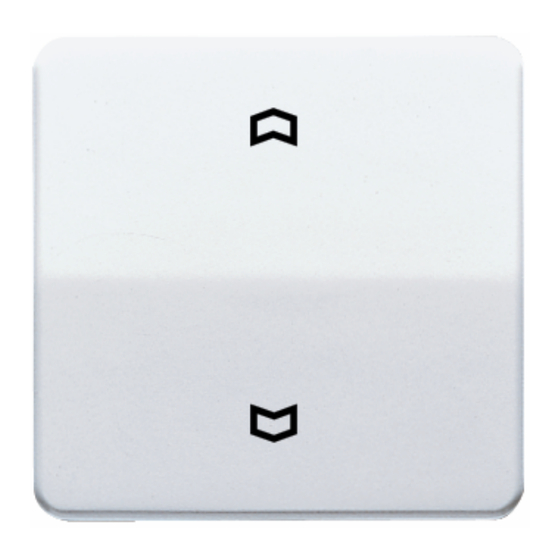

Abdeckung mit Funkempfänger
Art.-Nr.: ..5232 F..
..5232 FS..

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jung ..5232 F Serie

Inhaltszusammenfassung für Jung ..5232 F Serie

  • Seite 1 Jalousie-Management Abdeckung mit Funkempfänger Art.-Nr.: ..5232 F..5232 FS.. Bedienungsanleitung Abdeckung mit Funkempfänger Abdeckung mit Funkempfänger und Sensoranschluss 1. Gefahrenhinweise Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen. Die Jalousiesteuerung wurde ausschließlich zum Schalten von Jalousie- bzw. Rollladenmotoren entwickelt. Schalten Sie keine anderen Lasten! Andere Anwendungen können Gefahren mit sich bringen, z.B.
  • Seite 2 Jalousie-Management Abdeckung mit Funkempfänger Art.-Nr.: ..5232 F..5232 FS.. Sensoren (nur bei Abdeckung mit Sensoranschluss) Sonnensensor Der Sonnensensor wird an der Fensterscheibe befestigt und ermöglicht die Sonnenschutzfunktion. Befestigen Sie den Sonnensensor in der Höhe, bis zu welcher die Jalousie fahren soll, wenn der Helligkeitswert den am Potentiometer eingestellten Wert überschreitet.

  • Seite 3: Installation

    Jalousie-Management Abdeckung mit Funkempfänger Art.-Nr.: ..5232 F..5232 FS.. Installation 3. Montage Sie können die Abdeckung nur in Verbindung mit einem Motor- Steuerungs-Einsatz in Betrieb nehmen. Anschluss und Montage sind in der Bedienungsanleitung des Einsatzes beschrieben. Vorgehensweise 1. Montieren Sie den Motor-Steuerungs-Einsatz in einer UPDose (Empfehlung: tiefe Dose).

  • Seite 4: Lernen Eines Funk-Senders

    Jalousie-Management Abdeckung mit Funkempfänger Art.-Nr.: ..5232 F..5232 FS.. AP-Verlegung (Abdeckung mit Sensoranschluss) Vorgehensweise AP-Verlegung des Sensors (Abb. G) 1. Legen Sie die Sensorleitung hinter der Tragplatte (zwischen Wand und Tragplatte) durch die Öffnung in den Leitungskanal Einsatzes. 2. Führen Sie die Leitung direkt durch den Leitungskanal zur Anschlussklemme .
  • Seite 5 Jalousie-Management Abdeckung mit Funkempfänger Art.-Nr.: ..5232 F..5232 FS.. 2. Lösen Sie am ausgewählten Funk-Sender ein Funk-Telegramm aus; siehe Bedienungsanleitung Funk-Sender: Lernen eines Kanals Drücken Sie die Kanal-Taste länger als 1 s. Lernen einer Lichtszenen-Taste Drücken Sie die Lichtszenen-Taste länger als 3 s. 3.

  • Seite 6: Bedienung

    Jalousie-Management Abdeckung mit Funkempfänger Art.-Nr.: ..5232 F..5232 FS.. 5. Bedienung Die Wippe der Abdeckung hat 2 Stellungen. Bei der Bedienung wird zwischen langem und kurzen Tastendruck unterschieden. Mit der Taste fahren Sie die Jalousie auf und mit der Taste Kurzer Tastendruck (bis zu 1 s) Die Jalousie wird für die Dauer der Tastenbetätigung bewegt (z.B.

  • Seite 7: Technische Daten

    Grundstücksgrenzen hinweg genutzt werden. Bei bestimmungsgemäßer Verwendung entspricht dieses Gerät den Anforderungen der R&TTE Richtlinie (1999/5/EG). Eine vollständige Konformitätserklärung finden Sie im Internet unter: www.jung.de/ce Die Abdeckung mit Funk-Empfänger darf in allen EU- und EFTA- Staaten betrieben werden. 7. Technische Daten...

  • Seite 8: Gewährleistung

    ..5232 FS.. 8. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
