Jung FTR231U Bedienungsanleitung

Temperatur-Management
Verwendungsbereich
Funktion
0024090901 04.05
Bedienungsanleitung
Fußbodenheizungsregler
In der Haustechnik zur Regelung von elektrischen Fußbodenheizungen
und Bodentemperiersystemen.
Der Fußbodenheizungsregler besteht aus zwei Teilen:
• Steuergerät zur Einstellung der gewünschten Fußbodentemperatur
• Fernfühler im Fußboden zur Überwachung der eingestellten Tempe-
ratur
Steuergerät: Mit dem Einstellknopf stellen Sie die von Ihnen gewünschte
Temperatur ein, die Ihr Fußboden haben soll. Die Skala
Abdeckung entspricht einem Temperaturbereich von 10 – 50 °C.
Beachten Sie bitte hierzu die Einstellvorschriften des Herstellers Ihrer
Fußbodenheizung.
Wird die von Ihnen eingestellte Temperatur im Fußboden unterschritten,
fordert das Steuergerät Wärme an; dieser Zustand wird durch die rote LED
über dem Einstellknopf angezeigt. Sie sehen also, wenn Ihre Heizung
Energie verbraucht.
Im Einstellknopf kann auch eine Bereichseinengung vorgenommen
werden.
Mit dem Netzschalter 0 – I wird der Betriebszustand Ihrer Fußboden-
heizung ein- oder ausgeschaltet.
Sie haben auch die Möglichkeit, über eine externe Schaltuhr eine
Temperaturabsenkung z.B. für die Nachtstunden zu programmieren.
Sollte eine solche Schaltuhr bei Ihnen installiert sein, wird die Temperatur-
absenkung durch die grüne LED über dem Einstellknopf angezeigt. Die
Temperaturabsenkung beträgt ca. 5 °C.
Beispiel: Die von Ihnen am Steuergerät eingestellte Temperatur beträgt
34 °C (4 auf der Zahlenskala). Das bedeutet, dass die Temperatur im Fuß-
boden z.B. in den Nachtstunden bis auf 29 °C absinken kann, ohne dass
sich Ihre Heizung einschaltet.
Fühler: Der Fühler wird im Fußboden installiert. Er überwacht die von
Ihnen am Steuergerät eingestellte Fußbodentemperatur und gibt den
Befehl zum Ein- und Ausschalten der Fußbodenheizung.

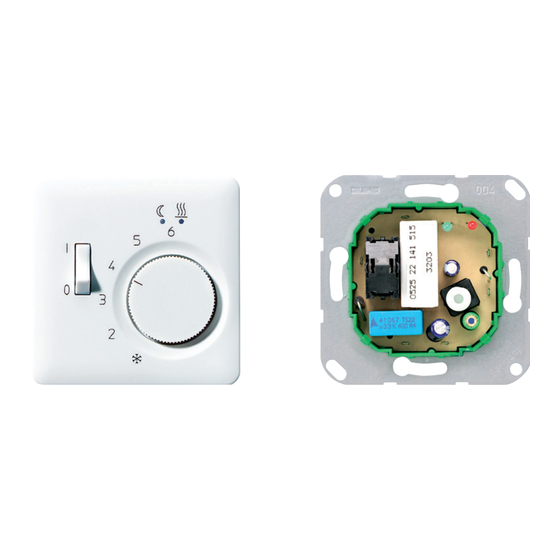

Fußbodenheizungsregler
Einsatz: FTR231U
Abdeckung: ..FTR236PL..
– 6 auf der
